Вентилятор ВО 13-284 №12,5 осевые

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Технические характеристики ВО 13-284 №12,5

ВО 13-284 Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин.	Произво- дительность, м³/с	Полное давление, Па	Масса, кг
4/15°-12,5	112MB8	3	700	3,9-10,8	130-55	255
4/20°-12,5	112MB8	3	700	5,6-12,8	150-80	255
4/25°-12,5	112MB8	3	700	8,2-14,7	160-110	255
4/30°-12,5	112MB8	3	700	11,2-16,5	165-140	255
4/15°-12,5	112MB6	4	910	5,1-14,0	220-95	255
4/20°-12,5	112MB6	4	910	7,3-16,6	255-140	255
4/25°-12,5	132S6	5,5	940	10,9-19,8	290-200	280
4/30°-12,5	132M6	7,5	940	15,1-22,1	300-255	295
6/15°-12,5	112MB8	3	700	4,5-11,4	175-65	255
6/20°-12,5	112MB8	3	700	5,6-13,8	195-100	255
6/25°-12,5	132S8	4	700	8,2-15,7	210-130	280
6/30°-12,5	132S8	4	700	10,7-17,6	220-160	280
6/15°-12,5	112MB6	4	910	5,8-14,8	295-110	255
6/20°-12,5	132M6	7,5	940	7,6-18,5	350-175	295
6/25°-12,5	160S6	11	940	10,9-21,1	380-235	435
6/30°-12,5	160S6	11	940	14,3-23,7	400-290	435
8/20°-12,5	132S8	4	700	6,3-14,3	220-105	280
8/25°-12,5	132S8	4	700	7,8-16,8	250-145	280
8/30°-12,5	132M8	5,5	700	11,3-18,3	255-170	295
8/20°-12,5	132M6	7,5	940	8,5-19,3	400-190	295
8/25°-12,5	160S6	11	940	10,4-22,5	450-260	435
8/30°-12,5	160M6	14	940	15,2-24,6	460-310	460
10/20°-12,5	132S8	4	700	6,5-14,7	240-110	280
10/25°-12,5	132S8	4	700	7,9-17,6	285-155	280
10/30°-12,5	132M8	5,5	700	11,4-18,8	285-180	295
10/20°-12,5	132M6	7,5	940	8,7-19,7	435-200	295
10/25°-12,5	160S6	11	940	10,6-23,6	515-280	435
10/30°-12,5	160M6	15	940	15,2-25,2	515-325	460

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

Каталог вентиляторов ВО 13-284 №12,5 (Размеры, аэродинамические и акустические параметры )

Общие сведения

• Варианты изготовления 121 и К06;

• Комплектация направляющим (НА) и спрямляющим (СА) аппаратами;

• Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов;

• Пример обозначения: ВО 13-284-4/25°-5 соответствует вентилятору №5 с четырьмя лопатками и углом их установки 25°.

Назначение

Вентиляторы ВО 13-284 №12,5 разработаны для создания искусственной тяги в системах вентиляции и дымоудаления, а так же в других производственных и санитарно-гигиенических целях. Устанавливаются в стационарных вентиляционных системах, системах кондиционирования, отопления, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения. Исключением являются здания категорий А, Б.

Установка вентиляторов производится вне вентилируемых помещений и обязательно вне зон с постоянным присутствием людей. Могут быть использованы с сетью воздуховодов или без нее. Перемещаемая с помощью этого оборудования среда не должна содержать пыли, взрывоопасных, липких, волокнистых компонентов, внешняя вибрация – превышать 2 мм/с.

Эксплуатация ВО 13-284 рекомендована в климатических зонах У и Т при температуре в диапазоне -40… +45 градусов и влажности до 80%, 2-я, 3-я категории размещения (при обеспечении условий по защите оборудования от внешних воздействий допустима 1-я категория).

Конструктивные особенности и варианты исполнения

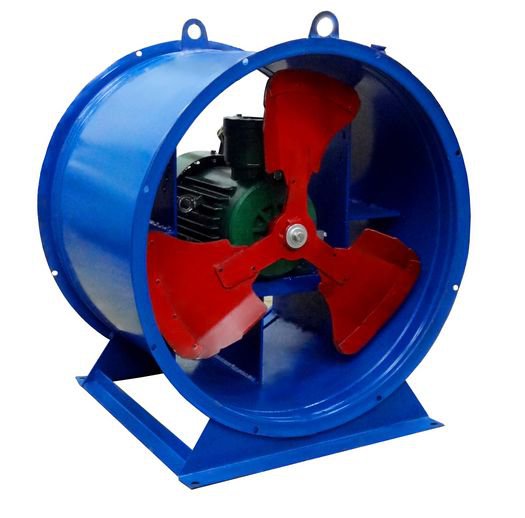

Конструкция вентилятора ВО 13-284 №12,5 включает корпус цилиндрической формы, рабочее колесо, электродвигатель, металлическую раму. Количество лопаток в вентиляторах ВО 13-284 различается в зависимости от модели и типоразмера – от 3 до 12 шт., угол наклона варьируется. Направление вращения рабочего колеса – против часовой стрелки (ЛЕВ) или по часовой стрелке (ПР), направление воздушного потока – от двигателя, к двигателю, реверсивное.

Вентиляторы ВО 13-284 могут работать в горизонтальном и в вертикальном положении. Возможна комплектация спрямляющим (СА) или направляющим (НА) аппаратом.
