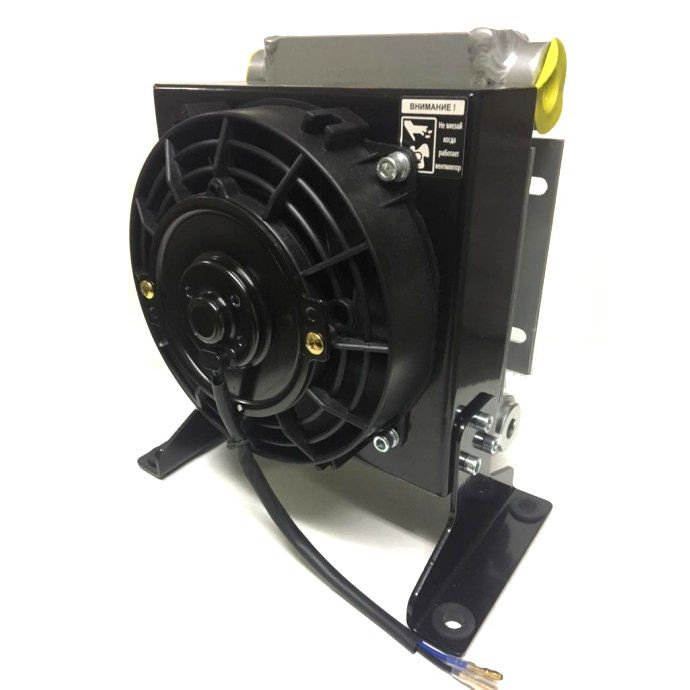

Маслоохладитель Аркаим МО05.45.24.А.60 теплообменник

Теплообменники Аркаим МО05.45.24.А.60 описание

М-серия теплообменников воздушно-масляного типа. Маслоохладители используются с целью охлаждения рабочей жидкости в различных гидросистемах, применяются для мобильной спецтехники, малогабаритных гидравлических станков и пр. Конструкция оборудования включает в себя алюминиевый радиатор, вентилятор с защитным кожухом. Термостат задает цикличность работы вентилятора. Маслоохладители серии могут быть запитаны от сети 12 или 24 В. Высокоэффективные системы охлаждения обеспечивают высокую гибкость для охлаждения трансмиссий, двигателей, гидравлических и смазочных масел.

Технические параметры теплообменников Аркаим МО05.45.24.А.60

• Максимальная пропускная способность радиатора - 40 л/мин.;
• Напряжение электровентилятора - 24 В;
• Емкость маслоохладителя - 1,3 л.;
• Площадь рассеивания тепла радиатора - 0,6 м.кв.;
• Температура включения термореле - 60 °C;
• Направление потока воздуха - тип А (всасывание);
• Рабочее давление - до 10 бар.

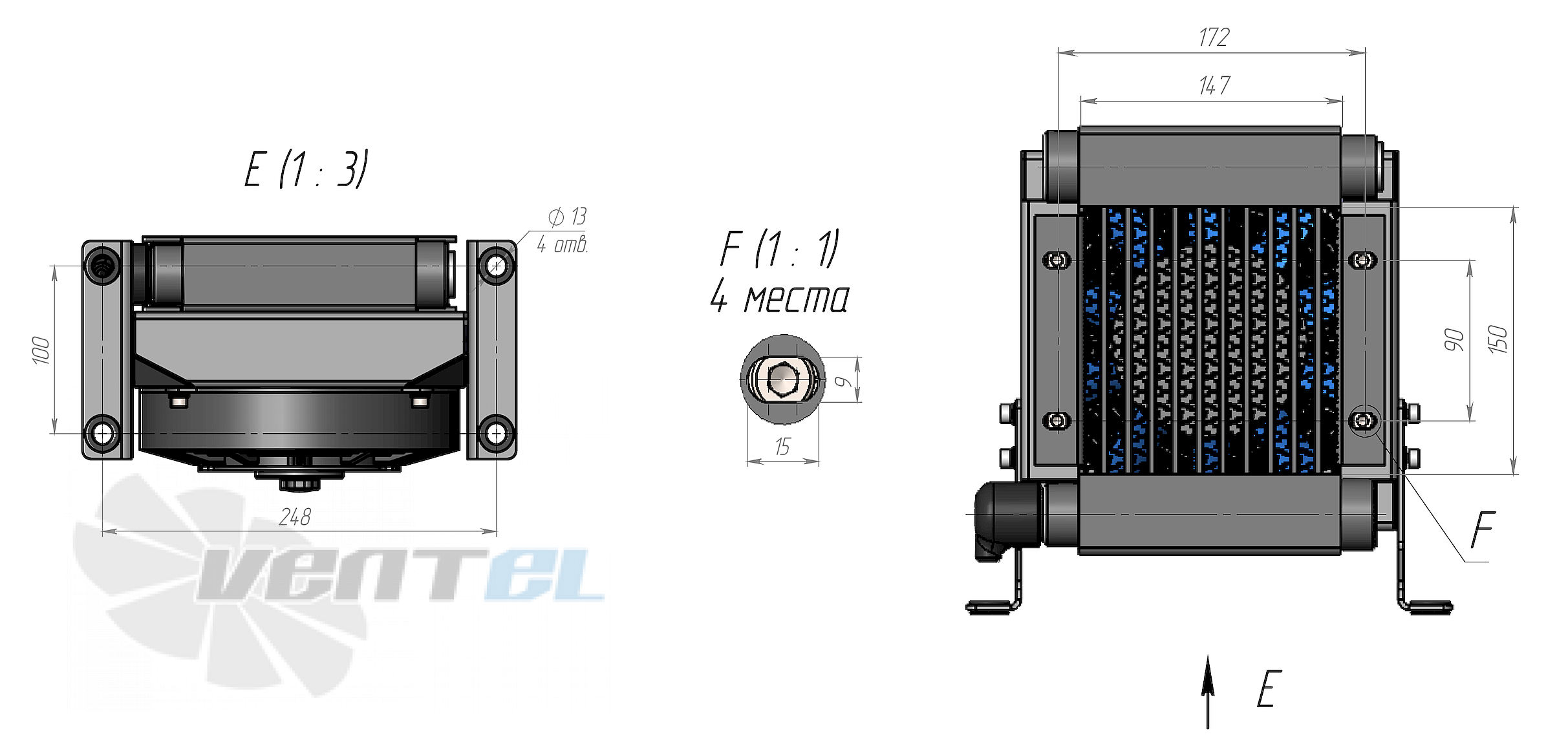

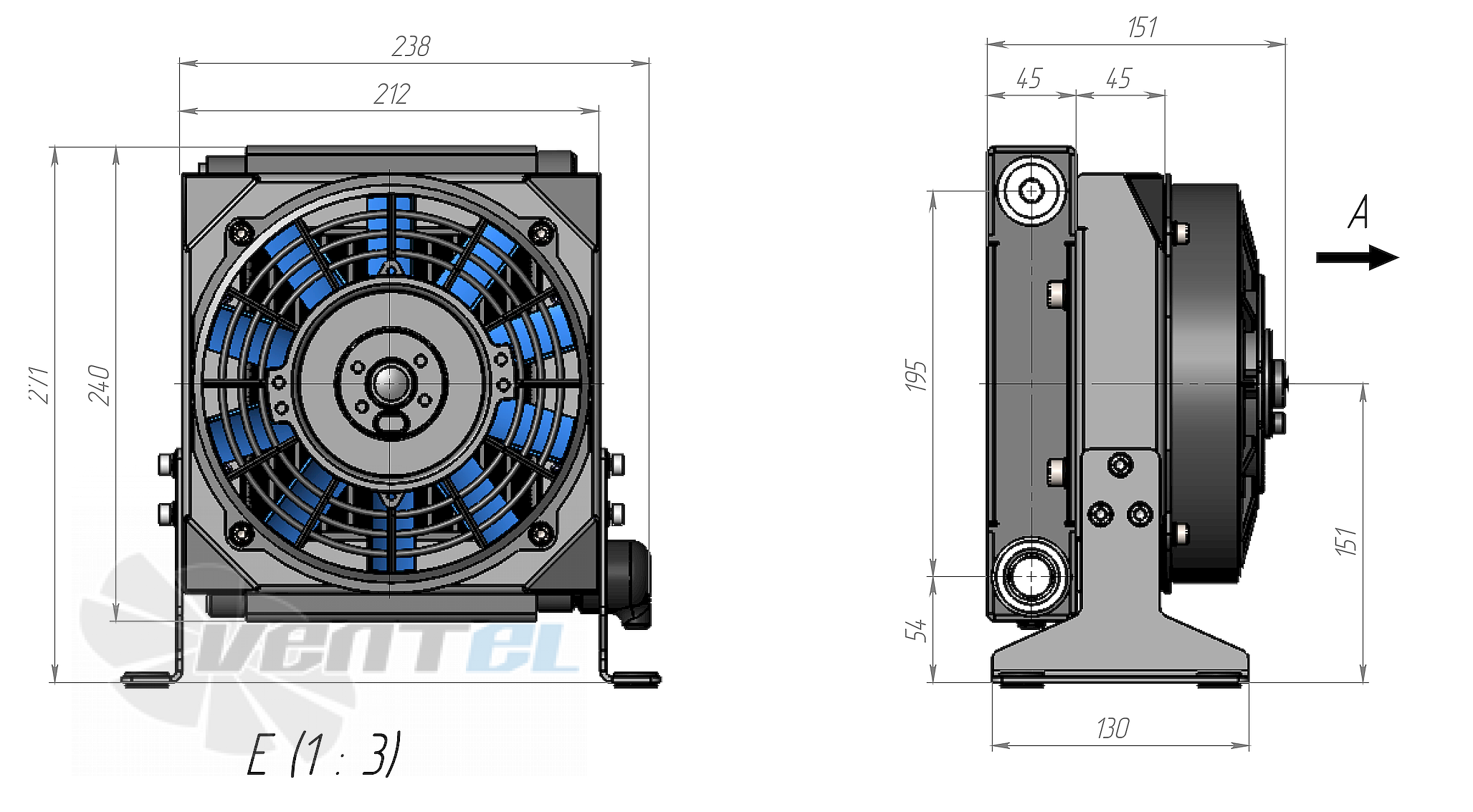

Чертеж, габаритные и присоединительные размеры

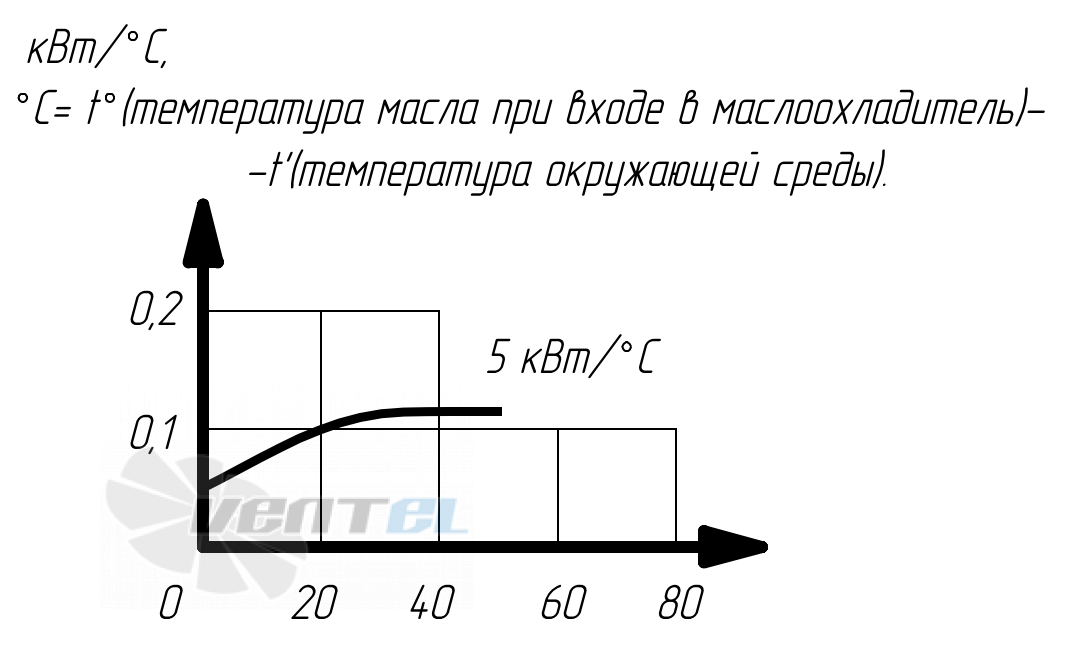

График производительности

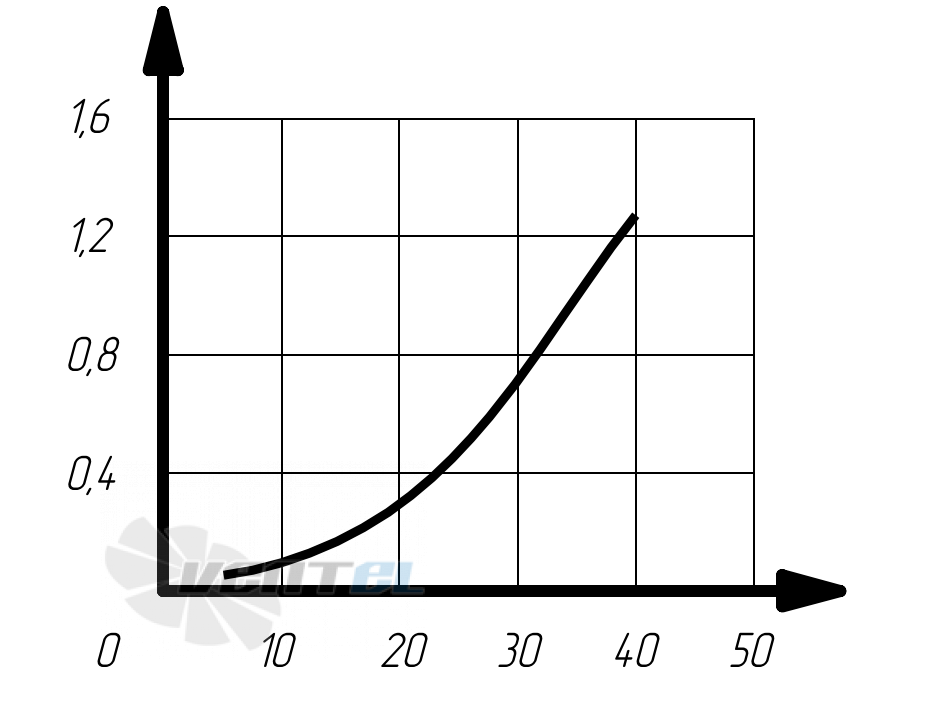

График падения давления

Кодировка наименования
