Теплообменники Аркаим МО10К.94.38.А.60 В0 описание
М-серия гидравлических теплообменников воздушно-масляного типа с напряжением вентилятора 220В или 380В. Маслоохладители используются с целью охлаждения рабочей жидкости в различных гидросистемах, применяются в основном для промышленного оборудования, мобильной спецтехники и малогабаритных гидравлических станков. Максимальный расход оборудования серии составляет до 600 л/мин. Конструкция оборудования включает в себя алюминиевый радиатор, вентилятор с защитным кожухом. Термостат задает цикличность работы вентилятора. Высокоэффективные системы охлаждения обеспечивают высокую гибкость для охлаждения трансмиссий, двигателей, гидравлических и смазочных масел.
- Производительность номинальная - 350-4500 л/мин.;
- Напряжение вентилятора и термореле - 220 или 380 В;
- Емкость маслоохладителя - 12 л.;
- Площадь рассеивания тепла радиатора - 36,2 м.кв.;
- Отвод до 72 кВт тепловой энергии;
- Обратный клапан срабатывает при давлении свыше 6 бар.
Технические параметры теплообменников Аркаим МО10К.94.38.А.60 В0

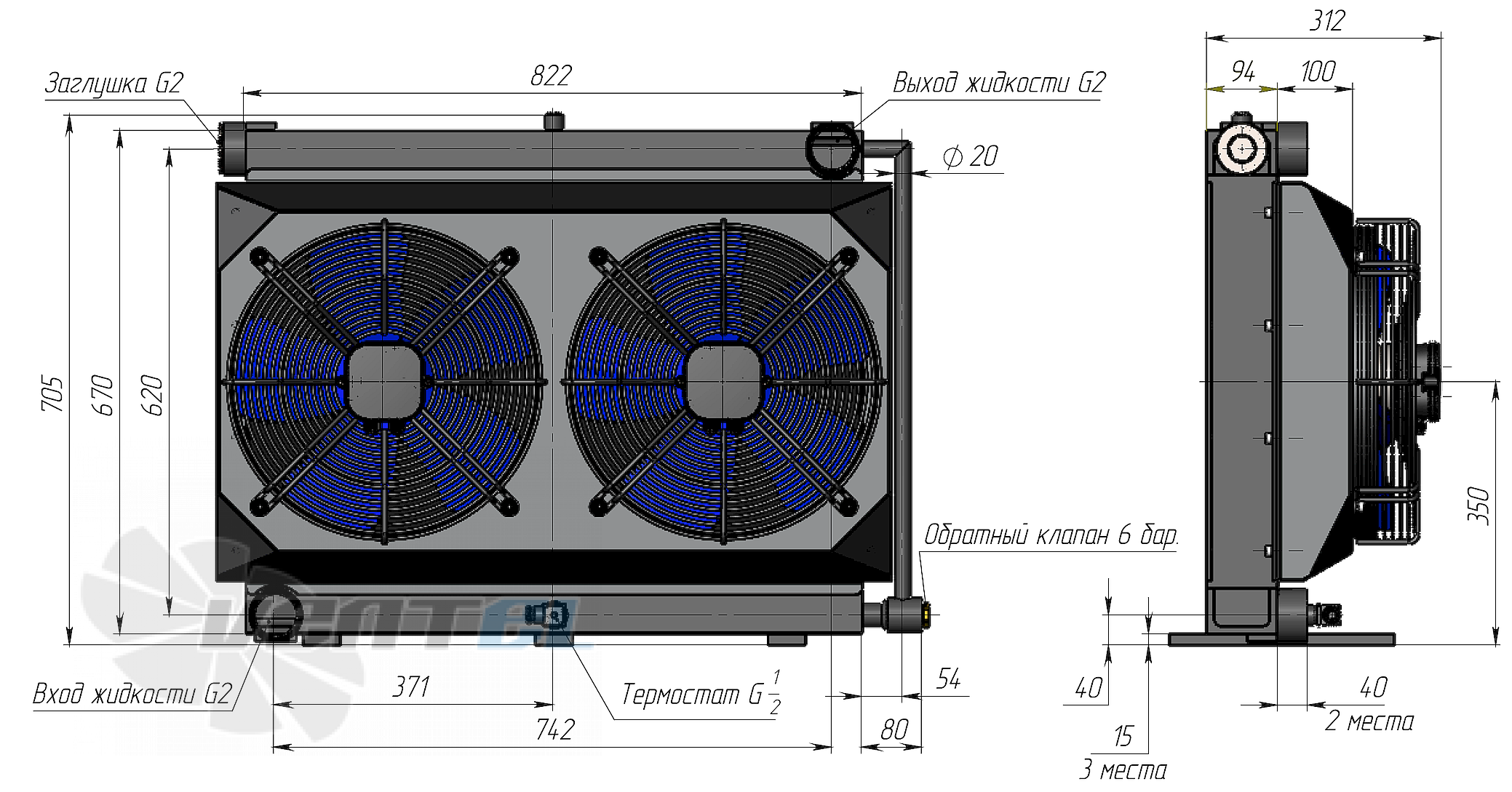

Чертеж, габаритные и присоединительные размеры
График производительности
График падения давления
Кодировка наименования
Характеристики
| Конструкция | Осевой |
| Направление потока | Всасывание (S-Sucking) |
| Бренд | Аркаим |
| Питание [В] | 380 |
