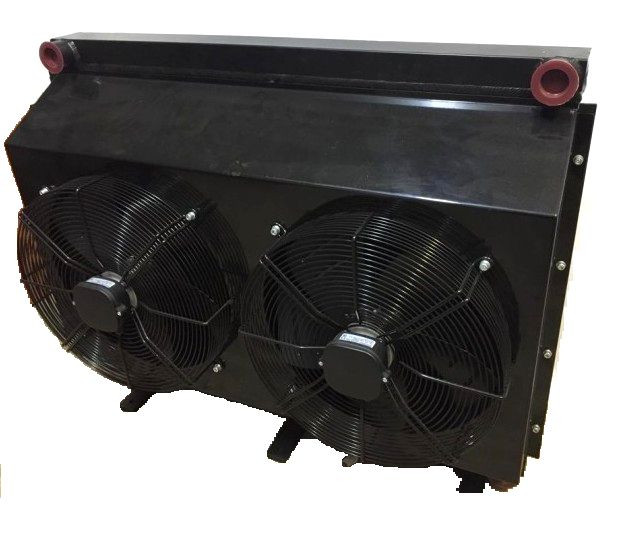

Маслоохладитель Аркаим МО14.94.38.А.50 теплообменник

Теплообменники Аркаим МО14.94.38.А.50 описание

М-серия гидравлических теплообменников воздушно-масляного типа с напряжением вентилятора 220В или 380В. Маслоохладители используются с целью охлаждения рабочей жидкости в различных гидросистемах, применяются в основном для промышленного оборудования, мобильной спецтехники и малогабаритных гидравлических станков. Максимальный расход оборудования серии составляет до 600 л/мин. Конструкция оборудования включает в себя алюминиевый радиатор, вентилятор с защитным кожухом. Термостат задает цикличность работы вентилятора. Высокоэффективные системы охлаждения обеспечивают высокую гибкость для охлаждения трансмиссий, двигателей, гидравлических и смазочных масел.

Технические параметры теплообменников Аркаим МО14.94.38.А.50

• Номинальная пропускная способность радиатора - 400 л/мин.;
• Максимальная пропускная способность радиатора - 450 л/мин.;
• Напряжение электровентилятора 380 В;
• Емкость маслоохладителя - 22 л.;
• Площадь рассеивания тепла радиатора - 55,3 м.кв.;
• Термостат на включение электровентилятора - 50 °C;
• Направление потока воздуха - тип А (всасывание);
• Давление в сливной линии не должно превышать 10 бар.

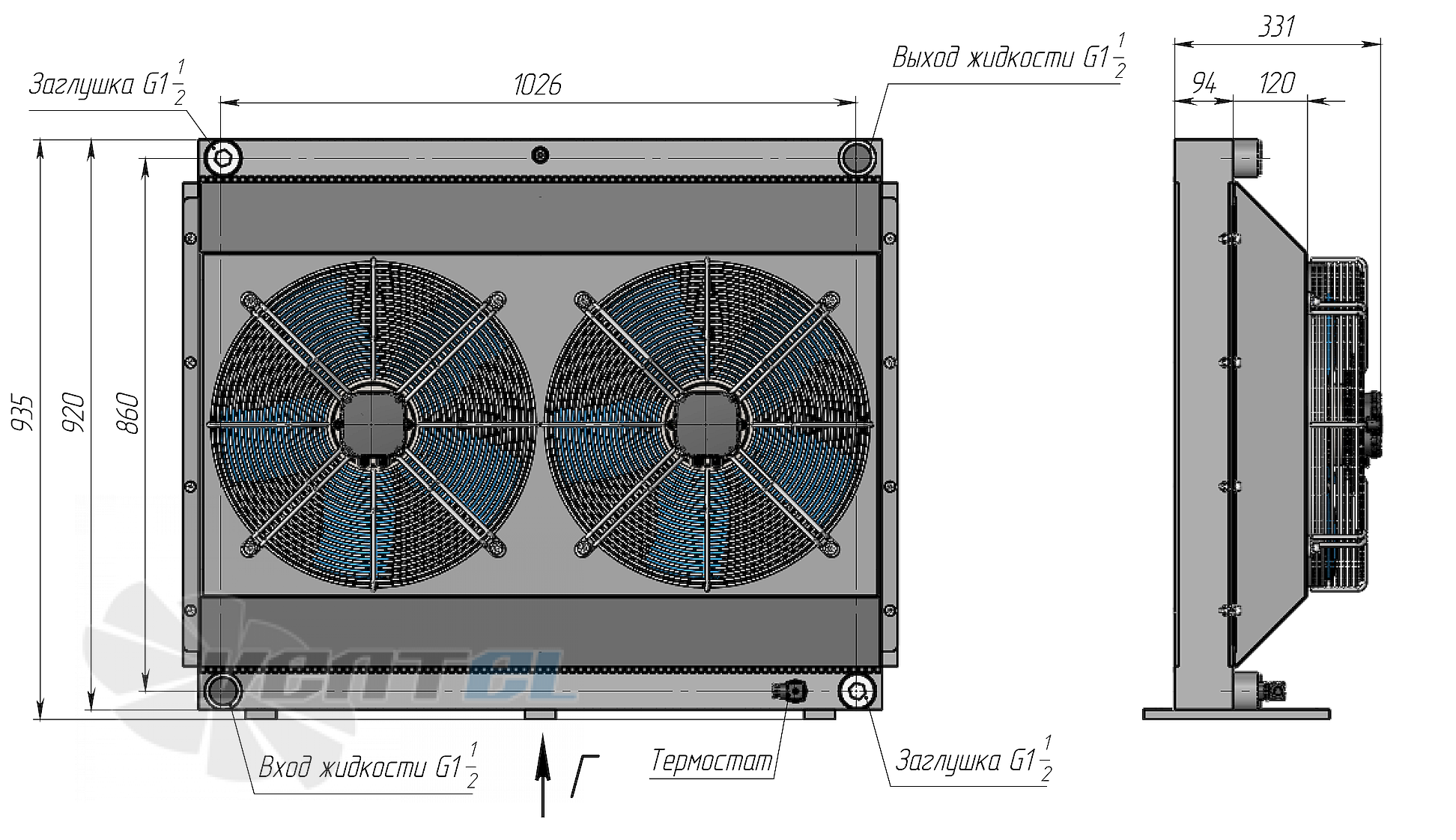

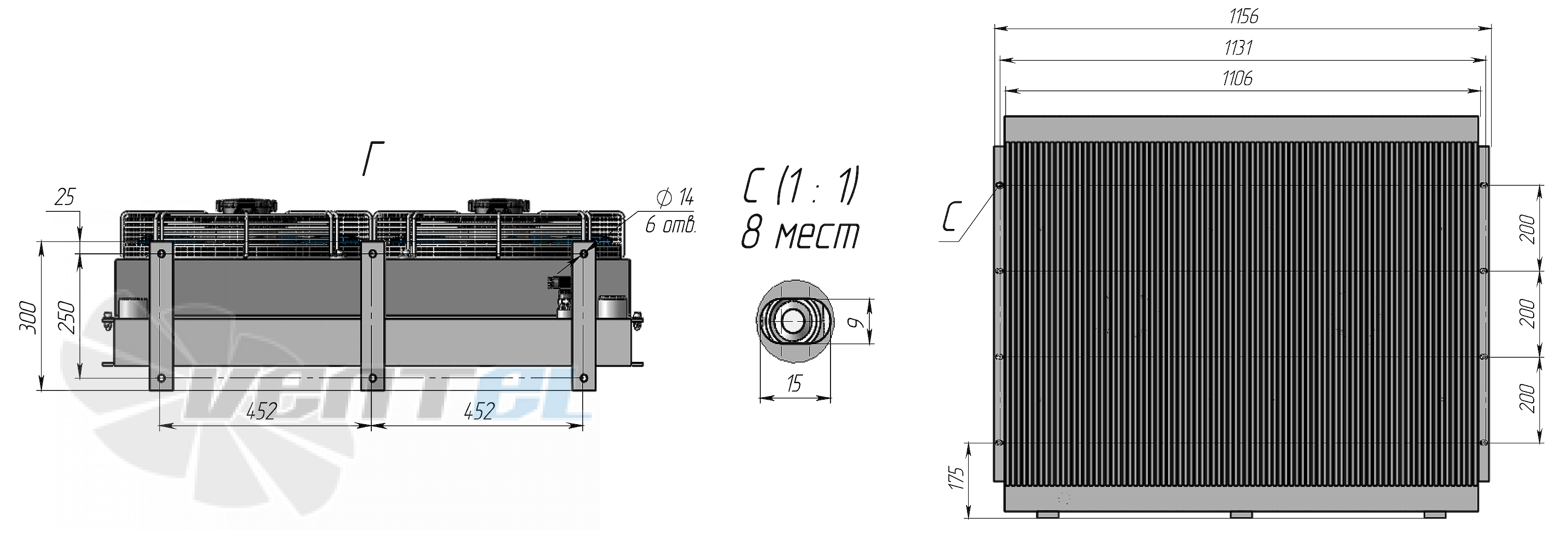

Чертеж, габаритные и присоединительные размеры

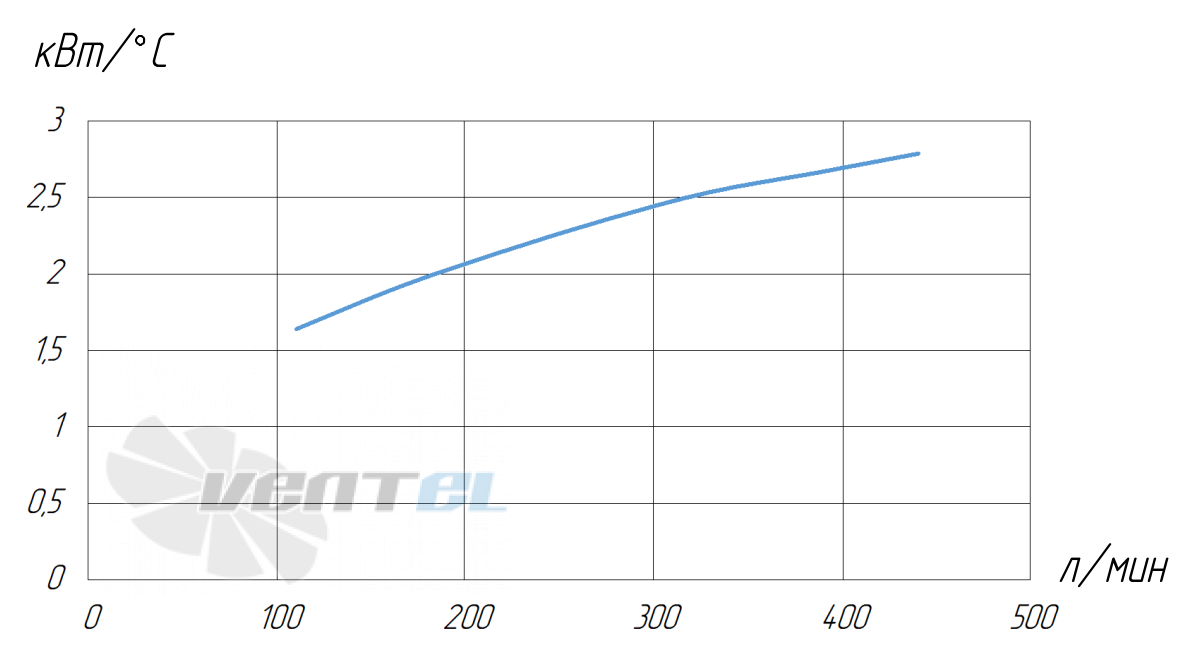

График производительности

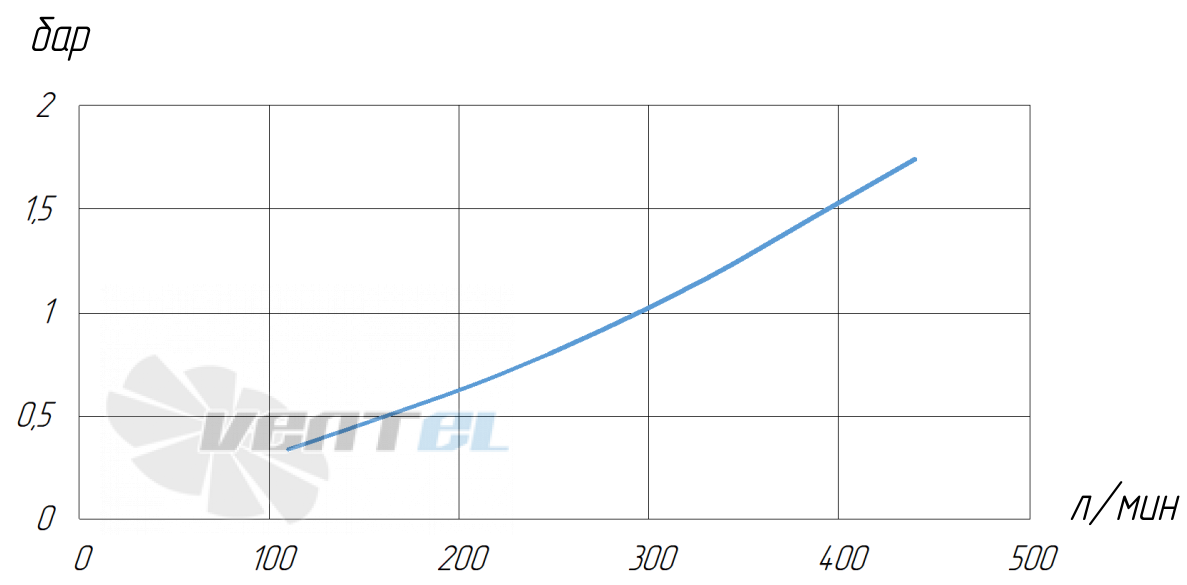

График падения давления

Кодировка наименования
