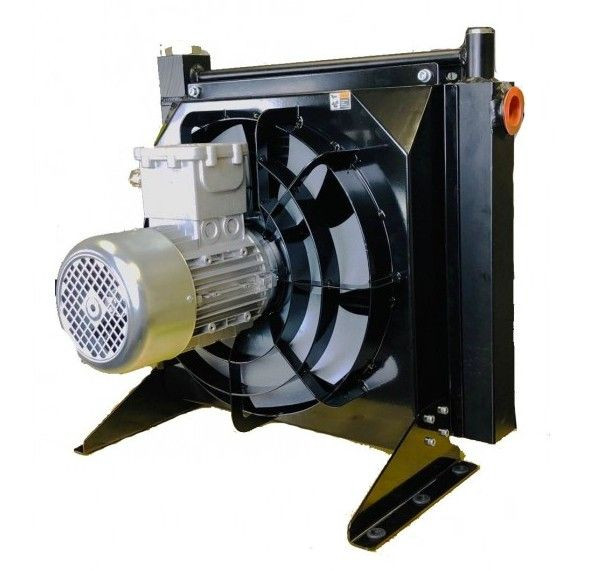

Маслоохладитель Аркаим МО2.Д-ВЗ.63.750.3.А.00 теплообменник взрывозащищенный

Теплообменники Аркаим взрывозащищенные описание

М-серия взрывозащищенных теплообменников воздушно-масляного типа. Маслоохладители используются с целью охлаждения рабочей жидкости на опасных производственных объектах, во взрывоопасных зонах помещений и наружных установках, а также в зонах с горючей пылью. Оборудование применяется в нефтяной, металлургической, оборонной, пищевой, целлюлозо-бумажной промышленности, на химических заводах, в сфере энергетики, водоснабжения и пр. Теплообменники серии оборудованы взрывозащитными двигателями, крыльчатками из алюминиевого или полимерного сплава с антистатическими характеристиками, защитным кожухом. Термостат задает цикличность работы вентилятора. Маслоохладители серии могут быть запитаны от сети 220 или 380 В.

Технические параметры Аркаим МО2.Д-ВЗ.63.750.3.А.00

• Номинальная пропускная способность радиатора - 120 л/мин.;
• Максимальная пропускная способность радиатора - 200 л/мин.;
• Напряжение электродвигателя - 380 В;
• Емкость маслоохладителя - 2 л.;
• Площадь рассеивания тепла радиатора - 4,6 м.кв.;
• Электродвигатель во взрывозащищенном исполнении 1ExdeiiBT4;
• Номинальная мощность электродвигателя - 0,75 кВт;
• Номинальная частота вращения крыльчатки - 2840 об/мин;
• Направление потока воздуха - тип B (нагнетание);
• Давление в сливной линии не должно превышать 10 бар;
• Материал крыльчатки - PAGAS;
• Отвод до 13 кВт тепловой энергии при потоке масла 120 л/мин и разности температур рабочей среды и окружающей среды 40 °C;
• Обратный клапан срабатывает при давлении свыше 6 бар.

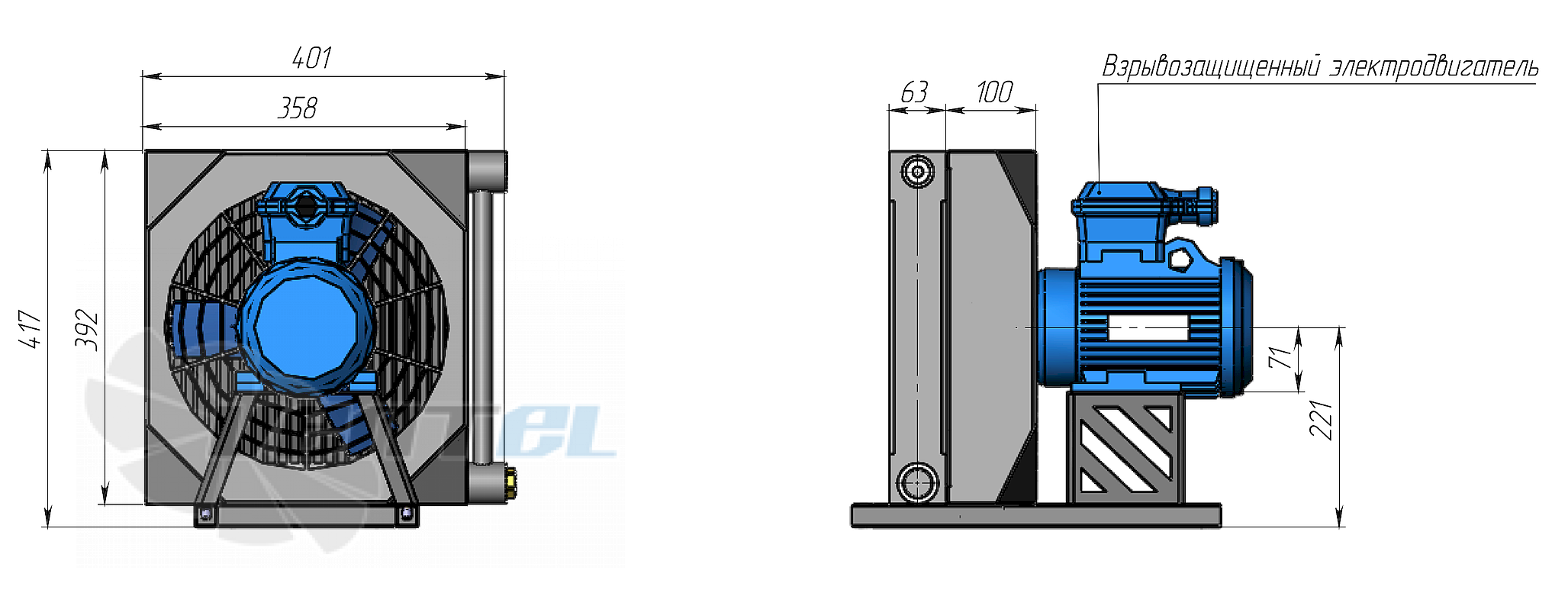

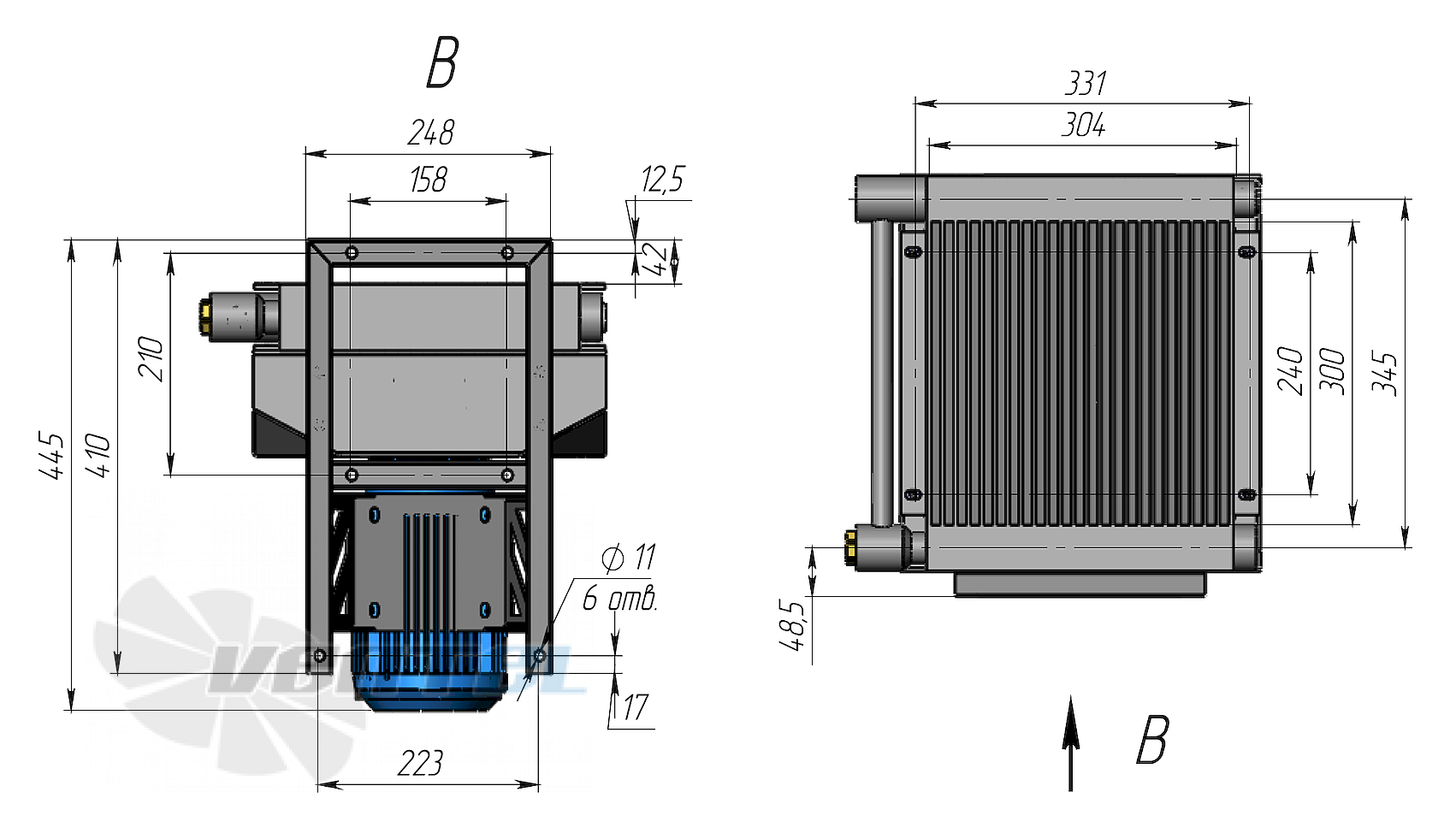

Чертеж, габаритные и присоединительные размеры

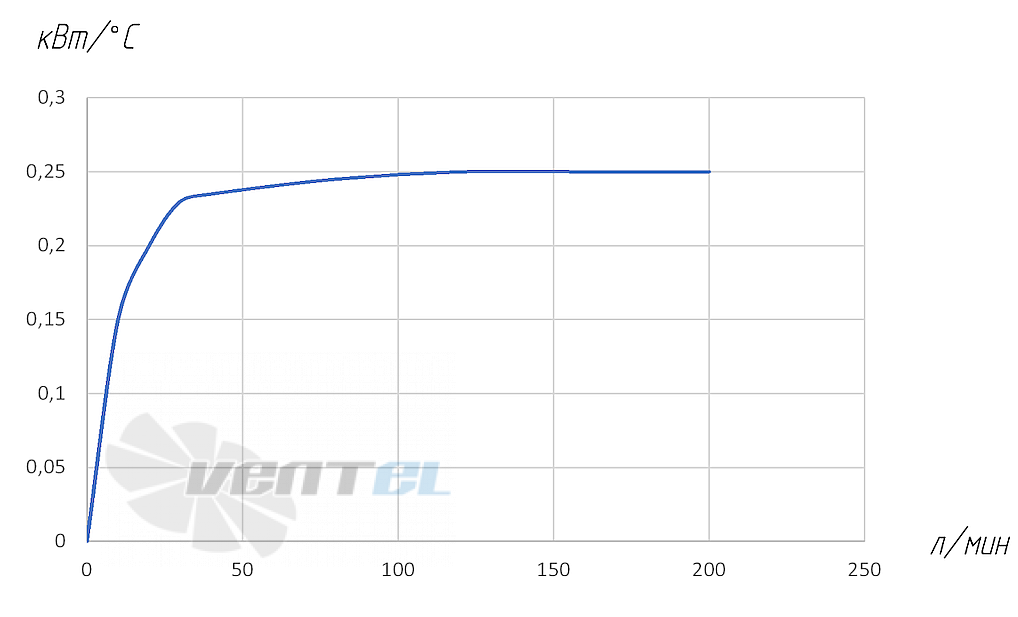

График теплосъема маслоохладителя

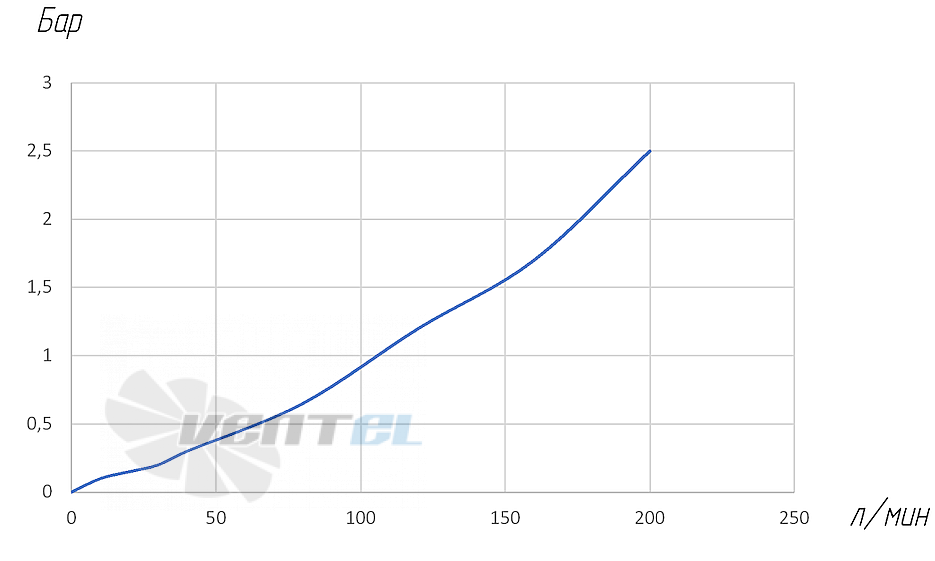

График падения давления
