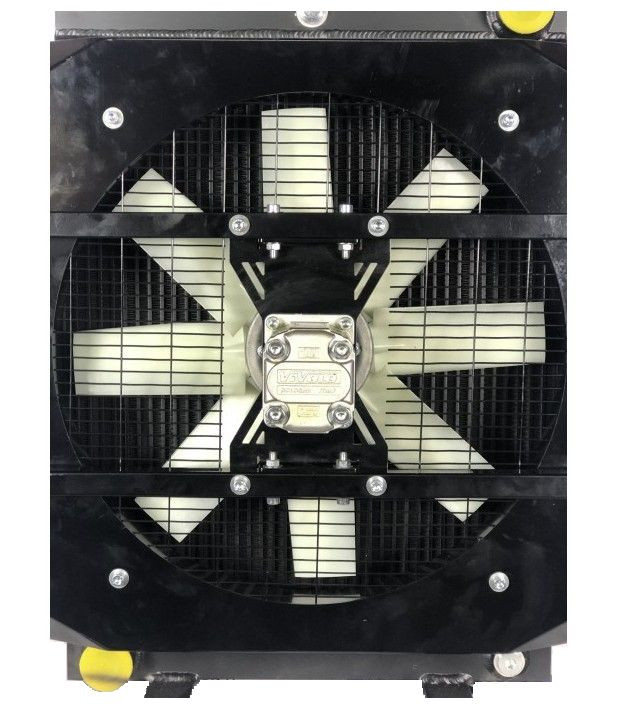

Маслоохладитель Аркаим МО5Г.63.17.В теплообменник с гидроприводом

Теплообменники Аркаим с гидроприводом описание

М-серия теплообменников воздушно-масляного типа с гидроприводом. Маслоохладители используются с целью поддержания оптимальной температуры (охлаждения) рабочей жидкости на мобильной спецтехнике. В целях сокращения использования электросетей и работающих электроприборов на опасных производственных объектах также применяются маслоохладители с гидравлическим мотором. Для защиты от высоких показателей давления и температуры теплообменники оборудованы предохранительным клапаном и термореле.

Технические параметры Аркаим МО5Г.63.17.В

• Номинальная пропускная способность маслоохладителя - 180 л/мин.;
• Максимальная производительность - 250 л/мин.;
• Емкость маслоохладителя - 3 л.;
• Площадь рассеивания тепла радиатора - 15,2 м.кв.;
• Скорость вращения крыльчатки - до 1500 об/мин;
• Поток воздуха - до 4400 м³/час;
• Направление потока воздуха - тип B (нагнетание);
• Объем гидромотора - 16,8 см³;
• Отвод до 40 кВт тепловой энергии;
• Рабочее давление 6 бар.

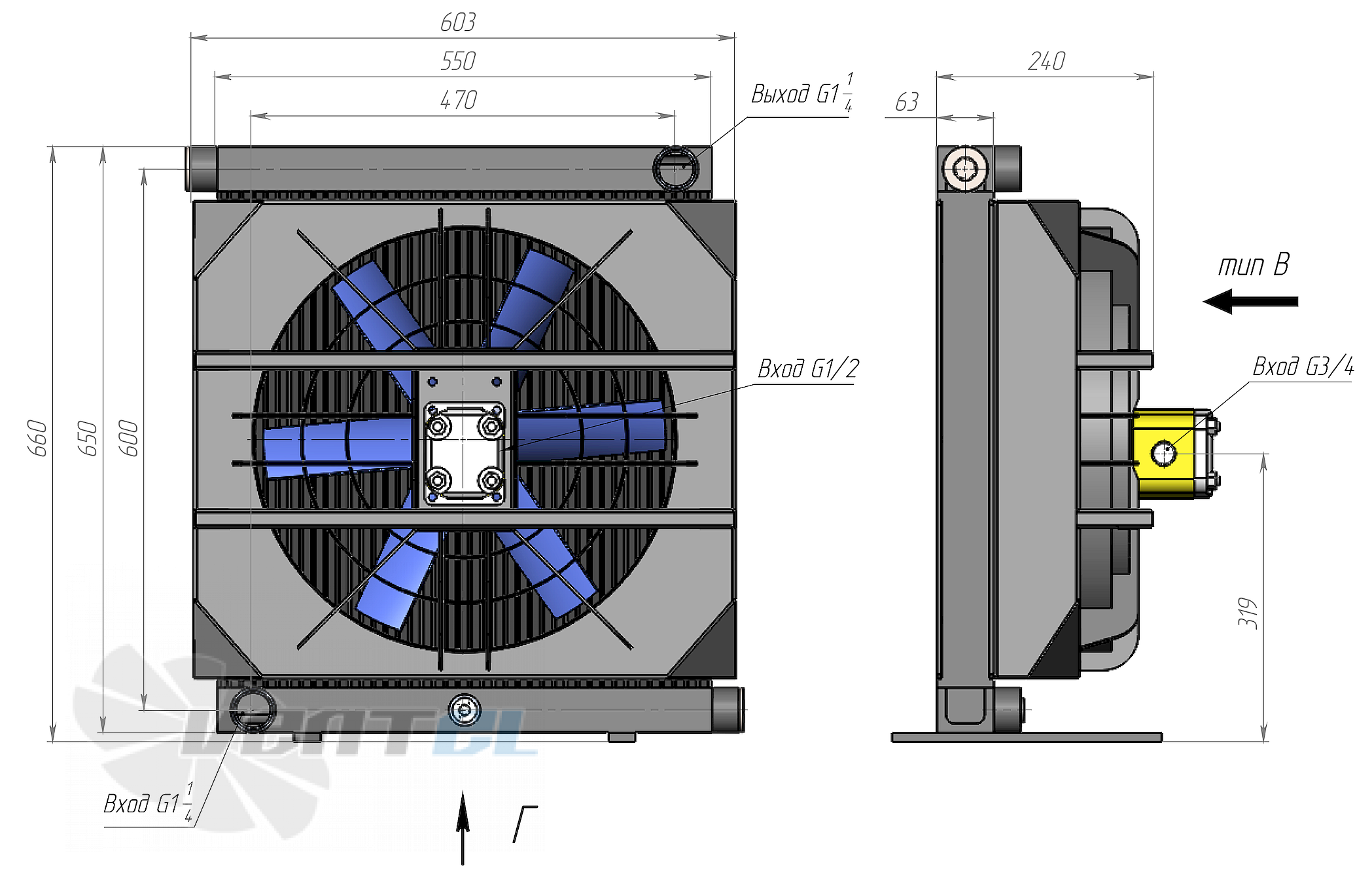

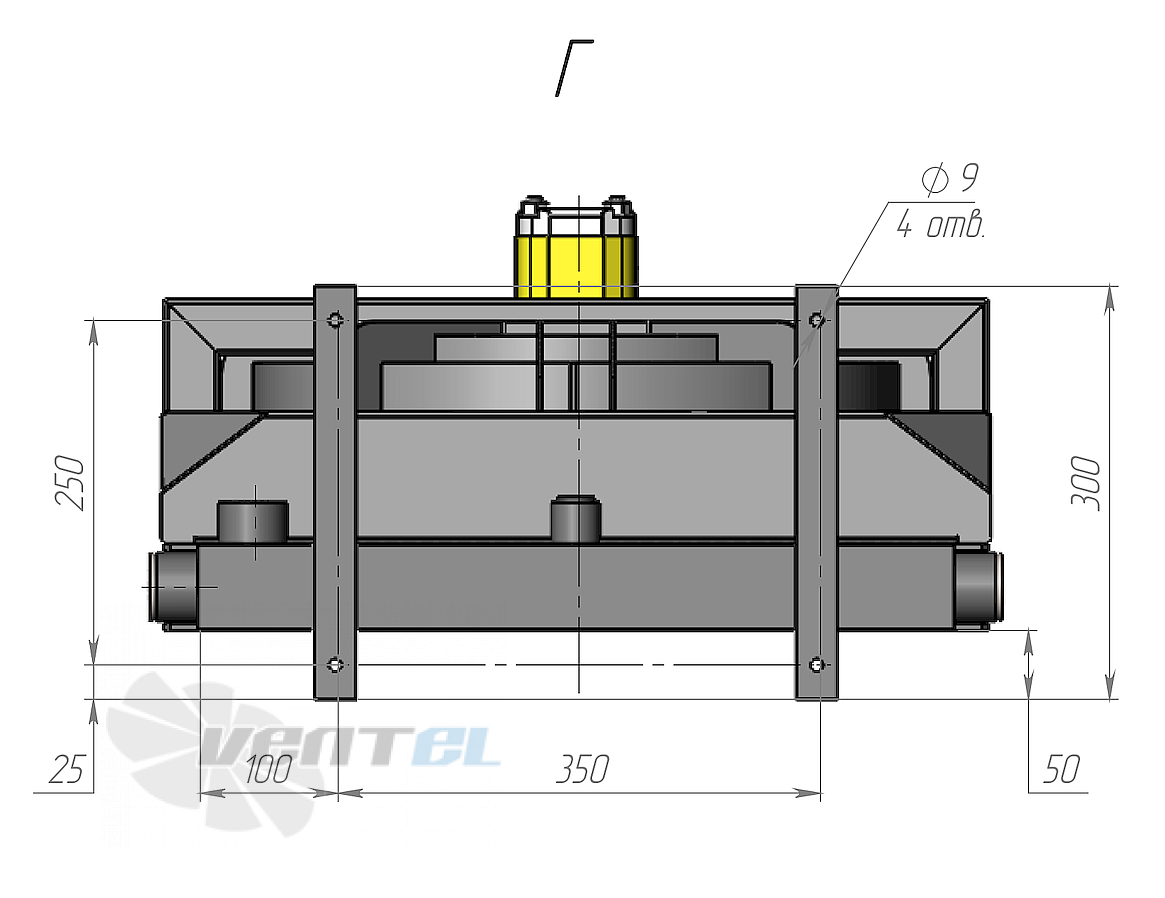

Чертеж, габаритные и присоединительные размеры

График производительности

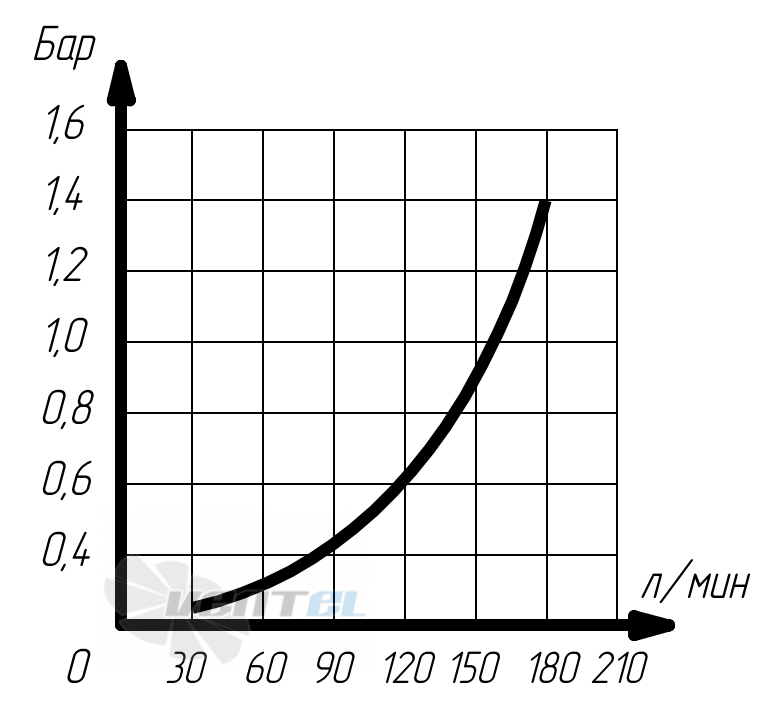

График падения давления
