Маслоохладитель Аркаим МО6.КВ.94.38.А.00 теплообменник

Теплообменники Аркаим МО6.КВ.94.38.А.00 описание

М-серия гидравлических теплообменников воздушно-масляного типа с напряжением вентилятора 220В или 380В. Маслоохладители используются с целью охлаждения рабочей жидкости в различных гидросистемах, применяются в основном для промышленного оборудования, мобильной спецтехники и малогабаритных гидравлических станков. Максимальный расход оборудования серии составляет до 600 л/мин. Конструкция оборудования включает в себя алюминиевый радиатор, вентилятор с защитным кожухом. Термостат задает цикличность работы вентилятора. Высокоэффективные системы охлаждения обеспечивают высокую гибкость для охлаждения трансмиссий, двигателей, гидравлических и смазочных масел.

Технические параметры теплообменников Аркаим МО6.КВ.94.38.А.00

• Номинальная пропускная способность радиатора - 200 л/мин.;
• Максимальная пропускная способность радиатора - 300 л/мин.;
• Напряжение электровентилятора 380 В;
• Емкость маслоохладителя - 5 л.;
• Площадь рассеивания тепла радиатора - 27 м.кв.;
• Направление потока воздуха - тип А (всасывание);
• Обратный клапан срабатывает при давлении свыше 6 бар;
• Давление в сливной линии не должно превышать 15 бар.

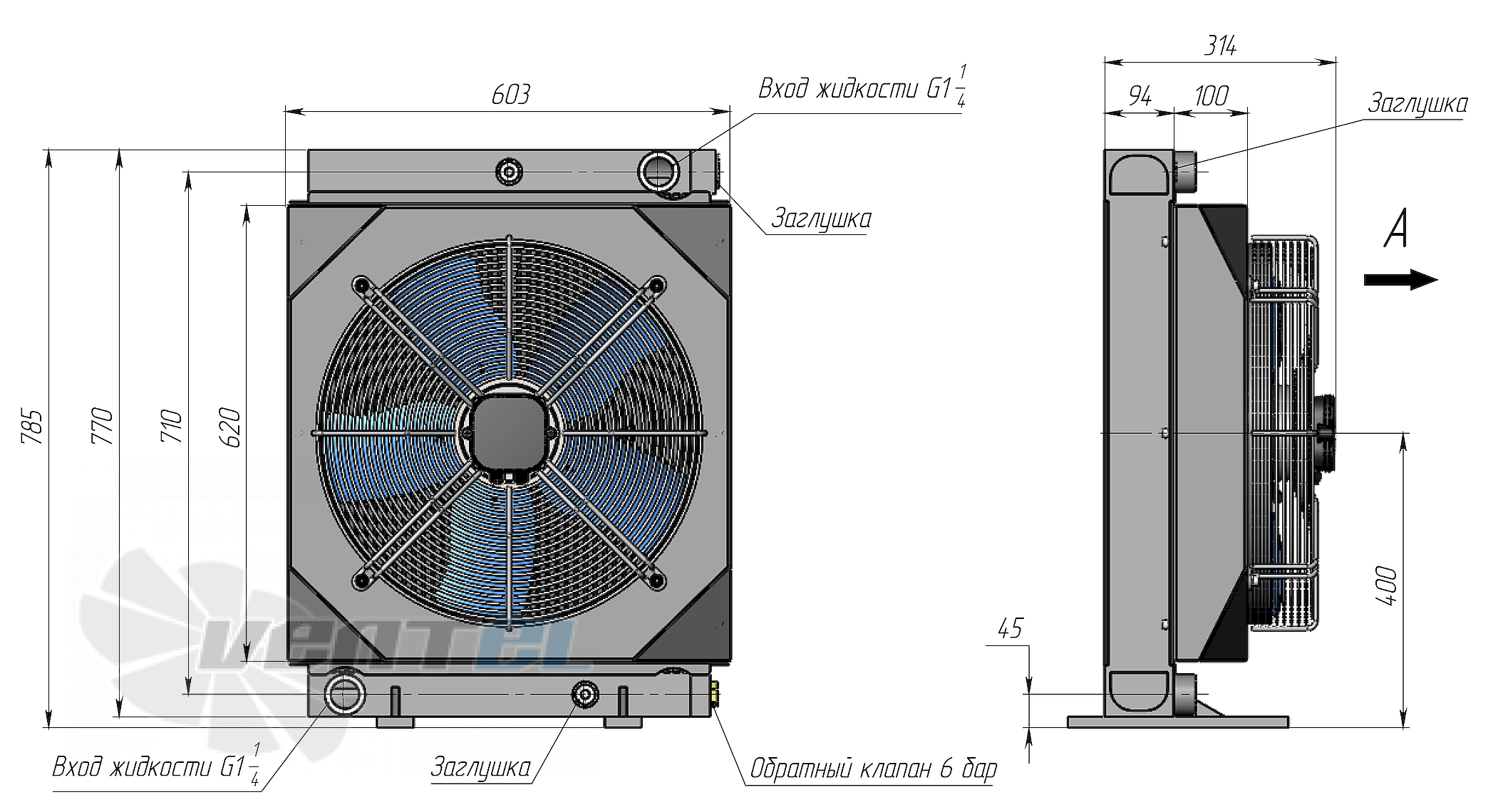

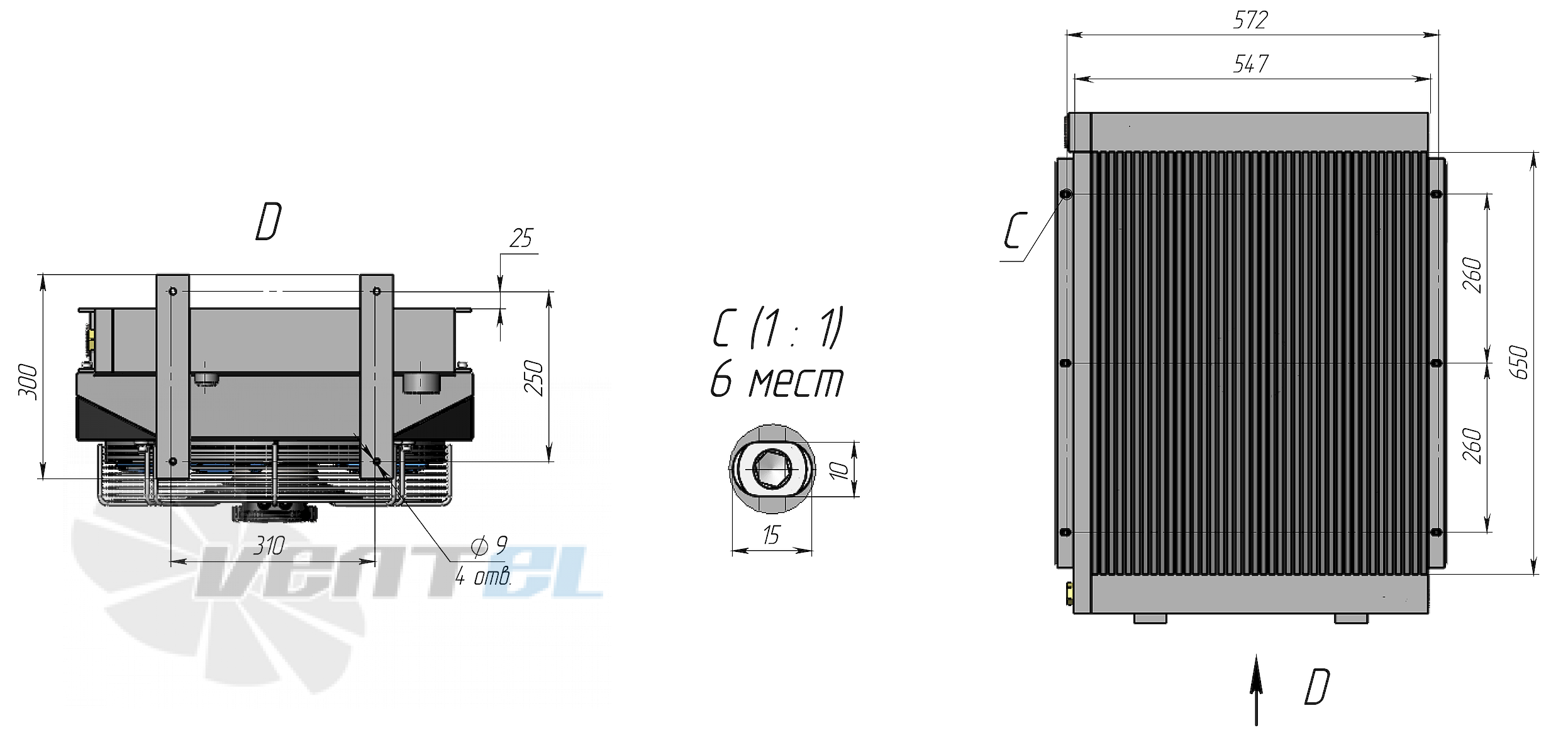

Чертеж, габаритные и присоединительные размеры

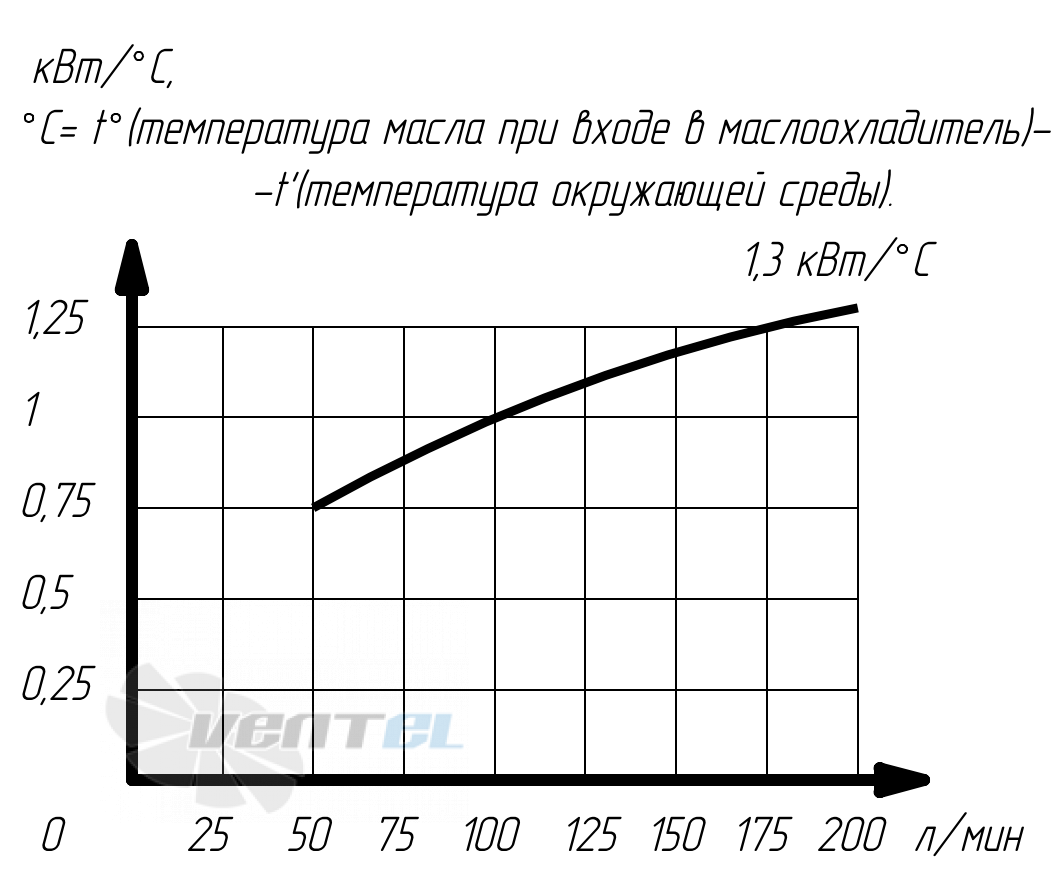

График производительности

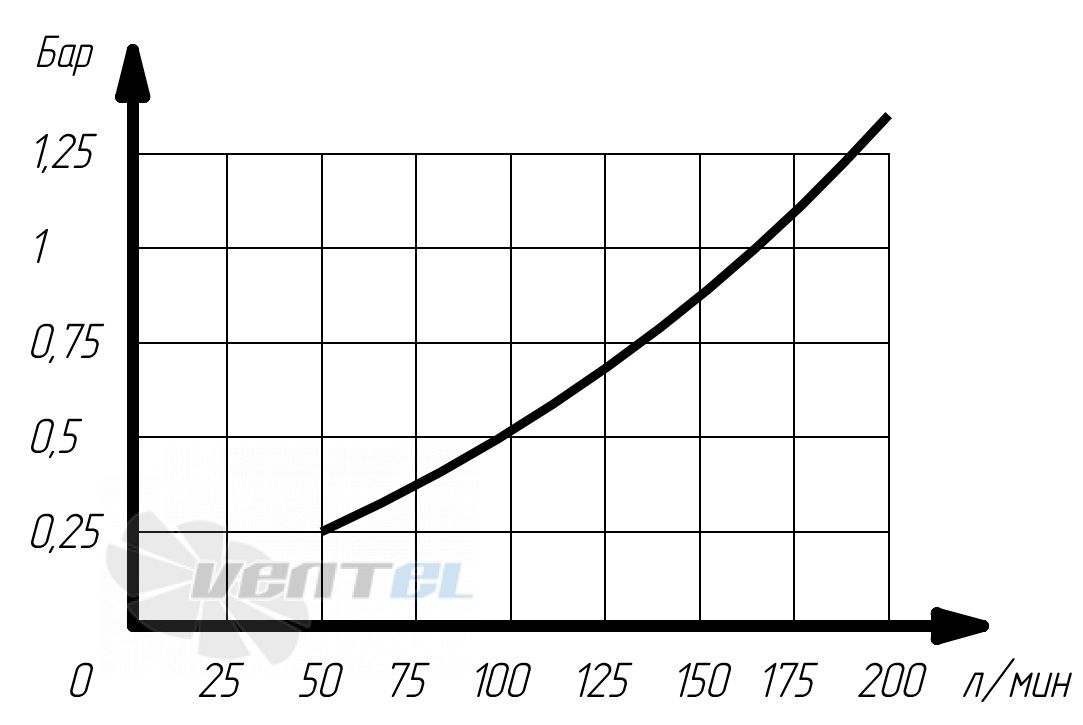

График падения давления

Кодировка наименования
