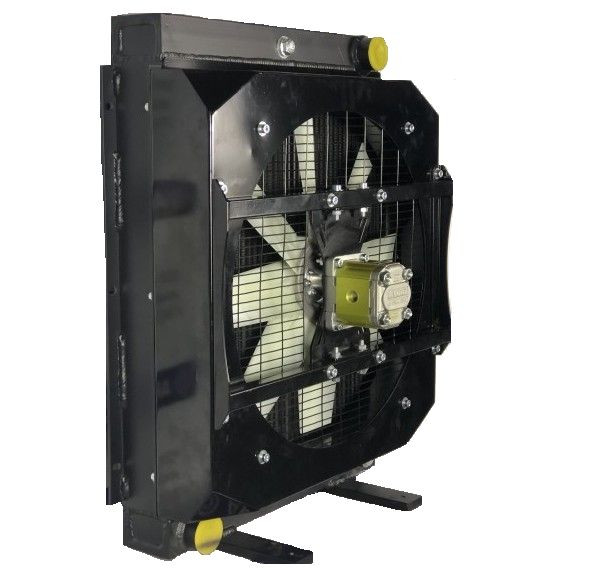

Маслоохладитель Аркаим МО8Г.140.11.А теплообменник с гидроприводом

Теплообменники Аркаим с гидроприводом описание

М-серия теплообменников воздушно-масляного типа с гидроприводом. Маслоохладители используются с целью поддержания оптимальной температуры (охлаждения) рабочей жидкости на мобильной спецтехнике. В целях сокращения использования электросетей и работающих электроприборов на опасных производственных объектах также применяются маслоохладители с гидравлическим мотором. Для защиты от высоких показателей давления и температуры теплообменники оборудованы предохранительным клапаном и термореле.

Технические параметры Аркаим МО8Г.140.11.А

• Номинальная пропускная способность маслоохладителя - 280 л/мин.;
• Максимальная производительность - 400 л/мин.;
• Емкость маслоохладителя - 9 л.;
• Площадь рассеивания тепла радиатора - 65 м.кв.;
• Объем гидромотора - 11 см³;
• Рабочее давление до 10 бар.

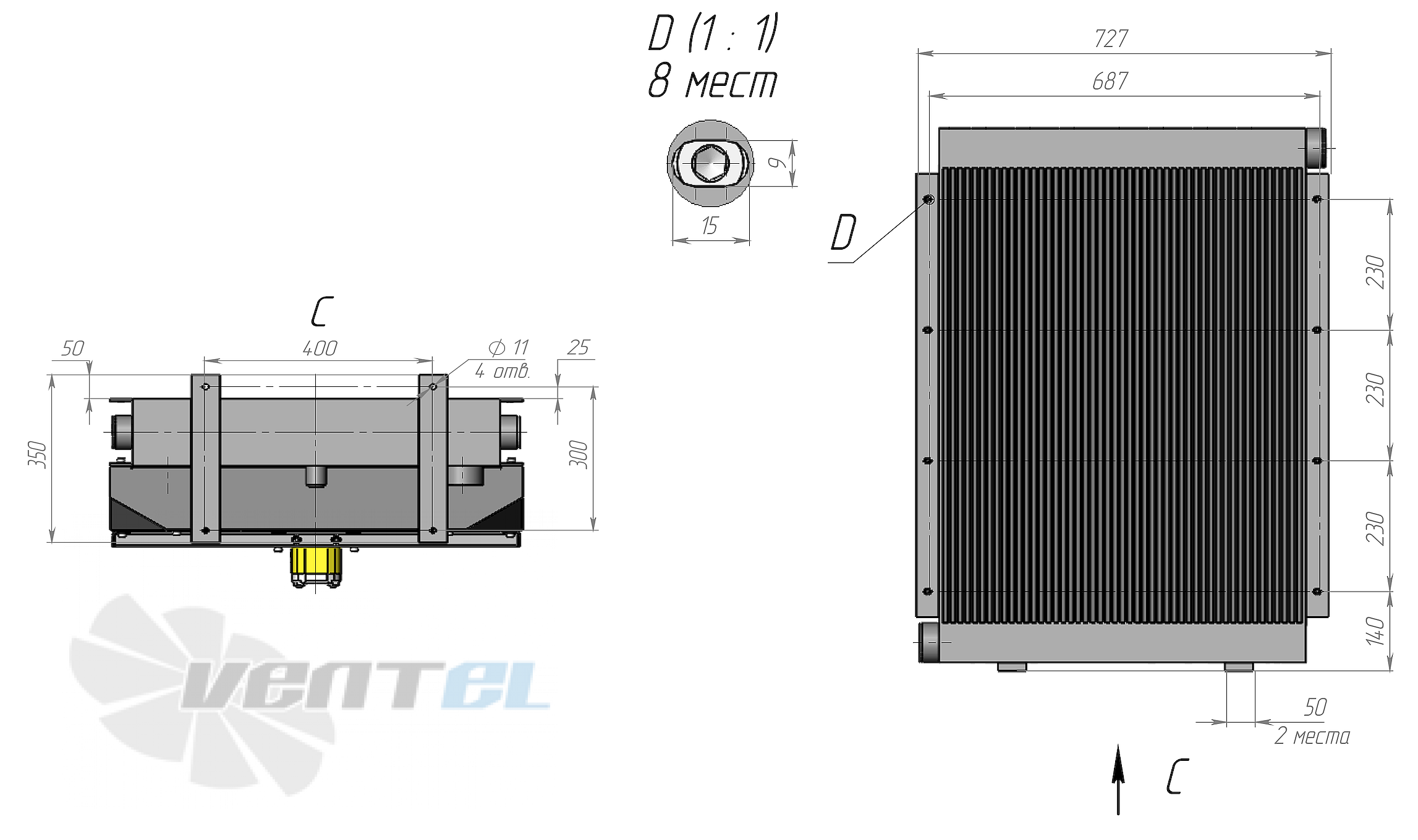

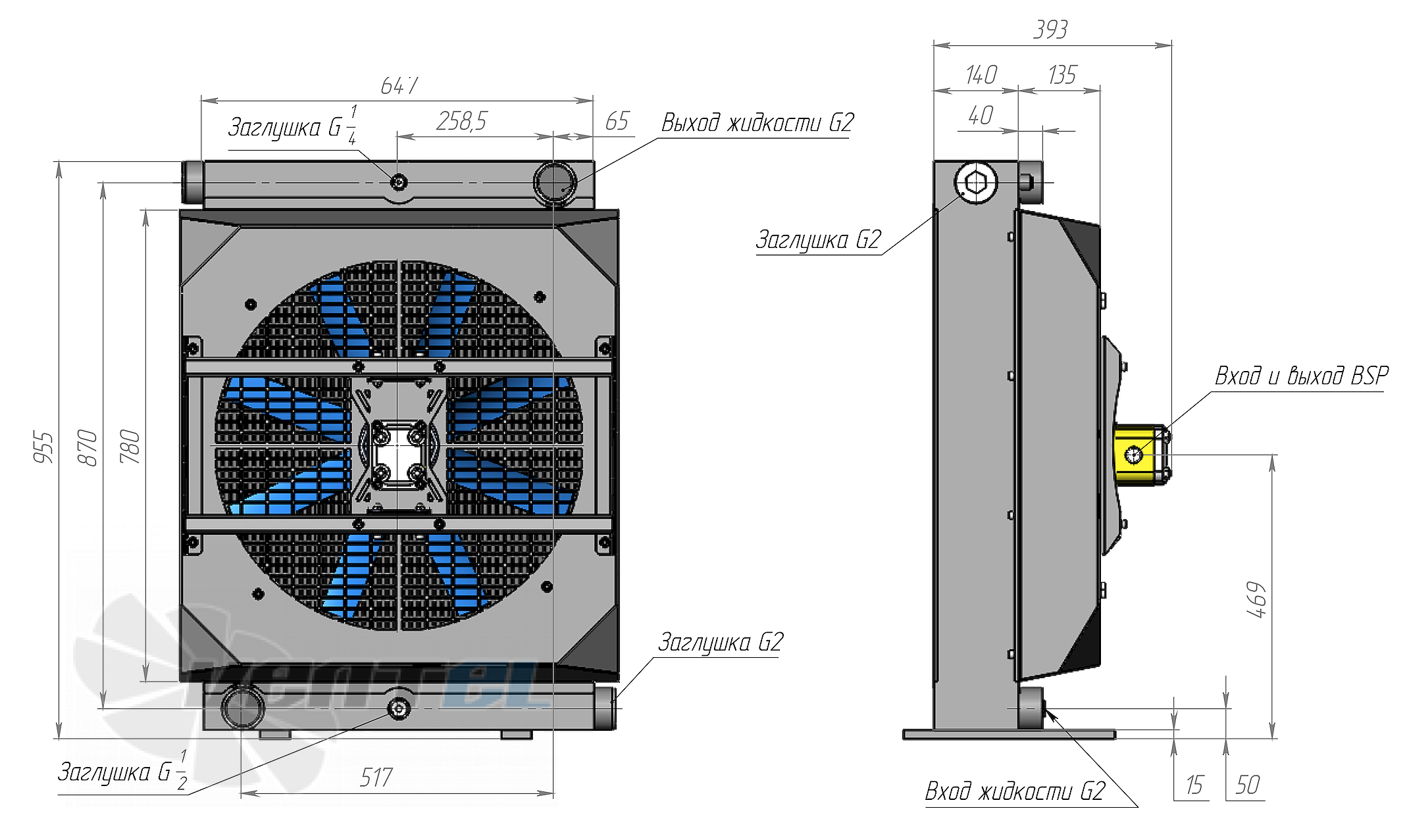

Чертеж, габаритные и присоединительные размеры

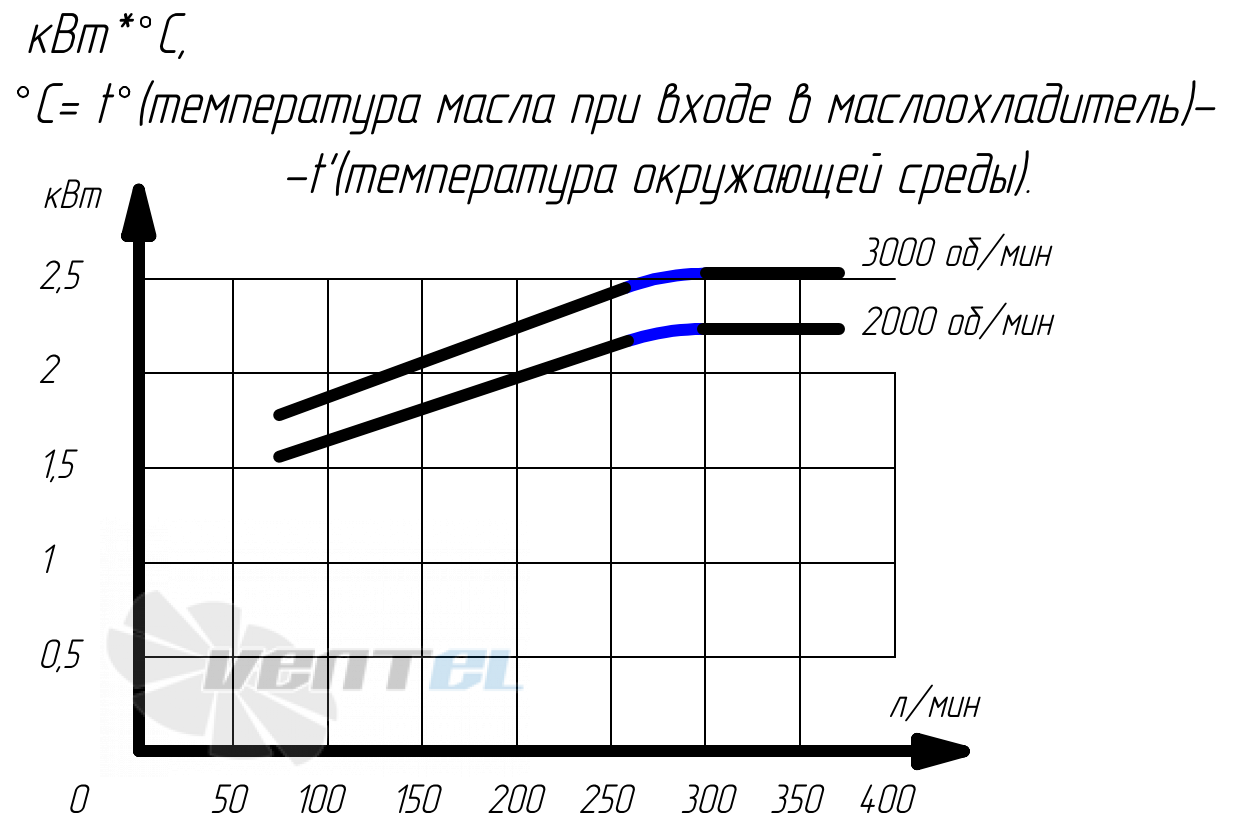

График производительности

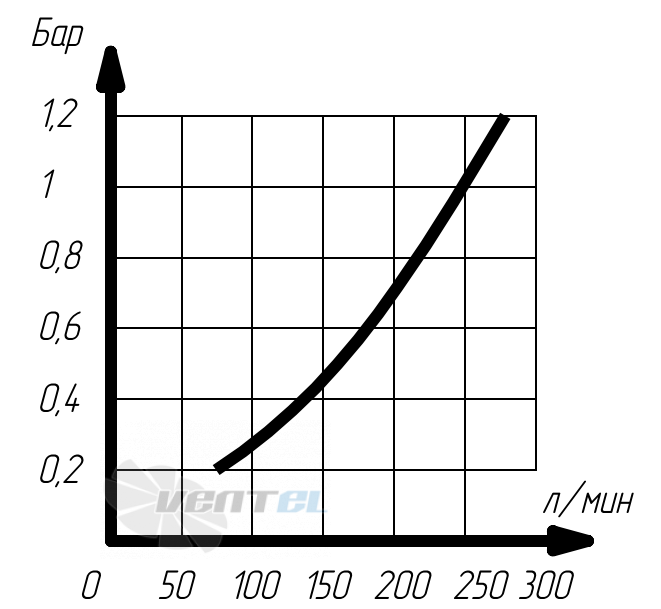

График падения давления
