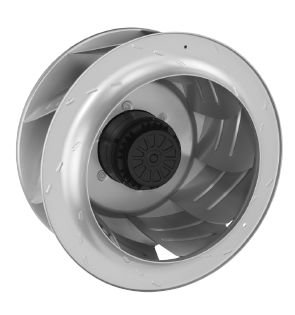

Вентилятор Ebmpapst R6D630-AT03-01 центробежный

R6D630-AT03-01 решение задач в области вентиляционной техники

Каталог ралиальных вентиляторов 2007 - Русский

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1– / 3–фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа

Описание R6D630-AT03-01:

• Материал: Рабочее колесо из листового алюминия
• Направление вращения: вправо, если смотреть на ротор.
• Класс защиты IP 54 (с учетом положения при монтаже и отверстий для стока конденсата).
• Класс изоляции "F".
• Защита двигателя: с выведенными концами термопредохранителя.
• Сертификаты: СЕ.

Технические характеристики R6D630-AT03-01

График подбора рабочей точки

Габаритные размеры и арт. диффузора

Расшифровка наименования

1) Тип

R – Центробежный вентилятор с обратнозагнутыми лопатками
одностороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС–двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
