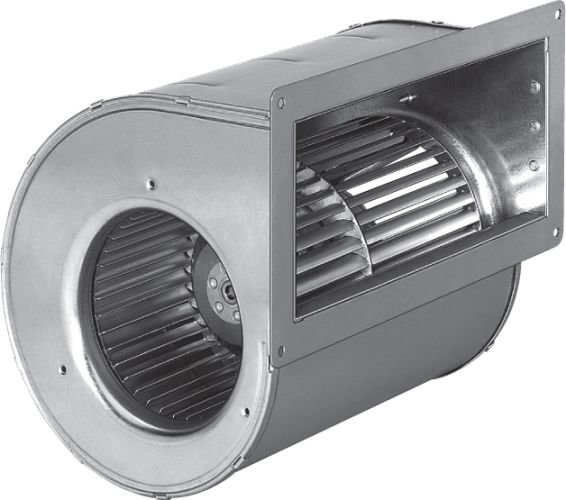

Вентилятор Ebmpaspt D1G133-AB29-52 центробежный EC

D1G133-AB29-52 поставки и подбор по характеристикам

	Каталог радиальных вентиляторов 2007 - Русский
	Каталог радиальных вентиляторов Blowers AC EC 2011 - Eng
	Каталог радиальных вентиляторов Radical 2013 - Eng
	Каталог радиальных вентиляторов Radipac EC 2013 - Русский

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1– / 3–фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа

Описание D1G133-AB29-52:

• Материал: спиральный корпус и рабочее колесо изготовлены из оцинкованной листовой стали.
• Техническое оснащение: управляющий вход 0 – 10 В DC / ШИМ, таховывод.
• Конструкция: встроенный стандартный двигатель с внешним ротором, вал расположен со стороны ротора, вал имеет с двух сторон виброизолирующее крепление.
• Подшипник: упорный.
• Направление вращения: вправо, если смотреть на ротор.
• Класс защиты: IP42.
• Монтажное положение и отверстия для слива конденсата: при отсутствии отверстий для слива конденсата монтажное положение – любое.
• Сертификаты: UL, CSA, CCC (для постоянного напряжения 48 В).
• Вариант: может поставляться также с выходным фланцем.

Технические характеристики D1G133-AB29-52

График подбора рабочей точки

Расшифровка наименования

1) Тип

D – Центробежный вентилятор двухстороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС–двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
