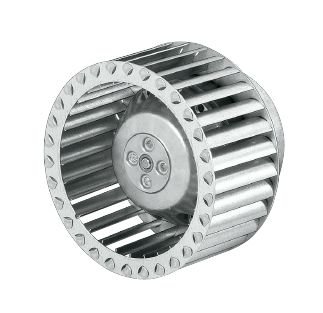

R2E108-AA01-05 AC рабочее колесо
 |
Тех описание Ebmpapst R2E108-AA01-05 - English |
|
Каталог ралиальных вентиляторов 2007 - Русский |
|
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R2E108-AA01-05:
- Класс защиты: IP 44
- Класс изоляции: "B"
Рабочие параметры вентилятора R2E108-AA01-05
| Тип R2E108-AA01-05 | |
| Мотор M2E042-CA | |
| Фаза | 1~ |
| Номинальное напряжение VAC | 230 |
| Частота Hz | 50 |
| Скорость вращения min-1 | 1650 |
| Потребляемая мощность [Вт] | 41 |
| Потребляемый ток A | 0,19 |
| Макс. противодавление Pa | 0 |
| Макс. темп. окр. среды °C | 55 |
Техническое описание R2E108-AA01-05
| Вес | 0,6 kg |
| Размер двигателя | 108 mm |
| Покрытие ротора | - |
| Материал рабочего колеса | Сталь |
| Степень защиты | IP 44 |
| Класс изоляции | B |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
- 40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | - |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
0,75 mA |
| Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
| Вывод кабеля подключения | Осевой |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный |
| Типоразмер [мм] | 108 |
| Производительность [CFM] | 91.2 |
| Бренд | Ebmpapst |
| Вес [кг] | 0.6 |
| Сила тока [A] | 0.19 |
| Производительность [м3/ч] | 155 |
| Частота [Гц] | 50 |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 1650 |
| Частота вращения [rpm] | 1650 |
| Мощность [кВт] | 0.041 |
| Мощность [W] | 41 |
| Давление [Pa] | 170 |
