Описание
|
Тех описание Hyblade Ebmpapst S6D630-AM01-01 - RU |
|
|
Каталог Hyblade 2012 350-450 мм - EN |
|
|
Каталог Hyblade 2010 500-910 мм - EN |
S6D630-AM01-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции Ebmpapst предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3- фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса

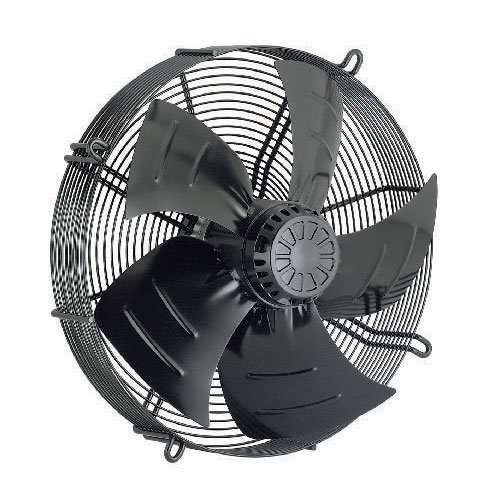

Описание S6D630-AM01-01:
- Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен
Рабочие параметры вентилятора S6D630-AM01-01
| Тип S6D630-AM01-01 | ||
| Мотор M6D110-GF | ||
| Фаза | 3~ | 3~ |
| Номинальное напряжение VAC | 400 | 400 |
| Частота Hz | 50 | 50Y |
| Метод опред. данных | мн | мн |
| Соответствует нормативам | CE | CE |
| Скорость вращения min-1 | 850 | 620 |
| Входная мощность W | 740 | 440 |
| Потребляемый ток A | 1,38 | 0,76 |
| Макс. противодавление Pa | 100 | 54 |
| Мин. темп. окр. среды °C | -40 | -40 |
| Макс. темп. окр. среды °C | 60 | 60 |
| Пусковой ток A | 4 | 4 |
| Общий КПД % | 28,8 | |
| Класс эффективности N | 36 | |
| Входная мощность kW | 0,72 | |
| Расход воздуха m3/h | 7805 | |
| Увелич. давления Pa | 96 | |
| Скорость вращения min-1 | 860 | |
Техническое описание S6D630-AM01-01
| Вес | 14,5 kg |
| Размер двигателя | 630 mm |
| Покрытие ротора | Скрепление заливкой с алюминием |
| Материал клемной коробки | Полимер PP |
| Материал лопастей | Вкладыш из алюминиевой пластины, с полимерным покрытием PP |
| Материал защитной решётки | Сталь, с полимерным покрытием черного цвета (RAL 9005) |
| Количество лопастей | 5 |
| Направление потока | V |
| Направление вращения | Справа, вид на ротор |
| Степень защиты | IP 54 |
| Класс изоляции | F |
| Класс защиты от влажности | F3-1 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
- 40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | На стороне ротора и статора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
3,5 mA |
| Защита двигателя | Реле контроля температуры (TW) |
| Вывод кабеля подключения | Осев. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
- A - осевой вентилятор
- S - осевой вентилятор с защитной решеткой
- W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
- D - Трехфазный двигатель
- Е - Однофазный двигатель с пусковым конденсатором
- G - ЕС-двигатель
- S - Двигатель с расщепленными полюсами
- Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;
5) Код механического исполнения;
6) Код электрического исполнения;
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Осевой |
| Типоразмер [мм] | 630 |
| Уровень шума [dB/A] | 70 |
| Бренд | Ebmpapst |
| Вес [кг] | 14.5 |
| Сила тока [A] | 1.38 |
| Производительность [м3/ч] | 15755 |
| Частота [Гц] | 50 |
| Исполнение | Решетка |
| Питание [В] | 380 |
| Частота вращения [об/мин] | 900 |
| Мощность [кВт] | 0.74 |
| Давление [Pa] | 100 |
