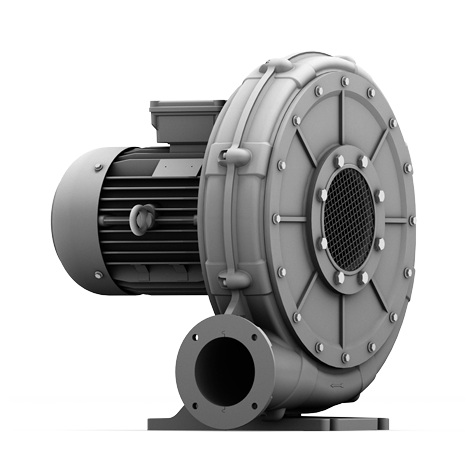

Описание Elektror HRD 60 FUK - 105 - 7.5 центробежный
Elektror HRD – это центробежные вентиляторы низкого давления в литом корпусе из алюминиевого сплава, предназначены для перемещения воздуха, технических газов, смесей газов, паров и других рабочих сред при умеренном сопротивлении в воздуховодах.
- Вентиляторы HRD имеют ременный привод;
- Серии FU/FUK с частотным преобразователем;
- Двигатели энергосберегающие, класса IE2 и IE3;
- Корпус литой из алюминиевого сплава;
- Рабочее колесо - из гальванизированной листовой стали или нержавеющей стали;
- Производительность до 5760 м3/ч;
- Давление до 16,4 кПа;
- Допустимая температура рабочего газа: от -20 до 80 C;
- Степень защиты IP54.
Через клиноременную передачу мотор приводит в движение установленное в корпусе рабочее колесо с изогнутыми назад лопастями. Передаточное число ременного привода может достигать 1:2, для обеспечения высокой скорости вращения. Рабочее колесо вентилятора высокого давления HRD изготавливается из листового алюминия и стали (либо полностью из нержавеющей стали), что обеспечивает хорошую устойчивость к коррозии. Ресурс необслуживаемых шарикоподшипников составляет не менее 22000 часов, номинальный ресурс ременной передачи – 25000 часов. Реальный срок службы зависит от условий работы.
Варианты исполнения
- C регулировкой при помощи частотного преобразователя, встроенного или отдельного;
- Взрывозащищенный вентилятор;
- Фторопластовое радиальное уплотнение вала, плоская прокладка или эластичное уплотнение;
- Лакокрасочное или пластиковое защитное покрытие.
Технические характеристики Elektror HRD 60 FUK - 105 - 7.5
Габаритные размеры Elektror HRD 60 FUK - 105 - 7.5
Аэродинамические характеристики
Расшифровка наименования
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный, Центробежный |
| Типоразмер [мм] | 100 |
| Материал | Алюминий, Сталь |
| Бренд | Elektror |
| Серия | HRD |
| Вес [кг] | 60 |
| Сила тока [A] | 14.5 |
| Производительность [м3/ч] | 2400 |
| Частота [Гц] | 50 |
| Питание [В] | 400 |
| Частота вращения [об/мин] | 6235 |
| Частота вращения [rpm] | 6235 |
| Мощность [кВт] | 7.5 |
| Мощность [W] | 7500 |
| Давление [Pa] | 10500 |
-
