Описание
Общее описание серии ARF

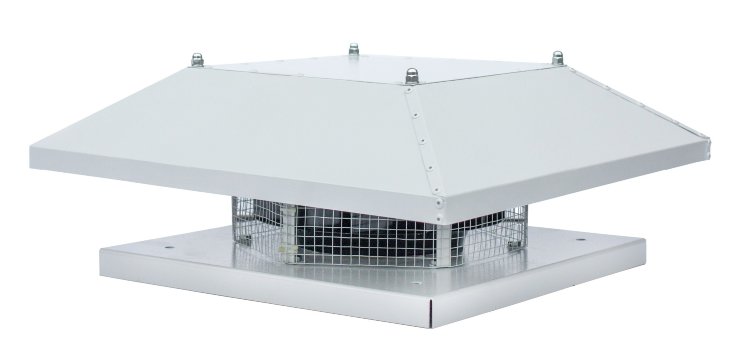

Вентиляторы крышные радиальные ARF (ВКР 3 15) предназначены для удаления из помещений промышленных и общественных зданий воздуха и других невзрывоопасных газовоздушных смесей и устанавливаются на крыше.
Корпус вентилятора DHS изготовлен из стали с полимерным порошковым покрытием.
Канальные вентиляторы TKS оснащены двигателями с внешним ротором и крыльчатками с загнутыми назад лопатками. Для защиты от перегрева двигатели вентиляторов оснащены встроенным термореле.
Класс защиты двигателя вентилятора – IP 44 (однофазного) и IP 54 (трехфазного).
Регулирование скорости вентилятора осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристорного регулятора скорости или частотного преобразователя.
Канальные вентиляторы могут устанавливаться только в вертикальном положении.
Вентиляторы электрически подключаются к клеммной коробке, установленной в корпусе.
Преимущества вентиляторов ARF:
- защита электродвигателя вентилятора с помощью термореле
- плавное регулирование в диапазоне 100% с помощью устройств регулирования скорости
- надежность
Технические характеристики ARF 400:
| Название вентилятора | Подача воздуха, м3/ч | Мощность электродвигателя, Вт | Частота вращения, об/мин | Питание, В | Уровень шума, дБ(А) | Полное давление, Па | Масса, кг |
| ARF-190 | 570 | 58 | 2500 | 1ф/~220 | 62 | 320 | 7,8 |
| ARF-225 | 1200 | 135 | 2650 | 1ф/~220 | 69 | 380 | 9 |
| ARF-280 | 2110 | 225 | 2700 | 1ф/~220 | 76 | 750 | 10 |
| ARF-310 | 1830 | 105 | 1400 | 1ф/~220 | 63 | 280 | 11 |
| ARF-355 | 2740 | 210 | 1400 | 1ф/~220 | 68 | 350 | 25 |
| ARF-400 | 3800 | 480 | 1370 | 1ф/~220 | 68 | 450 | 29 |
| ARF-450 | 4500 | 640 | 1290 | 1ф/~220 | 69 | 540 | 40,5 |
| ARF-500 | 8300 | 1430 | 1375 | 3ф/~380 | 75 | 650 | 45 |
Габаритные размеры:
| Название вентилятора | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | H, мм | I, мм |
| ARF-190 | 345 | 32 | 450 | 137 | 127 | 245 | 11,1 | 8,4 |
| ARF-225 | 345 | 32 | 450 | 137 | 127 | 245 | 11,1 | 8,4 |
| ARF-280 | 440 | 30,5 | 542 | 195,5 | 175 | 329 | 11,1 | 8,4 |
| ARF-500 | 670,5 | 32 | 834 | 481 | 415 | 396 | 9,1 | 6,4 |
Аэродинамичекие характеристики:
