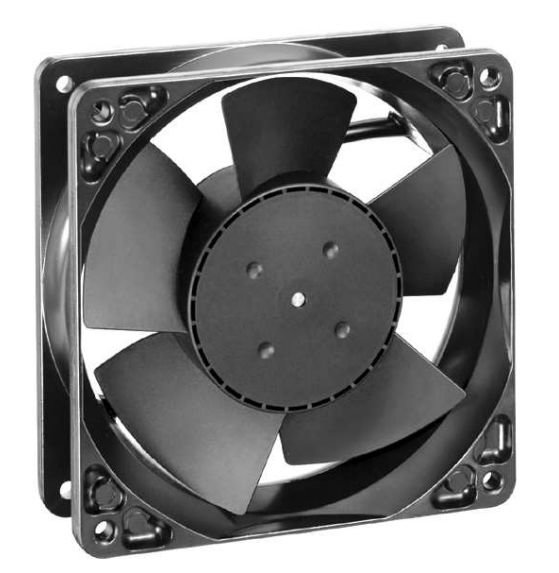

4188NXM 119x119x38 DC описание
Высокая производительность при среднем давлении
Вентиляторы Ebmpapst 4188NXM постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
Подключение к питанию через двужильный AWG 22-24, TR 64 провод. Провод имеет зачищенные и залуженные концы
Рабочие параметры Ebmpapst 4188NXM 119x119x38
| Тип 4188NXM | |
| Номинальное напряжение VAC | 48 |
| Скорость вращения min-1 | 2800 |
| Входная мощность W | 3,5 |
| Мин. темп. окр. среды °C | -30 |
| Макс. темп. окр. среды °C | 75 |
| Производительность m3/h | 160 |
| Уровень шума dB (A) | 44 |
Характеристики и описание
| Размеры | 119х119х38 mm |
| Материал корпуса | Алюминий |
| Материал лопастей | Пластик PA |
| Подключение кабель | 2,8 х 0,5 мм |
| Время работы при 40 °C | 85000 часов |
| Время работы макс °C | 37500 часов |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Масса | 0,390 кг |
| Защита | от смены полярности и заклинивания |
Схема и исполнение 4188NXM 119x119x38
График рабочей точки 4188NXM 119x119x38
Характеристики
| Тип вентилятора [AC/DC] | DC постоянного тока |
| Конструкция | Компактный |
| Тип размер [мм-мм-мм] | 119x119x38 |
| Материал | Алюминий/Пластик |
| Подключение | Клеммная коробка |
| Подшипники | Шарикоподшипник (Ball) |
| Производительность [CFM] | 94.12 |
| Уровень шума [dB/A] | 44 |
| Бренд | Ebmpapst |
| Вес [кг] | 0.39 |
| Производительность [м3/ч] | 160 |
| Вес [г] | 390 |
| Питание [В] | 48 |
| Частота вращения [об/мин] | 2800 |
| Частота вращения [rpm] | 2800 |
| Мощность [кВт] | 0.0035 |
| Мощность [W] | 3.5 |
| Давление [Pa] | 80 |
