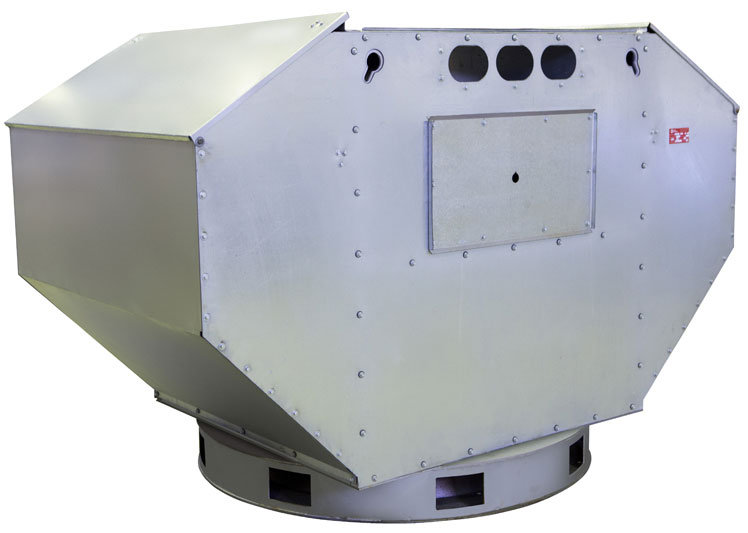

Вентилятор ВКРФ №5,6 крышный

Артикул: ВКРФ №5,6

В наличии

Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

Описание

Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Вентилятор ВКРФ №5,6 крышный

Технические характеристики ВКРФ №5,6

№ вентилятора	Кол-во лопаток	Частота вращения	Производительность	Полное давление,	Масса, кг
№ вентилятора	Кол-во лопаток	Частота вращения	10³ х м³/час	Па t=20 C°	Масса, кг
№5,6	6	0,75*1000	2-7	0-300	133
	6	2,2*1500	3-10,4	0-700	133
	9	1,1*1000	2-8,4	0-320	175,9
	9	3*1500	3-12,4	0-730	175,9

Габаритные и присоединительные размеры, положение корпуса и аэродинамические характеристики представлены в каталоге.

Каталог вентиляторов ВКРФ №5,6 (Размеры, аэродинамические и акустические параметры )

Общие сведения

Низкого давления
Одностороннего всасывания
Количество лопаток рабочего колеса 6 или 9
Назад загнутые лопатки
Выброс потока воздуха вверх («факельный выброс»)
Карманы вентилятора предотвращают утечку воздуха в выключенном состоянии
Вентиляторы ВКРФм могут комплектоваться стаканами, клапанами и поддонами

Назначение

Вентиляторы крышные ВКРФ применяют для вентиляции воздуха в зданиях и сооружениях различного назначения, используя их в вентиляционных системах вытяжного типа. Помимо этого ВКРФ помогают решать определенные санитарно-технические задачи, могут применяться с целью дымоудаления. Недопустимым считается использование ВКРФ в сочетании с технологическими установками, нагревающими газовоздушные массы до температуры самовоспламенения взрывоопасных веществ.

С учетом технических, эксплуатационных параметров ВКРФ разных модификаций их эксплуатация рекомендована в климатических зонах с умеренным либо тропическим климатом, при внешних температурах от -40 до +40-45 градусов, 2-3-я категории размещения.

Основные варианты изготовления

Классификация вентиляторов ВКРФ производится в зависимости от двух тесно связанных друг с другом факторов – назначения устройства и материалов его изготовления.

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал - углеродистая сталь
(К) К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
Р (В)	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1	Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь
ВК3	Взрывозащищенное исполнение, материал – алюминиевые сплавы

Конструктивные особенности и варианты исполнения ВКРФ №5,6

Вентиляционные устройства ВКРФ характеризуют низкое давление, факельный выброс, одностороннее всасывание. Это модификация вентилятора ВКР, так же имеющая 6 либо 9 обратно загнутых лопаток на рабочем колесе, отличающаяся от него факельным (вертикальным) выбросом воздушного потока. Для предотвращения утечки воздуха при неработающем устройстве в его конструкции предусмотрены карманы. В дополнительную комплектацию вентиляторов ВКРФ входят стаканы, клапаны, поддоны.

Оптимальная работа вентиляторов этого типа обеспечивается без устройства сети воздуховодов, устанавливают их на крышах сооружений.
