Описание
Назначение

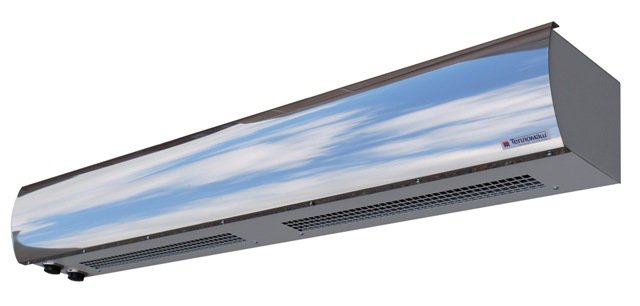

- Компактные воздушно-тепловые завесы (далее - завесы) предназначены для защиты открытого проема от проникновения холодного наружного воздуха внутрь здания путем смешения холодноговоздуха с нагретым потоком из завесы (защита смесительного типа). Такие завесы целесообразно устанавливать в тамбурах.Рекомендации по выбору завесы и устройству защиты смесительного действия должен давать проектант-специалист по вентиляции и отоплению.
- Завесы серии 100Е используются в офисных и торговых помещениях с высотой проема от 1 до 2,2 м.
- Завесы не предназначены для защиты проемов в автомойках
Условия эксплуатации
- Температура окружающего воздуха +1...+40 °С Допускается понижение температуры до -20°С.
- Относительная влажность воздуха при температуре 25°С, не более 80%
- Содержание пыли и других примесей в воздухе не более, мг/м3 10
- Не допускается присутствие в воздухе капельной влаги и веществ, агрессивных по отношению к углеродистым сталям (кислоты, щелочи), липких и горючих веществ, а также волокнистых материалов (смолы, технические и естественные волокна).
- Завесы предназначены для эксплуатации в помещениях категории В, Г, Д (ФЗ №123 от 22.07.2008, статья 26). Допустимость эксплуатации завес в помещениях категории В1, В2, В3, В4 определяется проектантом по соответствию технических характеристик изделия (разделы 3-5 паспорта) требованиям нормативной документации (НПБ 105-03, ПУЭ и др.)
Инструкция по эксплуатации Серии 100
| Модель завесы | Параметры питающей сети, В/Гц | Режимы мощности **, кВт | Расход воздуха, м3/час | Подогрев воздуха **, °С | Габаритные размеры, мм | Вес, кг | Звуковое давление на рас- стоянии 5м, дБ(А) |
| КЭВ-2П1120Е | 220/50 | 2 | 350 | 17 | 710 145 190 | 5,7 | 43 |
| КЭВ-2,5П1120Е | 220/50 | 2,5 | 350 | 21 | 710 145 190 | 5,7 | 43 |
| КЭВ-3П1120Е | 220/50 | */1,5/3 | 480 | 19 | 710 | 7,1 | 43 |
| КЭВ-4П1120Е | 220/50 | */2/4 | 480 | 25 | 710 155 170 | 7,1 | 43 |
| КЭВ-5П1120Е | 220/50 | */2,5/5 | 450 | 31 | 710 155 170 | 7,1 | 43 |
| КЭВ-4П1140Е | 220/50 | */2,2/4 | 450 | 10/25 | 785 230 210 | 10 | 45 |
| КЭВ-5П1140Е | 220/50 | */2,2/4/5 | 450 | 10/25/31 | 785 230 210 | 10 | 45 |
| КЭВ-3П1150Е | 220/50 | */1,5/3 | 450 | 10/20 | 785 230 210 | 10 | 45 |
| КЭВ-4П1150Е | 220/50 | */2/4 | 450 | 13/26 | 785 230 210 | 10 | 45 |
| КЭВ-5П1150Е | 220/50 | */2,5/5 | 450 | 16/32 | 785 230 210 | 10 | 45 |
| КЭВ-6П1260Е | 220/50 (380/50) | 3/6 | 900 | 17 | 1550 230 190 | 19,5 | 46 |
| КЭВ-8П1060Е | 380/50 | 4/8 | 900 | 21 | 1550 230 190 | 19,5 | 46 |
| КЭВ-10П1060Е | 380/50 | 5/10 | 900 | 10/25 | 1550 230 190 | 19,5 | 46 |
