Описание

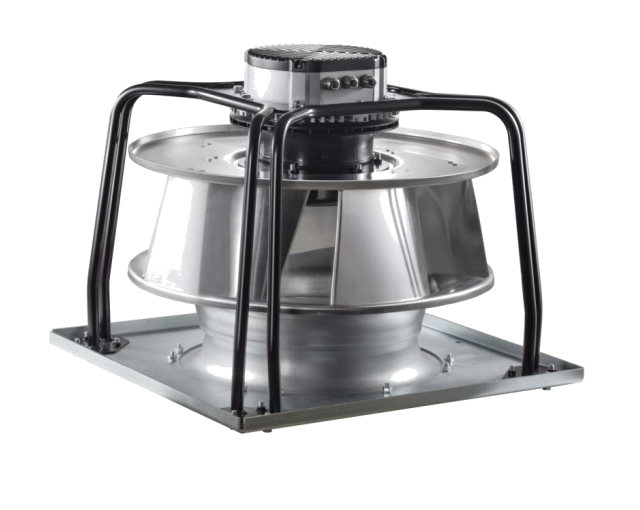

Общее описание вентилятора Weiguang EC102-50E3G01-B250-85A2-01-Z:
- Рабочее колесо изготовлено из легкого алюминиево-магниевого сплава, устойчивого к коррозии.
- Материал опорного кронштейна - сталь (окрашен черным), опорная пластина и входное сопло изготовлены из оцинкованной стали.
- Размер рабочего колеса 250 мм, объем расходуемого воздуха до 3380 м3/ч, статическое давление до 1240 Па.
- Двигатель с внешним ротором, приводимый в действие EC-технологией.
- В конструкции рабочего колеса используется полая конструкция аэродинамического профиля, обеспечивающая высокую эффективность и низкий уровень шума при работе.
- Рабочее колесо приварено с обеих сторон, прочное, надежное в работе.
- Вентилятор имеет встроенную конструкцию с вилкой, которую легко установить.

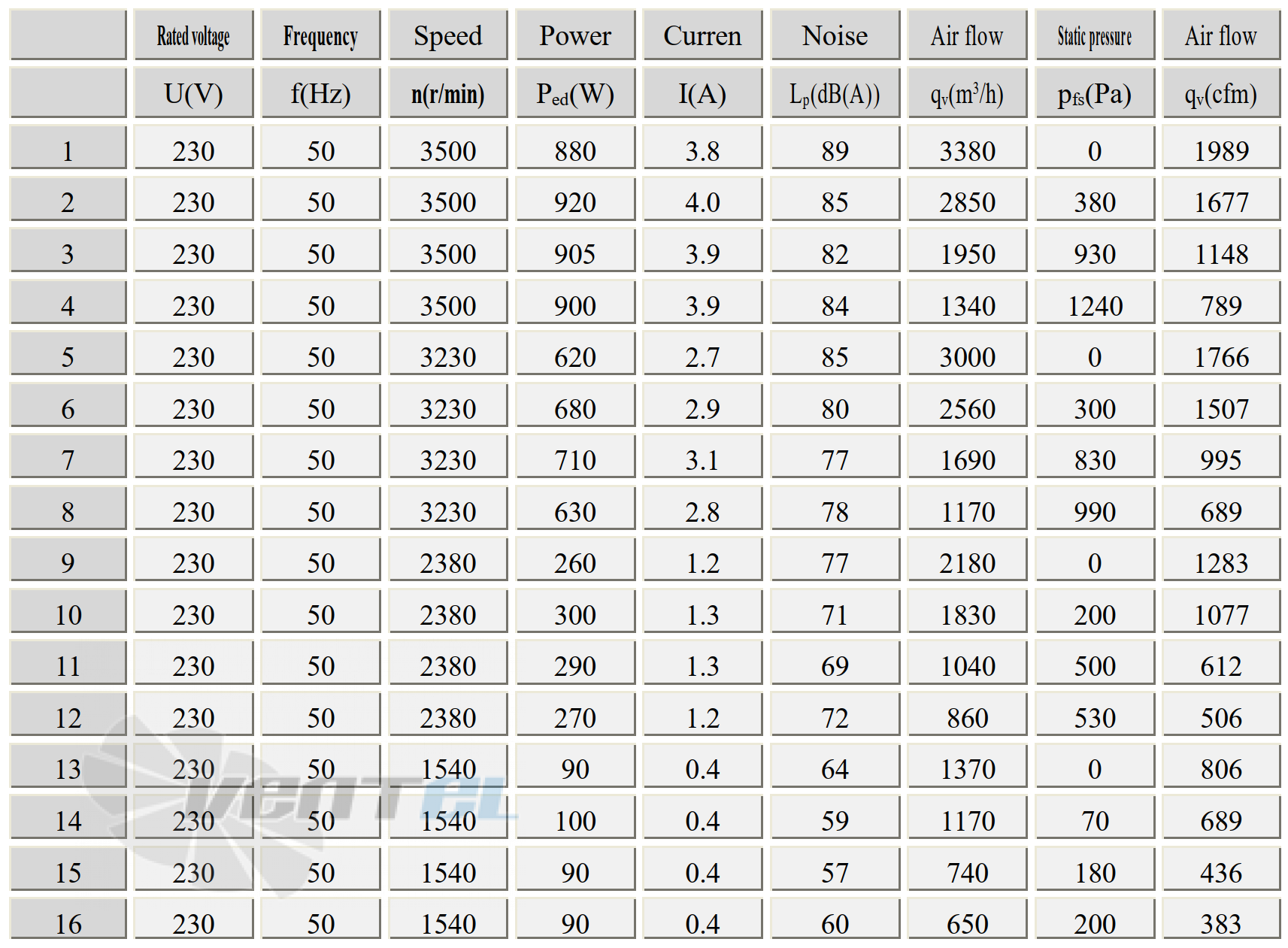

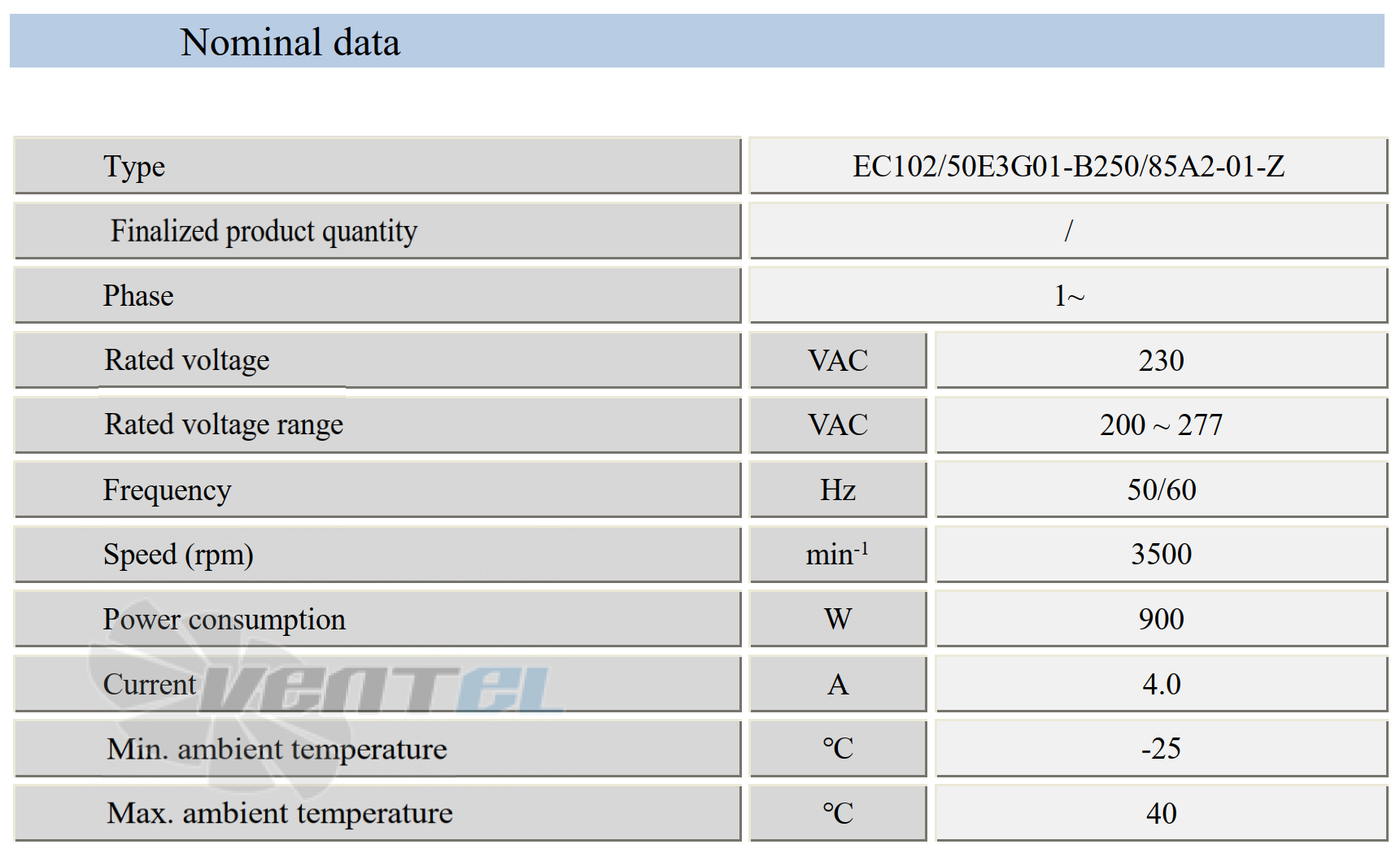

Рабочие параметры Weiguang EC102-50E3G01-B250-85A2-01-Z

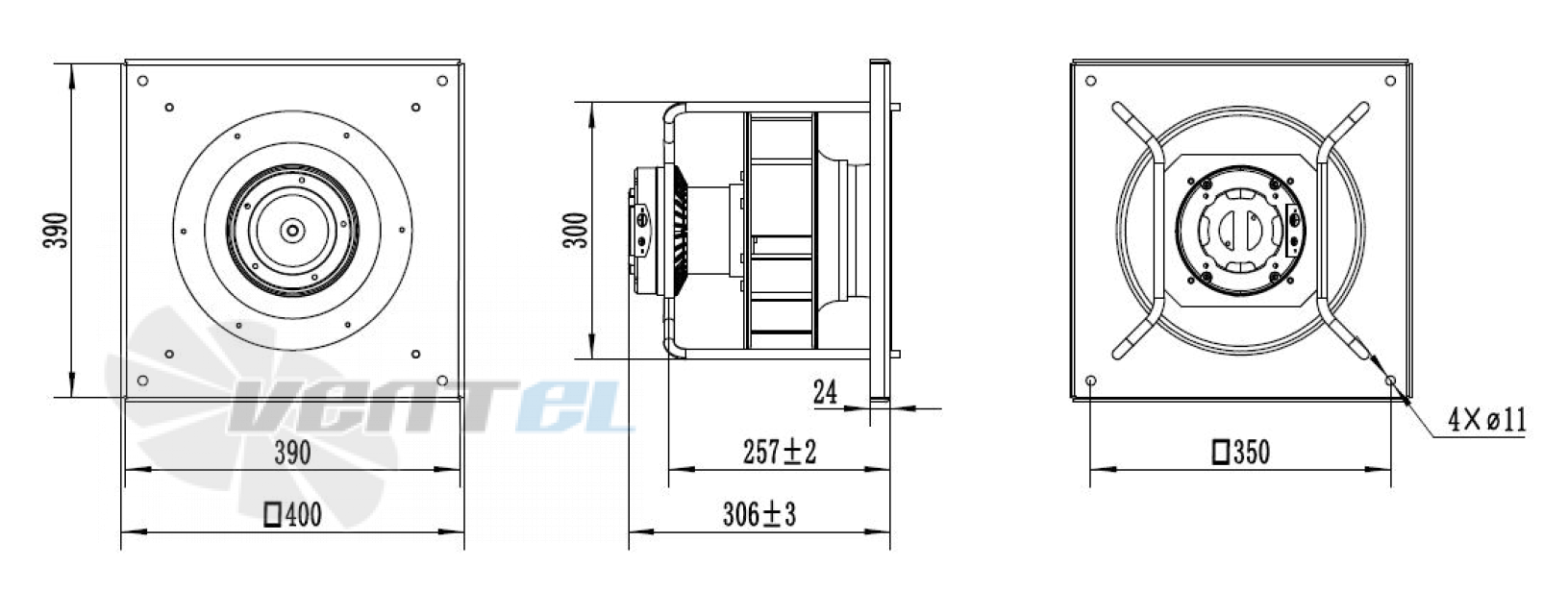

Присоединительные размеры
Кривая подбора рабочей точки

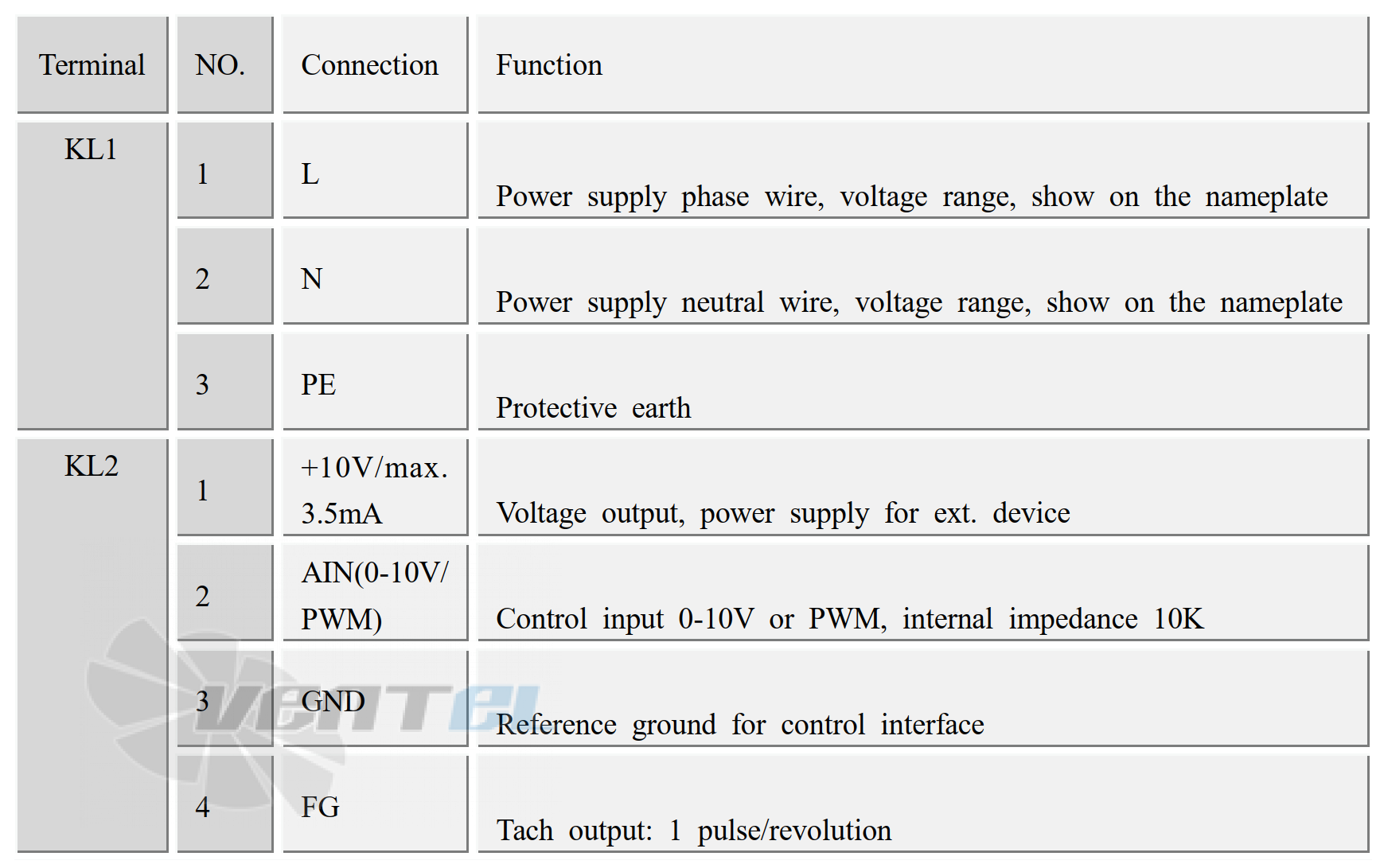

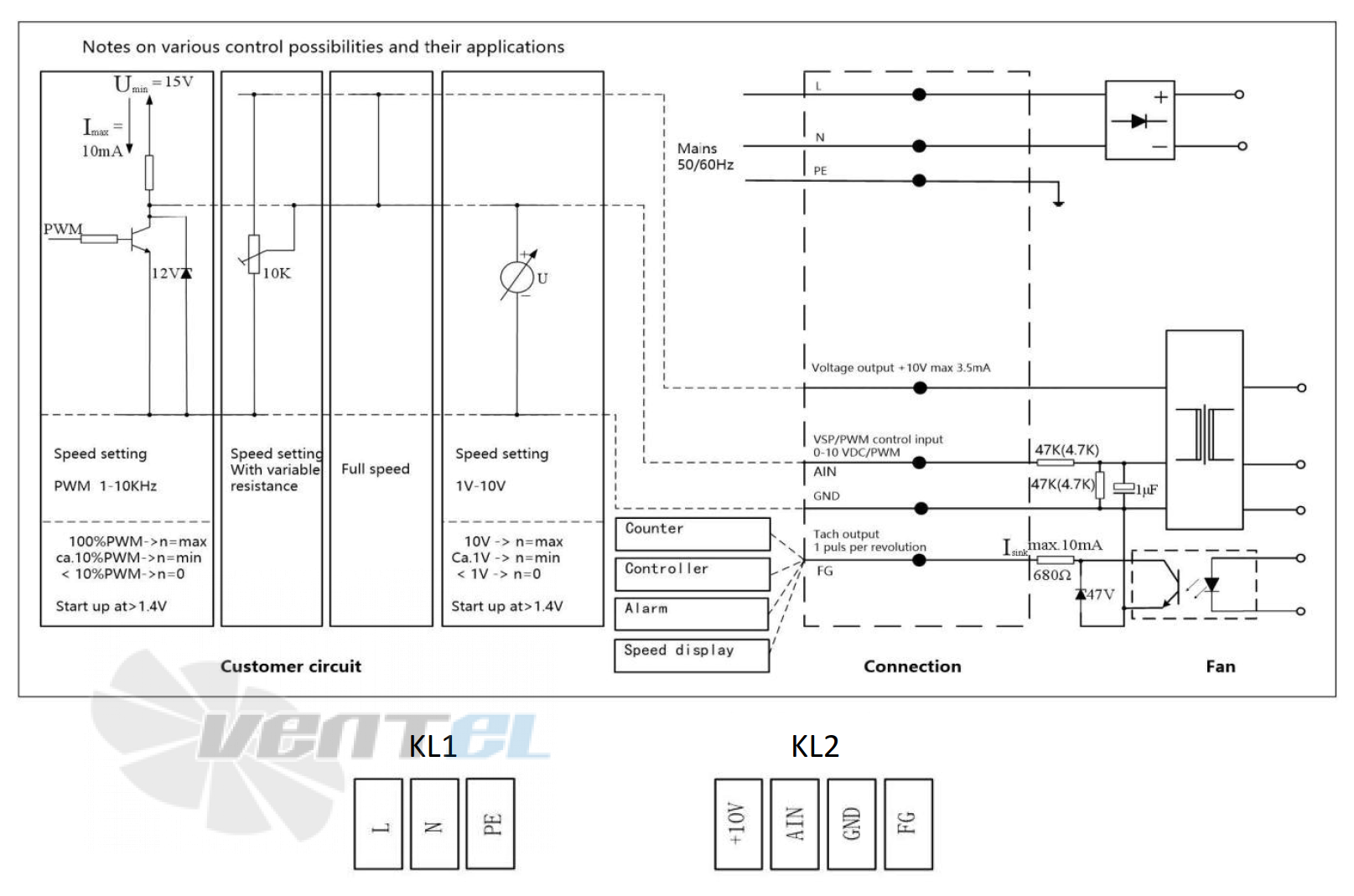

Схема электрического подключения

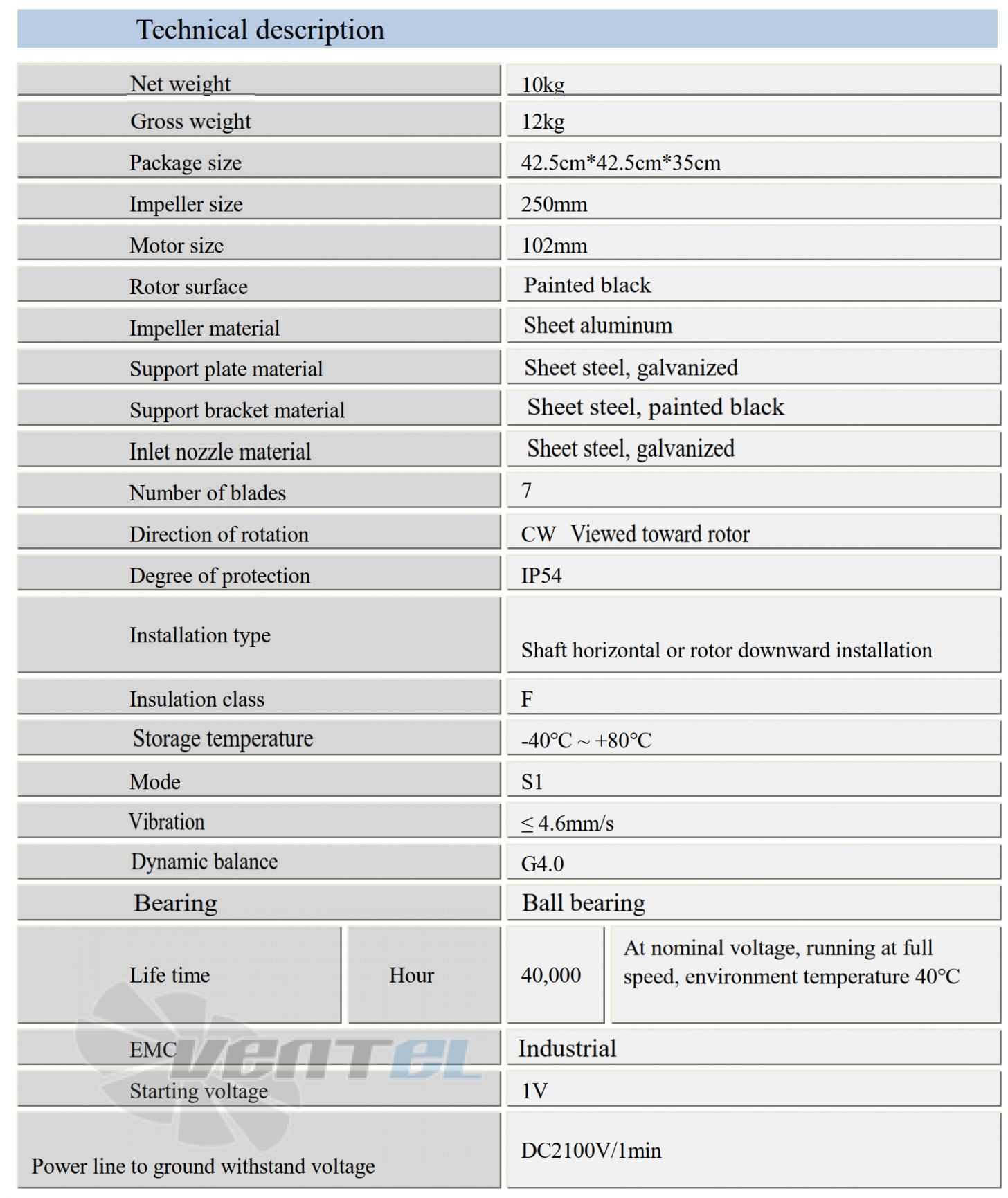

Характеристики
| Тип оборудования | Вентилятор |
| Тип вентилятора [AC/DC] | EC энергосберегающий |
| Конструкция | Радиальный |
| Типоразмер [мм] | 250 |
| Материал | Алюминий/Сталь |
| Подключение | Клеммная коробка |
| Подшипники | Шарикоподшипник (Ball) |
| Класс изоляции | «F» |
| Бренд | Weiguang |
| Серия | EC |
| Вес [кг] | 10 |
| Сила тока [A] | 4 |
| Производительность [м3/ч] | 3380 |
| Питание [В] | 230 |
| Исполнение | обратно загнутые лопатки |
| Частота вращения [об/мин] | 3500 |
| Частота вращения [rpm] | 3500 |
| Степень защиты | IP 54 |
| Мощность [кВт] | 0.9 |
| Мощность [W] | 900 |
| Давление [Pa] | 1240 |
