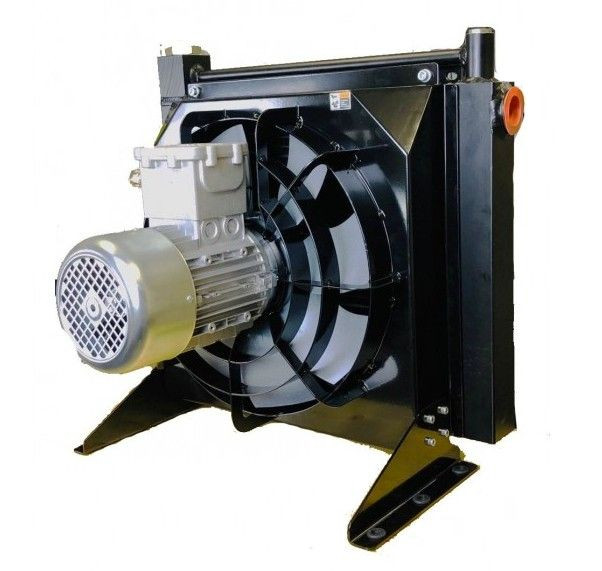

Маслоохладитель Аркаим МО8Д-ВЗ.3.3.В.00 теплообменник взрывозащищенный

Теплообменники Аркаим взрывозащищенные описание

М-серия взрывозащищенных теплообменников воздушно-масляного типа. Маслоохладители используются с целью охлаждения рабочей жидкости на опасных производственных объектах, во взрывоопасных зонах помещений и наружных установках, а также в зонах с горючей пылью. Оборудование применяется в нефтяной, металлургической, оборонной, пищевой, целлюлозо-бумажной промышленности, на химических заводах, в сфере энергетики, водоснабжения и пр. Теплообменники серии оборудованы взрывозащитными двигателями, крыльчатками из алюминиевого или полимерного сплава с антистатическими характеристиками, защитным кожухом. Термостат задает цикличность работы вентилятора. Маслоохладители серии могут быть запитаны от сети 220 или 380 В.

Технические параметры Аркаим МО8Д-ВЗ.3.3.В.00

• Номинальная пропускная способность радиатора - 280 л/мин;
• Максимальная пропускная способность радиатора - 400 л/мин;
• Напряжение электродвигателя - 380 В;
• Емкость маслоохладителя - 9 л.;
• Площадь рассеивания тепла радиатора - 65 м.кв.;
• Электродвигатель во взрывозащищенном исполнении 1 ExdeIIBT4;
• Номинальная мощность электродвигателя - 2,2 кВт;
• Номинальная частота вращения крыльчатки - 3000 об/мин;
• Направление потока воздуха - тип B (нагнетание);
• Рабочее давление до 10 бар.

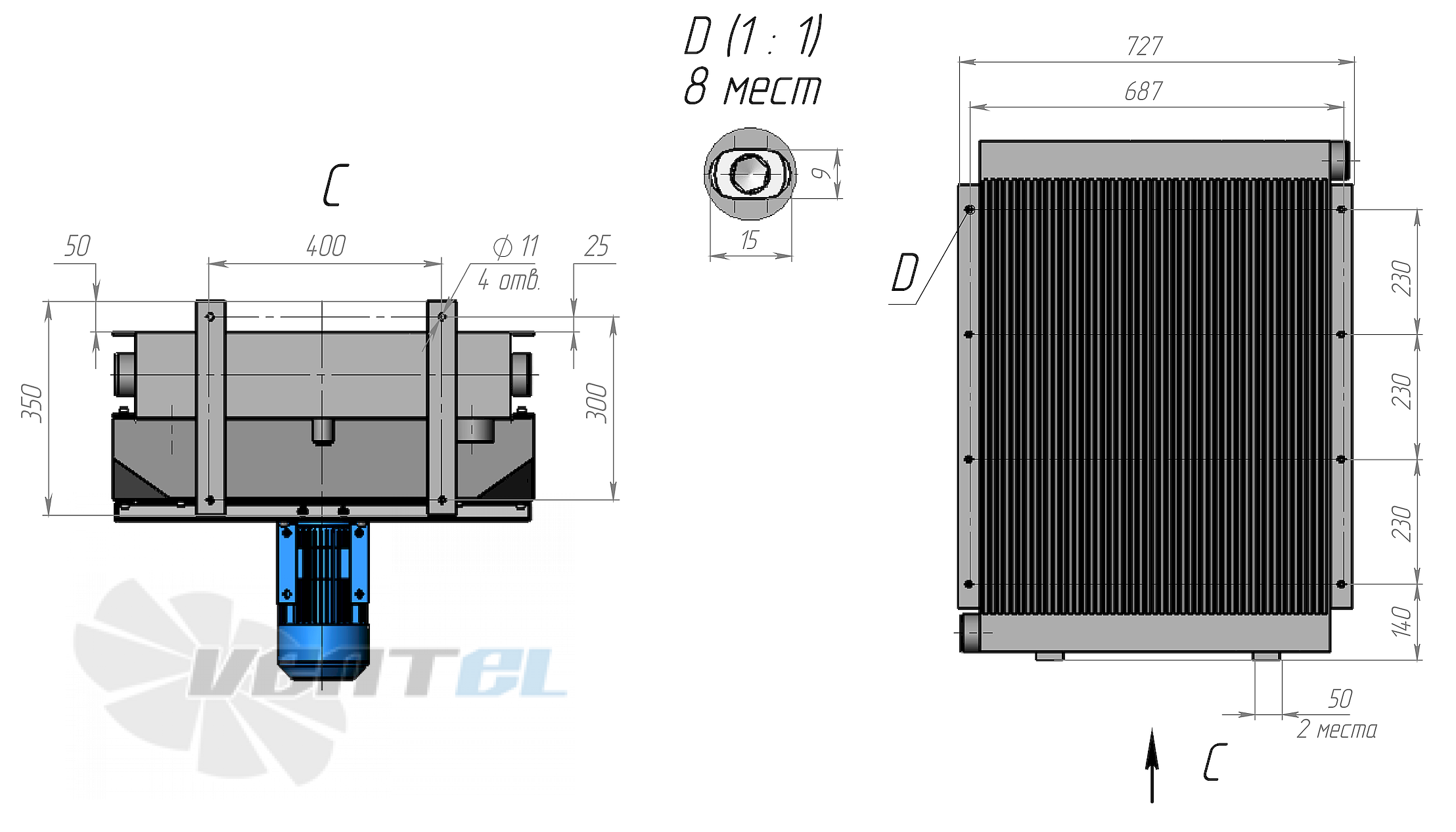

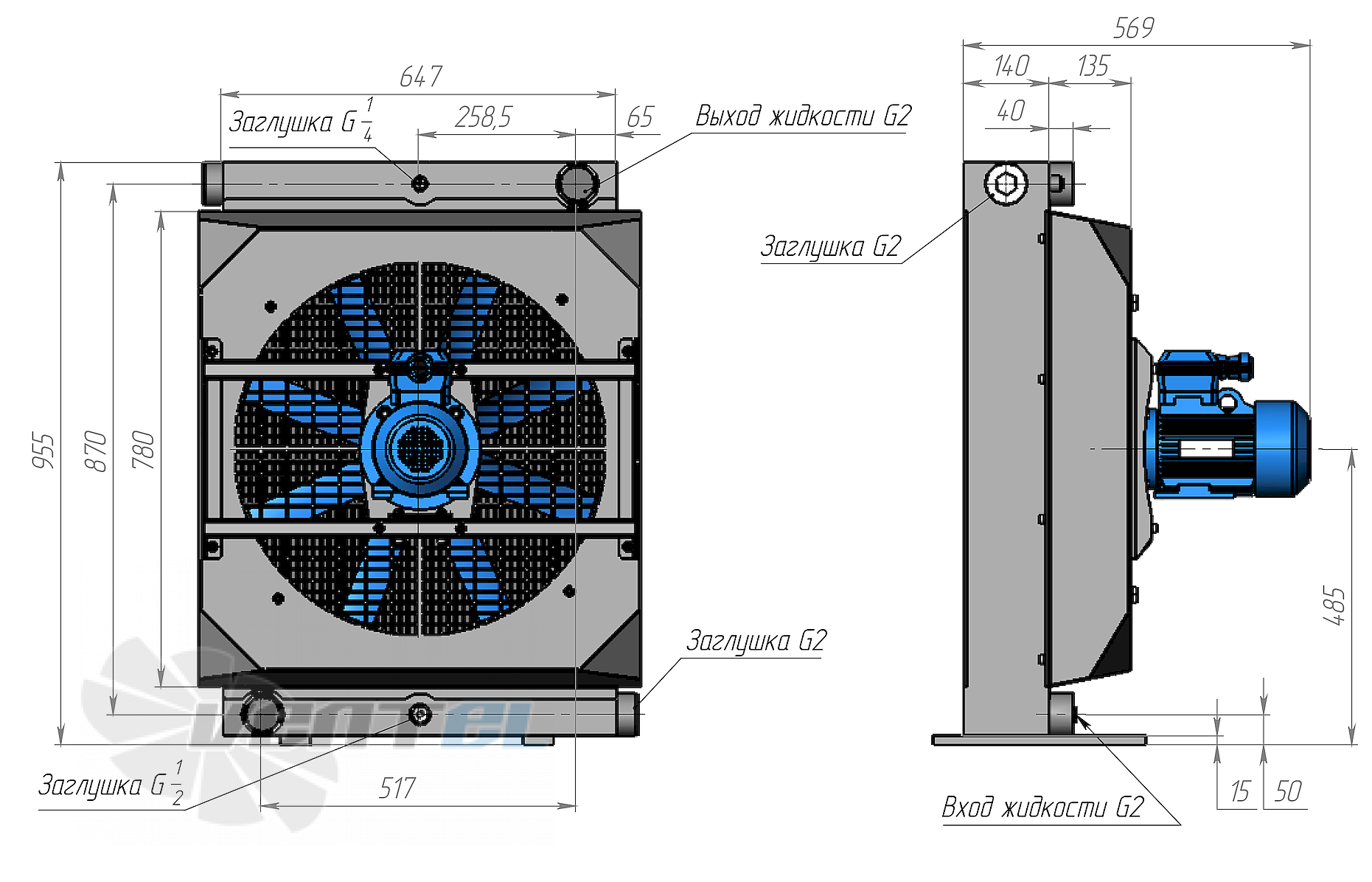

Чертеж, габаритные и присоединительные размеры

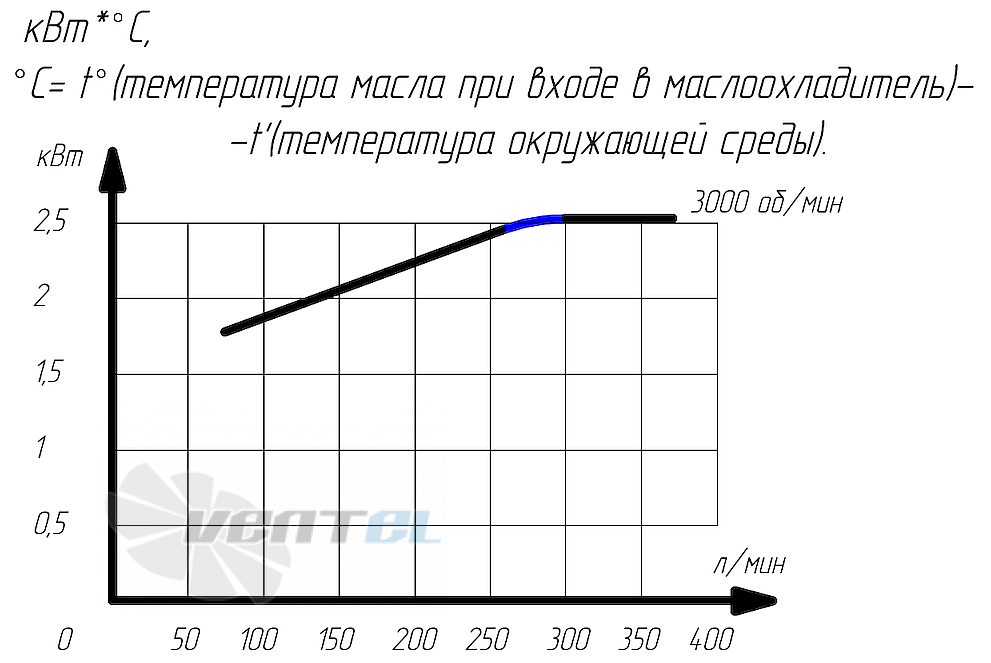

График производительности

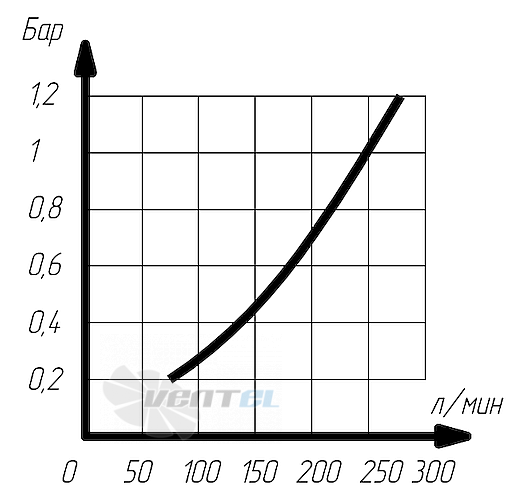

График падения давления
