R2E133-BH66-07 решение задач в области вентиляционной техники
 |
Каталог ралиальных вентиляторов 2007 - Русский |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
Расшифровка наименования
1) Тип
R – Центробежный вентилятор с обратнозагнутыми лопатками
одностороннего всасывания
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС–двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

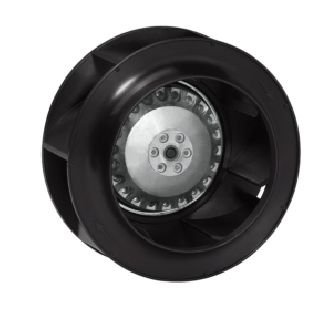

- Материал R2E133-BH66-07: рабочее колесо цельное из пластика РА 6.6 GV, задний диск– из листовой стали.
- Направление вращения: вправо, если смотреть на ротор.
- Класс защиты: IP 44.
- Сертификаты: СЕ.
Рабочие параметры:
График подбора рабочей точки
Габаритные размеры
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный |
| Типоразмер [мм] | 133 |
| Производительность [CFM] | 141.2 |
| Уровень шума [dB/A] | 53 |
| Бренд | Ebmpapst |
| Вес [кг] | 0.7 |
| Сила тока [A] | 0.11 |
| Производительность [м3/ч] | 240 |
| Частота [Гц] | 50 |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 2700 |
| Частота вращения [rpm] | 2700 |
| Мощность [кВт] | 0.025 |
| Мощность [W] | 25 |
-
