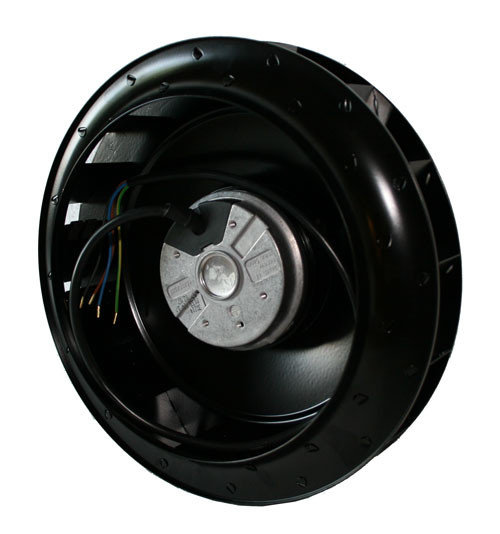

R2E250-AВт50-05 решение задач в области вентиляционной техники
 |
Каталог ралиальных вентиляторов 2007 - Русский |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
Расшифровка наименования R2E250-AВт50-05
1) Тип
R – Центробежный вентилятор с обратнозагнутыми лопатками
одностороннего всасывания
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС–двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
- Материал R2E250-AВт50-05: листовая сталь
- Направление вращения: вправо, если смотреть на ротор.
- Класс защиты IP 44.
- Сертификаты: СЕ.
Рабочие параметры:
График подбора рабочей точки
Габаритные размеры
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный |
| Типоразмер [мм] | 250 |
| Производительность [CFM] | 1047 |
| Уровень шума [dB/A] | 72 |
| Бренд | Ebmpapst |
| Вес [кг] | 3.1 |
| Сила тока [A] | 0.81 |
| Производительность [м3/ч] | 1780 |
| Частота [Гц] | 50 |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 2650 |
| Частота вращения [rpm] | 2650 |
| Мощность [кВт] | 0.185 |
| Мощность [W] | 185 |
