R4D250-AC10-03 решение задач в области вентиляционной техники
 |
Каталог ралиальных вентиляторов 2007 - Русский |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа

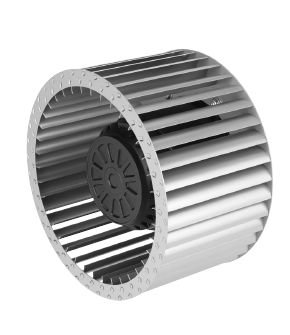

Описание R4D250-AC10-03:
- Материал: Спиральный корпус и рабочее колесо из оцинкованной листовой стали
- Класс защиты: IP54 (с учетом отверстий для стока конденсата)
- Класс изоляции: "F"
- Защита двигателя: c выведенными концами термопредохранителя.
- Сертификаты: СЕ
Технические характеристики R4D250-AC10-03
График подбора рабочей точки
Габаритные размеры
Расшифровка наименования
1) Тип
R – Центробежный вентилятор с обратнозагнутыми лопатками
одностороннего всасывания
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС–двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный |
| Типоразмер [мм] | 250 |
| Производительность [CFM] | 1529.4 |
| Уровень шума [dB/A] | 76 |
| Бренд | Ebmpapst |
| Вес [кг] | 9.7 |
| Сила тока [A] | 1.26 |
| Производительность [м3/ч] | 2600 |
| Частота [Гц] | 60 |
| Питание [В] | 380 |
| Частота вращения [об/мин] | 1560 |
| Частота вращения [rpm] | 1560 |
| Мощность [кВт] | 0.71 |
| Мощность [W] | 710 |
| Давление [Pa] | 150 |
-
