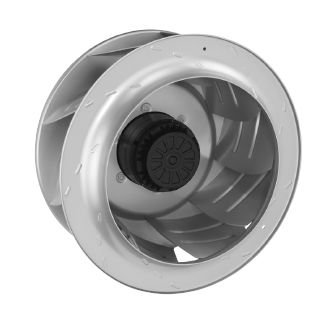

Вентилятор Ebmpapst R4D560-AQ03-01 центробежный

Артикул: R4D560-AQ03-01
В наличии
126 615

Радиальные рабочие колеса Ebmpapst

R4D560-AQ03-01 решение задач в области вентиляционной техники

pdf Каталог ралиальных вентиляторов 2007 - Русский

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном противодавлении (сопротивлении)
  • Напряжение питания – постоянное и переменное (1– / 3–фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа

Описание R4D560-AQ03-01:

  • Материал: Рабочее колесо из листового алюминия
  • Направление вращения: вправо, если смотреть на ротор.
  • Класс защиты IP 54 (с учетом положения при монтаже и отверстий для стока конденсата).
  • Класс изоляции "F".
  • Защита двигателя: с выведенными концами термопредохранителя.
  • Сертификаты: СЕ.

Технические характеристики R4D560-AQ03-01

Ebmpapst R4D560-AQ03-01 каталог

График подбора рабочей точки

Ebmpapst купить R4D560-AQ03-01

Габаритные размеры и арт. диффузора

Ebmpapst цена R4D560-AQ03-01

Расшифровка наименования

Расшифровка наименования  продукции Ebmpapst

1) Тип

R – Центробежный вентилятор с обратнозагнутыми лопатками
одностороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС–двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Радиальный
Типоразмер [мм] 560
Производительность [CFM] 6941.2
Уровень шума [dB/A] 77
Бренд Ebmpapst
Вес [кг] 28
Сила тока [A] 8.66
Производительность [м3/ч] 11800
Частота [Гц] 50
Питание [В] 230/400
Частота вращения [об/мин] 1365
Частота вращения [rpm] 1365
Мощность [кВт] 2.38
Мощность [W] 2380
