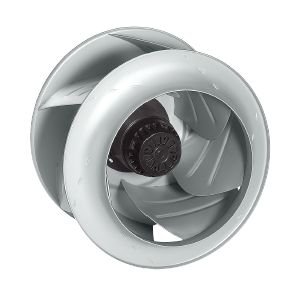

Вентилятор Ebmpapst R4E400-AR05-06 центробежный

Артикул: R4E400-AR05-06
В наличии
55 200

Радиальные рабочие колеса Ebmpapst R4D250-CD12-05

R4E400-AR05-06 AC рабочее колесо

pdf Тех описание Ebmpapst R4E400-AR05-06 - RU
pdf Инструкция по эксплуатации R4E400-AR05-06 - RU
pdf Каталог ралиальных вентиляторов 2007 - Русский
pdf Каталог ралиальных Blowers АС EC - 2011 - English

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора рабочих колес

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном сопротивлении
  • Напряжение питания – постоянное и переменное (1– фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа
  • Количество штук
  • Условия окружающей среды (влажность, температура,климат)
  • Диаметр рабочего колеса

Описание R4E400-AR05-06:

  • Класс защиты: IP 54
  • Класс изоляции: "F"

Рабочие параметры вентилятора R4E400-AR05-06

Тип R4E400-AR05-06
Мотор M4E094-FA
Фаза 1~
Номинальное напряжение VAC 230
Частота Hz 50
Скорость вращения min-1 1355
Потребляемая мощность [Вт] 375
Потребляемый ток A 1,75
Макс. темп. окр. среды °C 60
Мин. темп. окр. среды °C -40
Потребляемый ток A 1,75
Общий КПД ?es 43
Класс эффективности N 58
Входная мощность Pe kW 0,37
Расход воздуха m?/h 1870
Увелич. давления Pa 300
Скорость вращения min-1 1355

Техническое описание R4E400-AR05-06

Вес 7,0 kg
Размер двигателя 400 mm
Покрытие ротора С лакокрасочным покрытием черного цвета
Материал рабочего колеса Алюминиевая пластина
Количество лопастей 6
Направление вращения Справа, вид на ротор
Степень защиты IP 54
Класс изоляции F
Класс защиты от влажности F4-1
Максимально допустимая темп.
окружающей среды электродвигателя
+ 80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
- 40 °C
Положение при монтаже Любое
Отверстия для отвода конденсата -
Режим работы S1
Устройство подшипников электродвигателя Шарикоподшипник
Защита двигателя С реле контроля температуры (TW)
Вывод кабеля подключения Разл.
Класс защиты I (если защитный провод
подключен стороной заказчика)

График рабочей точки

Ebmpapst R4E400-AR05-06 график производительности

вентиляторы R4E400-AR05-06 параметры и характеристики

Схема электрического подключения

Схема R4E400-AR05-06 подключения

Расшифровка наименования

Расшифровка наименования  продукции Ebmpapst

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Радиальный
Типоразмер [мм] 400
Производительность [CFM] 1861.8
Бренд Ebmpapst
Вес [кг] 7
Сила тока [A] 1.75
Производительность [м3/ч] 3165
Частота [Гц] 50
Питание [В] 230
Частота вращения [об/мин] 1355
Частота вращения [rpm] 1355
Мощность [кВт] 0.375
Мощность [W] 375
Давление [Pa] 400

Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
