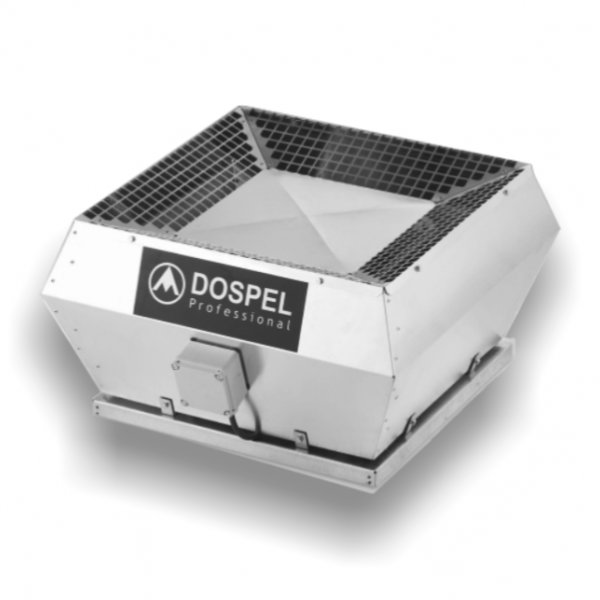

Крышные вентиляторы WDD принадлежат к группе промышленных вентиляторов, а конструкция относит их к радиальным вентиляторам с вертикальным выбросом воздуха. Вентиляторы WDD могут устанавливаться на крышах, где в связи с небольшим количеством места приток воздуха находится возле вентилятора. Вертикальный выброс воздуха минимизирует риск повторного забора использованного воздуха обратно в помещения. Вентилятор изготовлен из листов оцинкованной стали, а кожух, защищающий электрический двигатель от атмосферных осадков, из алюминия. Диапазон производительности перекачиваемого воздуха составляет от 1700 до 16 000 м3/ч.
Технические характеристики:
Описание | единица | WDD 560-L1 | WDD 560-L2 | WDD 560-H1 | WDD 560-H2 | WDD 560-H1 | WDD 560-H2 | WDD 630-H1 | WDD 630-H2 | WDD 710-H1 |
расход воздуха | м3/ч | 5150 | 7650 | 5150 | 8200 | 7550 | 10200 | 10000 | 15200 | 15960 |
4100 | 6500 | 5300 | 7500 | 8100 | 13100 | 13100 | ||||
статическое давление | Па | 275 | 600 | 270 | 580 | 310 | 700 | 430 | 950 | 550 |
140 | 450 | 190 | 445 | 300 | 840 | 405 | ||||
уровень звукового давления | дБ | 66 | 79 | 67 | 77 | 69 | 79 | 77 | 71 | 77 |
58 | 71 | 60 | 70 | 87 | 86 | 71 | ||||
максимальная температура окружающей среды | о C | 40 | 50 | 45 | 45 | 40 | 40 | 50 | 40 | 40 |
напряжение | В/Гц | 230/50 | 230/50 | 400/50 | 400/50 | 400/50 | 400/50 | 400/50 | 400/50 | 400/50 |
количество фаз | - | 1 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
мощность | кВт | 0,38 | 1,3 | 0,4 | 1,15 | 0,61 | 1,8 | 1 | 3,8 | 1 |
0,22 | 0,79 | 0,35 | 0,96 | 0,62 | 2,7 | 0,62 | ||||
частота вращения | мин-1 | 820 | 1320 | 870 | 1330 | 830 | 1230 | 850 | 1350 | 850 |
570 | 1040 | 570 | 860 | 560 | 1090 | 560 | ||||
сила тока | A | 1,65 | 5,7 | 0,89 | 2 | 1,05 | 3,4 | 2 | 6,2 | 2 |
0,22 | 1,3 | 0,58 | 1,8 | 1,1 | 4,4 | 1,1 | ||||
степень защиты двигателя | IP | 54 | 54 | 54 | 54 | 54 | 54 | 54 | 54 | 54 |
класс изоляции двигателя | F | F | F | F | F | F | F | F | F | |
переключатель | /Y | - | - | Высокие обороты | Высокие обороты | Высокие обороты | Высокие обороты | Высокие обороты | Высокие обороты | Высокие обороты |
Низкие обороты | Низкие обороты | Низкие обороты | Низкие обороты | Низкие обороты | Низкие обороты | Низкие обороты | ||||
вес | кг | 39 | 40 | 44 | 41 | 56 | 45 | 82 | 63 | 87 |
Габаритные размеры Dospel WDD 560:
WDD | A | B | C | D | a | b | h | z |
355 | 595 | 625 | 720 | 450 | 227 | 438 | 395 | 6 |
400 | 595 | 625 | 720 | 450 | 257 | 438 | 395 | 6 |
450 | 665 | 750 | 900 | 535 | 289 | 438 | 440 | 6 |
500 | 665 | 750 | 900 | 535 | 323 | 438 | 440 | 6 |
560 | 939 | 1015 | 1150 | 750 | 361 | 605 | 560 | 8 |
630 | 939 | 1015 | 1150 | 750 | 407 | 605 | 560 | 8 |
710 | 1035 | 1180 | 1350 | 840 | 460 | 674 | 680 | 8 |
Характеристики
Конструкция | Крышный |
Типоразмер [мм] | 560 |
Уровень шума [dB/A] | 79 |
Бренд | Dospel |
Вес [кг] | 45 |
Сила тока [A] | 3.4 |
Производительность [м3/ч] | 10200 |
Частота [Гц] | 50 |
Питание [В] | 400 |
Частота вращения [об/мин] | 1230 |
Мощность [кВт] | 1.8 |
Давление [Pa] | 700 |
