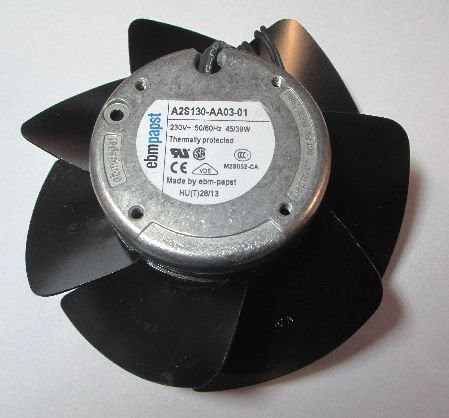

Описание вентилятор A2S130-AA03-01 AC
|
Тех описание Ebmpapst A2S130-AA03-01 - RU |
|
|
Каталог ралиальных вентиляторов 2007 - Русский |
|
|
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции Ebmpapst предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора вентилятора A2S130-AA03-01:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1 – фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
- Класс защиты: IP 20
- Класс изоляции: "B"
Рабочие параметры вентилятора A2S130-AA03-01
График рабочей точки A2S130-AA03-01
Габаритные размеры
Техническое описание A2S130-AA03-01
Схема электрического подключения
Расшифровка наименования
1) Тип
- A - осевой вентилятор
- S - осевой вентилятор с защитной решеткой
- W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
- D - Трехфазный двигатель
- Е - Однофазный двигатель с пусковым конденсатором
- G - ЕС-двигатель
- S - Двигатель с расщепленными полюсами
- Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;
5) Код механического исполнения;
6) Код электрического исполнения;
7) Код вариантов механического исполнения.
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Осевой |
| Типоразмер [мм] | 130 |
| Бренд | Ebmpapst |
| Вес [кг] | 0.9 |
| Сила тока [A] | 0.31 |
| Производительность [м3/ч] | 340 |
| Частота [Гц] | 50 |
| Питание [В] | 230 |
| Исполнение | Без крепежных элементов |
| Частота вращения [об/мин] | 2800 |
| Мощность [кВт] | 0.045 |
| Давление [Pa] | 59 |
-
Категории:
- Осевые
