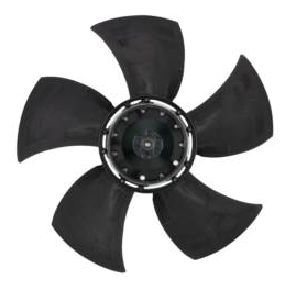

A4D350-AP08-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание A4D350-AP08-02:
- Класс защиты: IP 44
- Класс изоляции: "BF"
- Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора A4D350-AP08-02
| Тип A4D350-AP08-02 | ||
| Мотор M4D074-DF | ||
| Фаза | 3~ | 3~ |
| Номинальное напряжение VAC | 230 | 400 |
| Частота Hz | 50 ? | 50 Y |
| Соответствует нормативам | CE | CE |
| Скорость вращения min-1 | 1410 | 1410 |
| Входная мощность W | 130 | 130 |
| Потребляемый ток A | 0.61 | 0.35 |
| Макс. противодавление Pa | 90 | 90 |
| Макс. темп. окр. среды °C | 50 | 50 |
| Общий КПД | 30.7 | |
| Класс эффективности N | 42.2 | |
| Входная мощность kW | 0,15 | |
| Расход воздуха m?/h | 2110 | |
| Увелич. давления Pa | 80 | |
| Скорость вращения min-1 | 1385 | |
Техническое описание A4D350-AP08-02
| Размер двигателя | 350 mm |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал лопастей | Сталь, с лакокрасочным покрытием черного цвета |
| Количество лопастей | 5 |
| Направление потока | A |
| Направление вращения | По часовой стрелке, вид на ротор |
| Степень защиты | IP 44; в зависимости от монтажного положения |
| Класс изоляции | B |
| Класс защиты от влажности | F1-2 |
| Максимально допустимая темп. окружающей среды электродвигателя | + 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя | - 40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | 0,75 mA |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Осевой |
| Типоразмер [мм] | 350 |
| Бренд | Ebmpapst |
| Вес [кг] | 3.2 |
| Сила тока [A] | 0.61 |
| Производительность [м3/ч] | 3280 |
| Частота [Гц] | 50 |
| Исполнение | Без крепежных элементов |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 1410 |
| Мощность [кВт] | 0.13 |
| Давление [Pa] | 90 |
-
