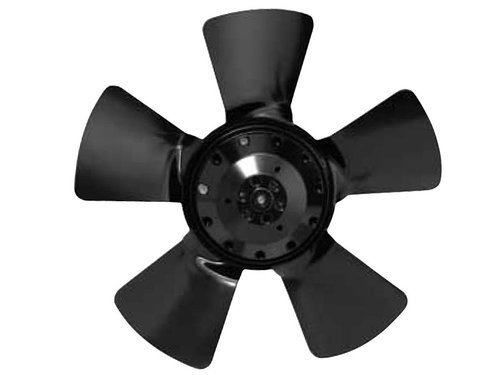

Вентилятор Ebmpapst A4E250-AA04-01 осевой

Описание вентилятор A4E250-AA04-01 AC

	Тех описание Ebmpapst A4E250-AA04-01 - RU
	Каталог ралиальных вентиляторов 2007 - Русский
	Каталог ралиальных Blowers АС EC - 2011 - English

Для множества применений в области вентиляции Ebmpapst предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора вентилятора A4E250-AA04-01:

• Производительность при заданном сопротивлении
• Напряжение питания – постоянное и переменное
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

• Класс защиты: IP 44
• Класс изоляции: "F"

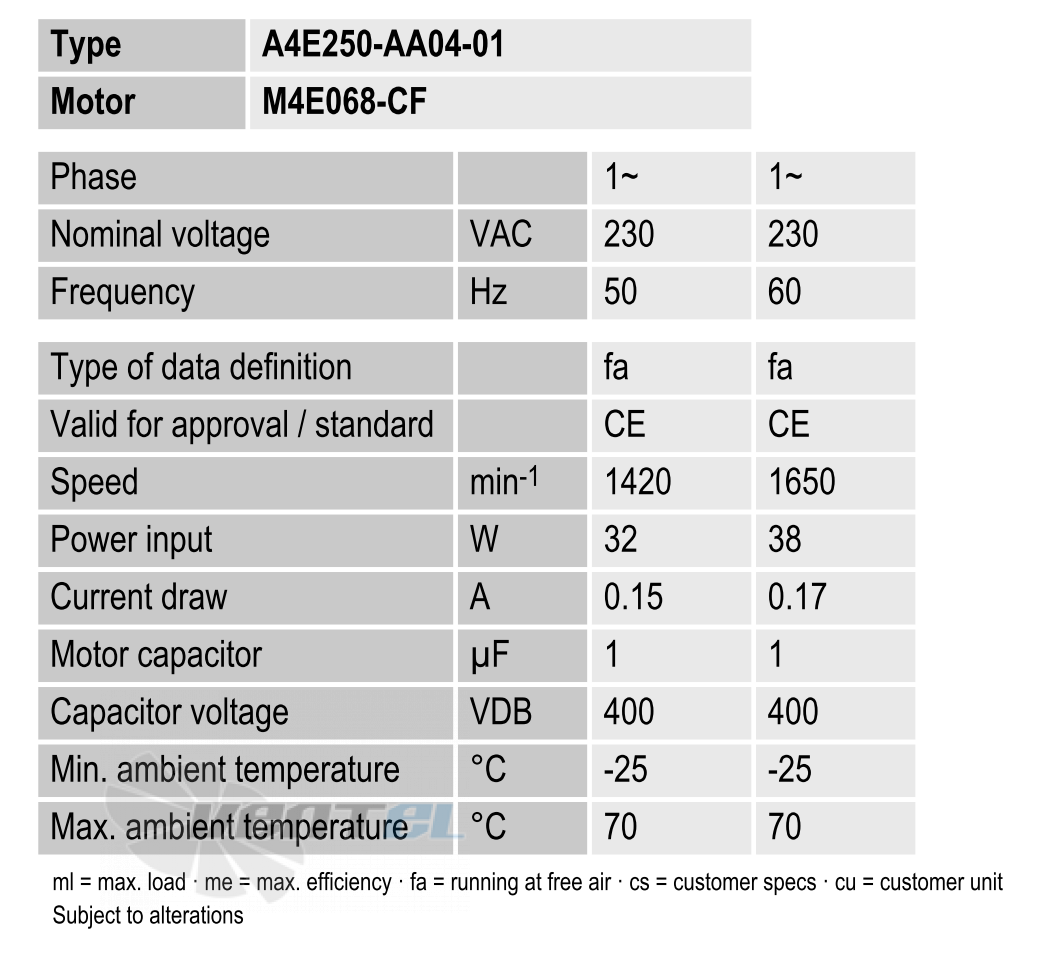

Рабочие параметры вентилятора A4E250-AA04-01

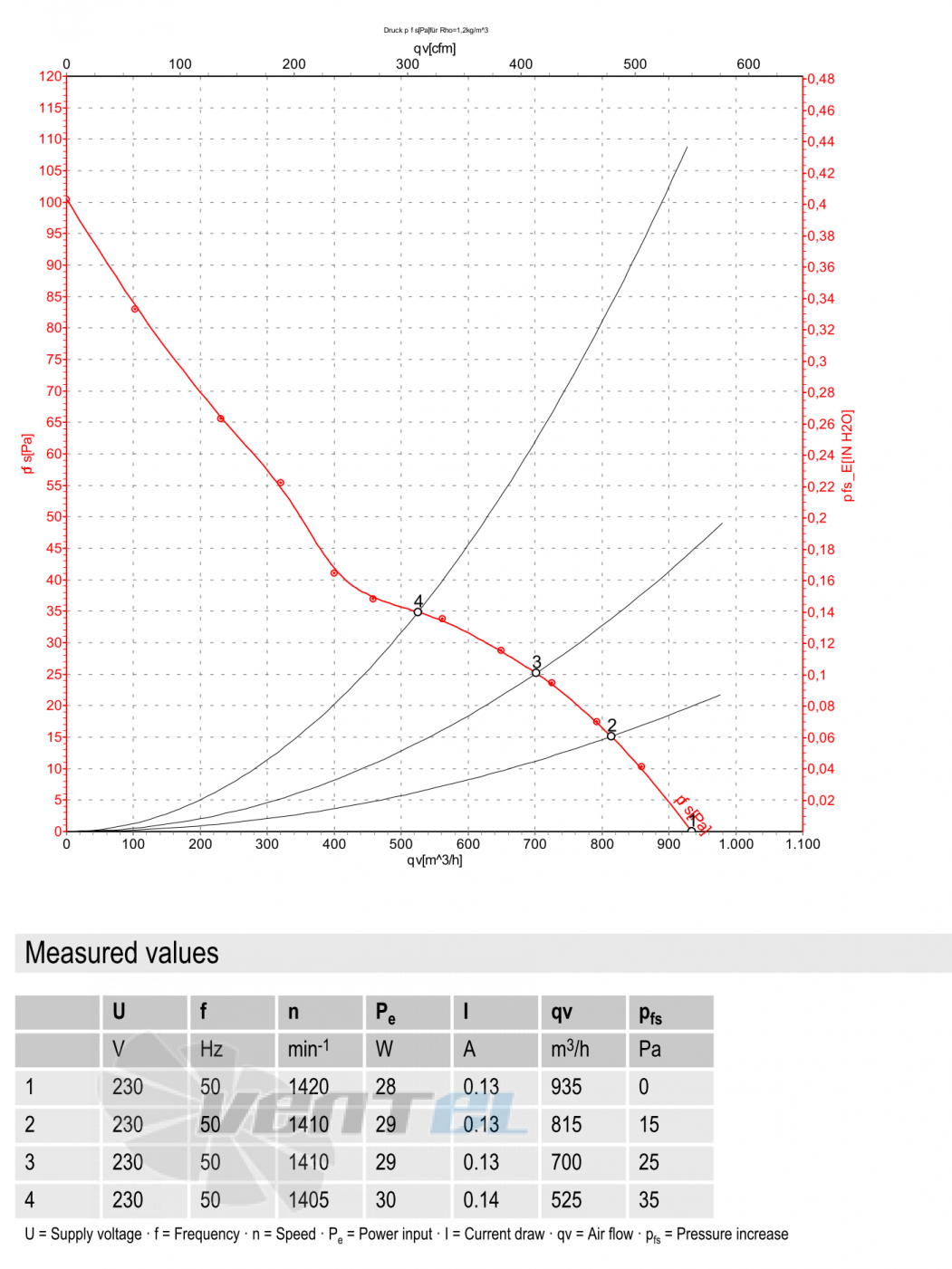

График рабочей точки A4E250-AA04-01

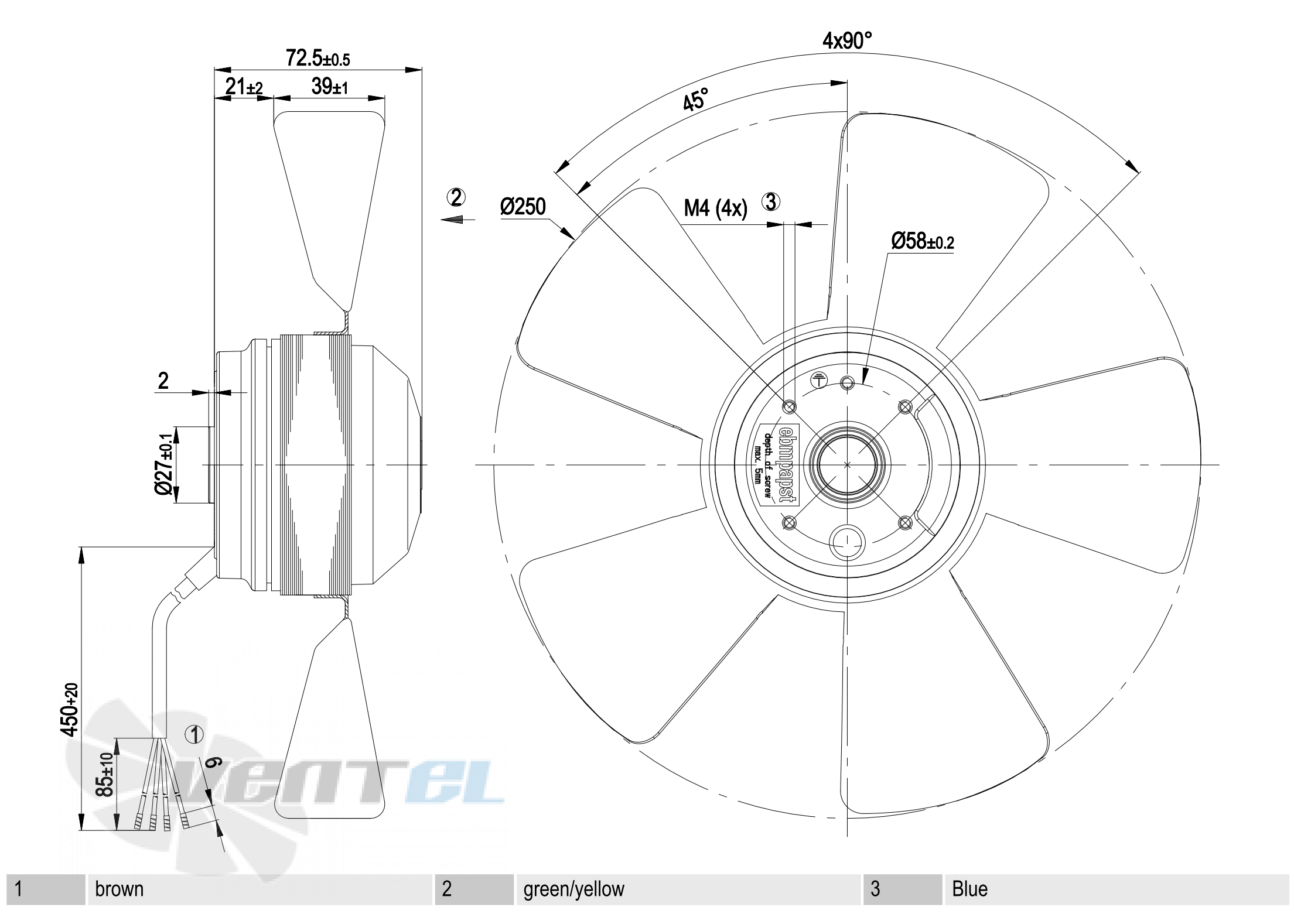

Габаритные размеры

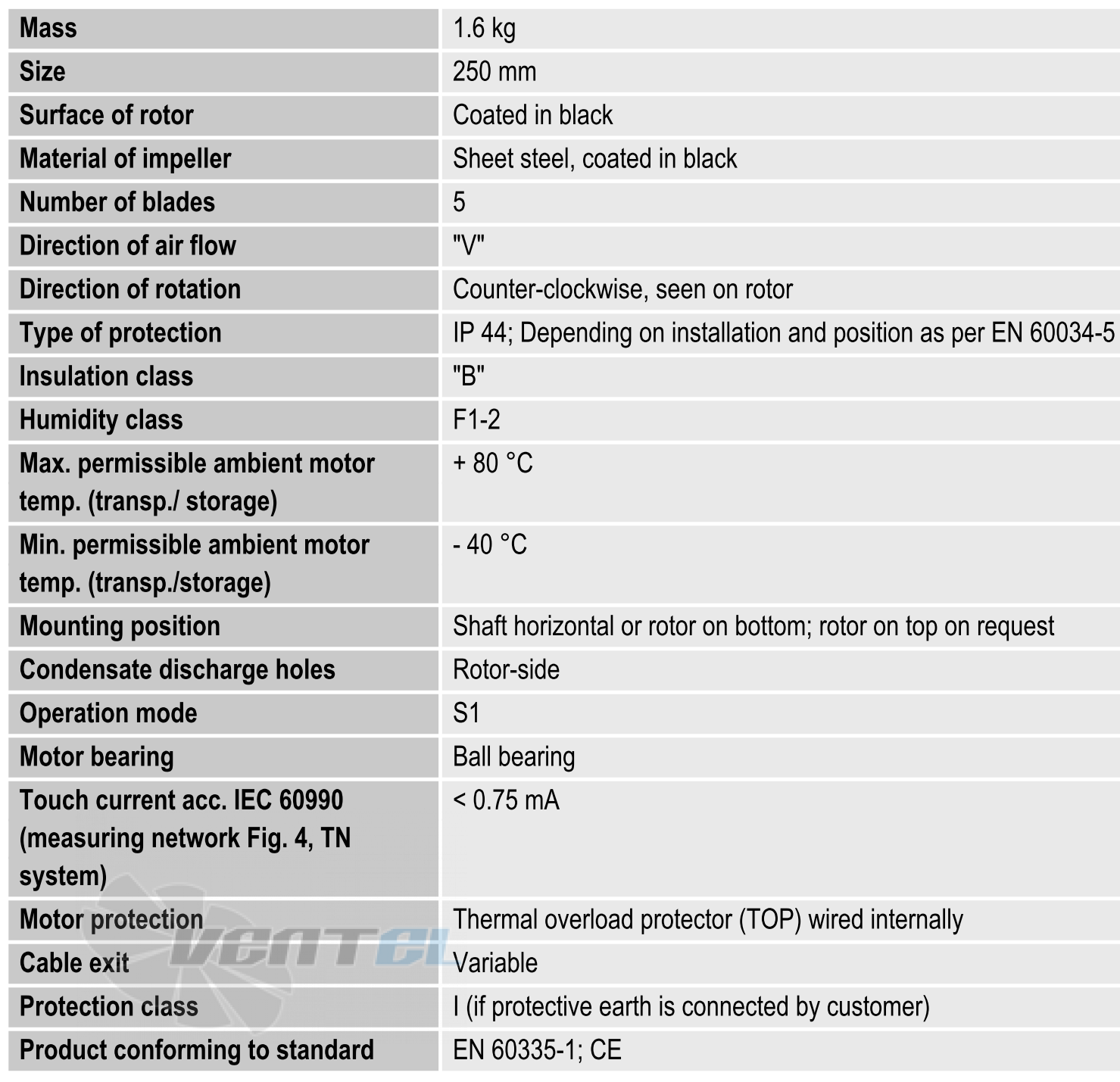

Техническое описание A4E250-AA04-01

Схема электрического подключения

Расшифровка наименования

1) Тип

• A - осевой вентилятор
• S - осевой вентилятор с защитной решеткой
• W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

• D - Трехфазный двигатель
• Е - Однофазный двигатель с пусковым конденсатором
• G - ЕС-двигатель
• S - Двигатель с расщепленными полюсами
• Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;

5) Код механического исполнения;

6) Код электрического исполнения;

7) Код вариантов механического исполнения.
