A6D910-AA01-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание A6D910-AA01-01:
- Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен
Рабочие параметры вентилятора A6D910-AA01-01
| Тип A6D910-AA01-01 | ||
| Мотор M6D138-NA | ||
| Фаза | 3~ | 3~ |
| Номинальное напряжение VAC | 400 | 400 |
| Подключение | ? | Y |
| Частота Hz | 50 | 50 |
| Метод опред. данных | мн | мн |
| Соответствует нормативам | CE | CE |
| Скорость вращения min-1 | 885 | 685 |
| Входная мощность W | 2480 | 1570 |
| Потребляемый ток A | 5,15 | 2,9 |
| Макс. противодавление Pa | 150 | 90 |
| Мин. темп. окр. среды °C | -40 | -40 |
| Макс. темп. окр. среды °C | 50 | 50 |
| Пусковой ток A | 18,6 | 6,2 |
| Общий КПД % | 36,1 | |
| Класс эффективности N | 40 | |
| Входная мощность kW | 2,46 | |
| Расход воздуха m?/h | 21770 | |
| Увелич. давления Pa | 142 | |
| Скорость вращения min-1 | 890 | |

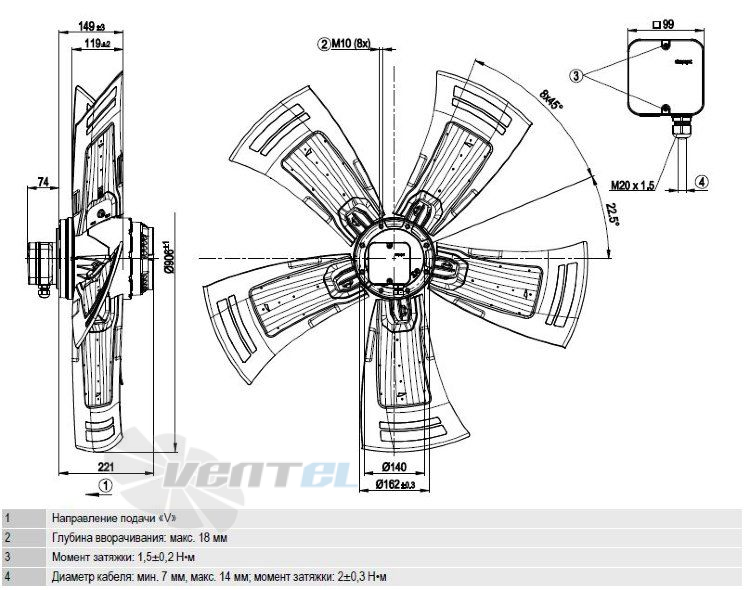

Техническое описание A6D910-AA01-01
| Вес | 27,8 kg |
| Размер двигателя | 910 mm |
| Покрытие ротора | Скрепление заливкой с алюминием |
| Материал клемной коробки | Полимер PP |
| Материал лопастей | Вкладыш из алюминиевой пластины, с полимерным покрытием PP |
| Количество лопастей | 5 |
| Угол атаки лопасти | 0° |
| Направление потока | «V» |
| Направление вращения | Справа, вид на ротор |
| Степень защиты | IP 54 |
| Класс изоляции | «F» |
| Класс защиты от влажности | F3-1 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
-40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | На стороне ротора и статора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
3,5 mA |
| Электрическое подсоединение | Через клеммную коробку |
| Защита двигателя | С реле контроля температуры (TW) |
| Вывод кабеля подключения | Осев |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
| Допуск | EAC; VDE |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Осевой |
| Типоразмер [мм] | 910 |
| Уровень шума [dB/A] | 78 |
| Бренд | Ebmpapst |
| Вес [кг] | 27.8 |
| Сила тока [A] | 5.15 |
| Производительность [м3/ч] | 32100 |
| Частота [Гц] | 50 |
| Питание [В] | 380 |
| Исполнение | Без крепежных элементов |
| Частота вращения [об/мин] | 885 |
| Мощность [кВт] | 2.48 |
| Давление [Pa] | 150 |
