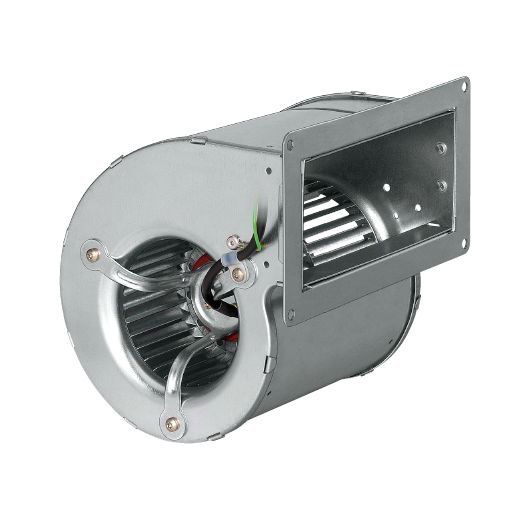

D2D146-AA24-23 в перёд загнутые лопатки, двухстороннее всасывание
 |
Тех описание Ebmpapst D2D146-AA24-23 - RU |
|
Каталог ралиальных вентиляторов 2007 - Русский |
|
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание D2E146-HT67-31:
- Класс защиты: IP 44
- Класс изоляции: "F"
Рабочие параметры вентилятора D2D146-AA24-23
| Тип D2D146-AA24-23 | ||
| Мотор M2D068-EC | ||
| Фаза | 3~ | 3~ |
| Номинальное напряжение VAC | 230 | 400 |
| Частота Hz | 50 | 50 |
| Подключение | ? | Y |
| Метод опред. данных | мн | мн |
| Соответствует нормативам | CE | CE |
| Скорость вращения min-1 | 1900 | 1900 |
| Входная мощность W | 265 | 265 |
| Потребляемый ток A | 0,72 | 0,41 |
| Мин. темп. окр. среды °C | -25 | -25 |
| Макс. темп. окр. среды °C | - | - |
| Общий КПД | 30,3 | |
| Класс эффективности N | 41,8 | |
| Входная мощность kW | 0,15 | |
| Расход воздуха m?/h | 440 | |
| Увелич. давления Pa | 379 | |
| Скорость вращения min-1 | 2495 | |
Техническое описание D2D146-AA24-23
| Вес | 4,6 kg |
| Размер двигателя | 146 mm |
| Материал рабочего колеса | Листовая сталь, горячее цинкование |
| Материал корпуса | Листовая сталь, горячее цинкование |
| Подвеска электродвигателя | Крепление двигателя посредством консолей с односторонним креплением |
| Направление вращения | Слева, вид на ротор |
| Степень защиты | IP 44 |
| Класс изоляции | F |
| Класс защиты от влажности | F2-2 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
- 40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
0,75 mA |
| Защита двигателя | С реле контроля температуры (TW) |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный |
| Типоразмер [мм] | 146 |
| Материал | Сталь |
| Подшипники | Шарикоподшипник (Ball) |
| Производительность [CFM] | 515 |
| Бренд | Ebmpapst |
| Вес [кг] | 4.6 |
| Сила тока [A] | 0.41 |
| Производительность [м3/ч] | 875 |
| Частота [Гц] | 50 |
| Питание [В] | 230/400 |
| Частота вращения [об/мин] | 1900 |
| Частота вращения [rpm] | 1900 |
| Мощность [кВт] | 0.265 |
| Мощность [W] | 265 |
| Давление [Pa] | 420 |
-
