R1G085-AB05-01 поставки и подбор по характеристикам
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа

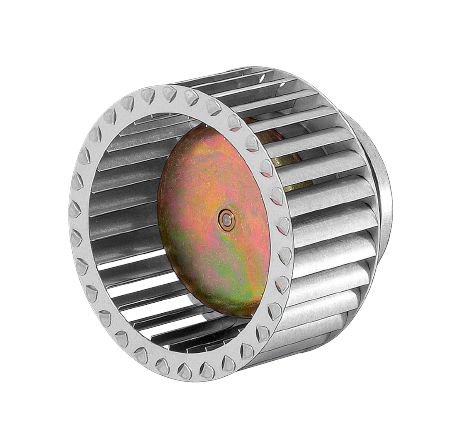

Описание R1G085-AB05-01:
- Материал: спиральный корпус изготовлен из алюминия, литого под давлением, рабочее колесо – из оцинкованной листовой стали.
- Техническое оснащение: управляющий вход 0 – 10 В / ШИМ, таховывод.
- Направление вращения: вправо, если смотреть на ротор.
- Класс защиты: IP20.
- Монтажное положение и отверстия для слива конденсата: без отверстий для слива конденсата монтажное положение любое.
Технические характеристики R1G085-AB05-01
График подбора рабочей точки
Габаритные размеры
Расшифровка наименования
1) Тип
D – Центробежный вентилятор двухстороннего всасывания
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС–двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
Тип вентилятора [AC/DC] | DC постоянного тока |
Типоразмер [мм] | 85 |
Производительность [CFM] | 56 |
Уровень шума [dB/A] | 57 |
Бренд | Ebmpapst |
Вес [кг] | 0.5 |
Сила тока [A] | 0.64 |
Производительность [м3/ч] | 95 |
Питание [В] | 24 |
Частота вращения [об/мин] | 2850 |
Частота вращения [rpm] | 2850 |
Мощность [кВт] | 0.014 |
Мощность [W] | 14 |
Давление [Pa] | 0 |
