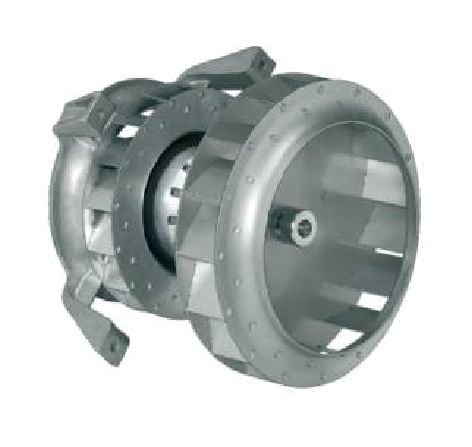

Вентилятор Ebmpapst R2D225-AG02-10 горячего воздуха

Артикул: R2D225-AG02-10
В наличии
70 840

Радиальные рабочие колеса Ebmpapst

R2D225-AG02-10 поставки и подбор по характеристикам

pdf Каталог ралиальных вентиляторов 2007 - Русский
pdf Каталог ралиальных Blowers АС EC - 2011 - English

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Циркуляционные вентиляторы R2D225-AG02-10

Циркуляционные вентиляторы разработаны с учетом специальных требований для обеспечения циркуляции горячего воздуха, например, в хлебопекарных печах и духовках, вертикальных автономных кондиционерах, стерилизационных установках, установках для нагревания блюд и подогрева посуды и др.

Конструкция вентилятора состоит из двигателя с расщепленными полюсами, монтируемого с помощью специальных крепежных подшипниковых щитов за пределами горячей зоны, и центробежного рабочего колеса из листовой стали FAL, высококачественной стали или литого под давлением алюминия, которое работает в зоне воздействия высокой температуры. Горячий воздух создается устройствами, не входящими в комплект поставляемых нами изделий..

В зависимости от типа и требований используются металлокерамические подшипники скольжения с термостойкими смазочными материалами или шарикоподшипники. Максимально допустимая температура подшипника составляет 120 °С. Конструкции с подшипниками скольжения можно использовать только при горизонтальном расположении вала;
с шарикоподшипниками допустимы любые положения при монтаже. 1
Класс изоляции обмотки - Н.

В зависимости от предусмотренных мер по обеспечению тепловой изоляции между двигателем и рабочим колесом вентилятора и материала, из которого изготовлено колесо, температура циркулирующего воздуха может достигать примерно 250 °С, кратковременно даже 500 °С (например, при пиролитической автоматической очистке духовок).

Описанные ниже стандартные типы демонстрируют широкие возможности выбора. Обеспечиваемая производительность циркуляции в значительной мере зависит от расположения вентилятора при монтаже, так что указанные значения производительности, давления и частоты вращения носят только ориентировочный характер и соответствуют типичным условиям монтажа. Для серийного производства можно согласовывать  мощность двигателя, крепление, длину вала и параметры рабочего колеса.

Критерии выбора вентиляторов горячего воздуха

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном сопротивлении
  • Напряжение питания – постоянное и переменное (1– / 3–фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа
  • Количество штук
  • Условия окружающей среды (влажность, температура,климат)
  • Диаметр рабочего колеса

Описание R2D225-AG02-10:

  • Материал: рабочее колесо для циркуляции горячего воздуха из нержавеющей стали
  • Подшипниковая опора: шариподшипник, не требующий технического обслуживания
  • Вращение: R2D225-AG02-10 по часовой стрелки если смотреть на колесо горячего воздуха
  • Подключение: клеммная колодка
  • Класс изоляции: "F"

Рабочие параметры вентилятора R2D225-AG02-10

Тип R2D225-AG02-10
Мотор M2E068-DF
Фаза 1~
Номинальное напряжение VAC 230/400
Частота Hz 50
Скорость вращения min-1 2700/3000
Входная мощность W 165/250
Потребляемый ток A 0,51
Макс. противодавление Pa 0
Макс. темп. окр. среды °C 250
Макс. темп. кратковременно окр. среды °C 500

Техническое описание R2D225-AG02-10

Размер двигателя 225 mm
Покрытие ротора Без лакокрасочного покрытия
Материал рабочего колеса Крепление двигателя посредством консолей с односторонним креплением
Степень защиты IP 00
Класс изоляции F
Класс защиты от влажности F0
Максимально допустимая темп.
окружающей среды электродвигателя
+ 80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
- 40 °C
Отверстия для отвода конденсата -
Режим работы S1
Устройство подшипников электродвигателя Шарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
0,75 mA
Вывод кабеля подключения Осев.
Класс защиты I (если защитный провод
подключен стороной заказчика)

График рабочей точки

Ebmpapst R2D225-AG02-10 график производительности

Схема электрического подключения

Схема R2D225-AG02-10 подключения

Расшифровка наименования

Расшифровка наименования  продукции Ebmpapst

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Радиальный
Типоразмер [мм] 225
Производительность [CFM] 735.3
Бренд Ebmpapst
Вес [кг] 4
Сила тока [A] 0.51
Производительность [м3/ч] 1250
Частота [Гц] 50
Питание [В] 230/400
Частота вращения [об/мин] 3000
Частота вращения [rpm] 3000
Мощность [кВт] 0.25
Мощность [W] 250
Давление [Pa] 400
