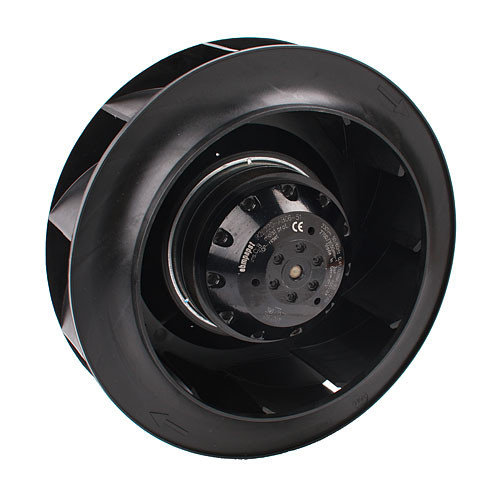

Вентилятор Ebmpapst R2E180-CB28-01 центробежный

Артикул: R2E180-CB28-01
В наличии
14 145

Радиальные рабочие колеса Ebmpapst R2E180-CB28-01

R2E180-CB28-01 AC рабочее колесо

pdf Тех описание Ebmpapst R2E180-CB28-01

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Описание Ebmpapst R2E180-CB28-01

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном противодавлении (сопротивлении)
  • Напряжение питания – постоянное и переменное (1- / 3-фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа и место применения
  • Количество шт.
  • Условия окружающей среды (влажность, температура,климат)
  • Диаметр рабочего колеса
  • Класс защиты: IP 44 (учесть положение при монтаже и наличие отверстий для слива конденсата)
  • Класс изоляции: "B"
  • Защита двигателя: температурный предохранитель с выведен

Рабочие параметры Ebmpapst R2E180-CB28-01

Ebmpapst R2E180-CB28-01 производительность и мощность

характеристики и параметры

График рабочей точки

Ebmpapst R2E180-CB28-01 график производителньости

Габаритные размеры

Габаритные размеры

Схема электрического подключения

Схема электрического подключения

Расшифровка наименования

Расшифровка наименования продукции Ebmpapst

Тип

  • A - осевой вентилятор
  • S - осевой вентилятор с защитной решеткой
  • W - осевой вентилятор со стеновым колесом
  • R - рабочее колесо

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

  • D - Трехфазный двигатель
  • Е - Однофазный двигатель с пусковым конденсатором
  • G - ЕС-двигатель
  • S - Двигатель с расщепленными полюсами
  • Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя

  • 5) Код механического исполнения
  • 6) Код электрического исполнения
  • 7) Код вариантов механического исполнения

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Радиальный
Типоразмер [мм] 180
Класс изоляции «B»
Производительность [CFM] 258.8
Бренд Ebmpapst
Вес [кг] 1.3
Сила тока [A] 0.28
Производительность [м3/ч] 440
Частота [Гц] 50
Питание [В] 230
Частота вращения [об/мин] 2630
Частота вращения [rpm] 2630
Мощность [кВт] 0.06
Мощность [W] 60
Давление [Pa] 220
