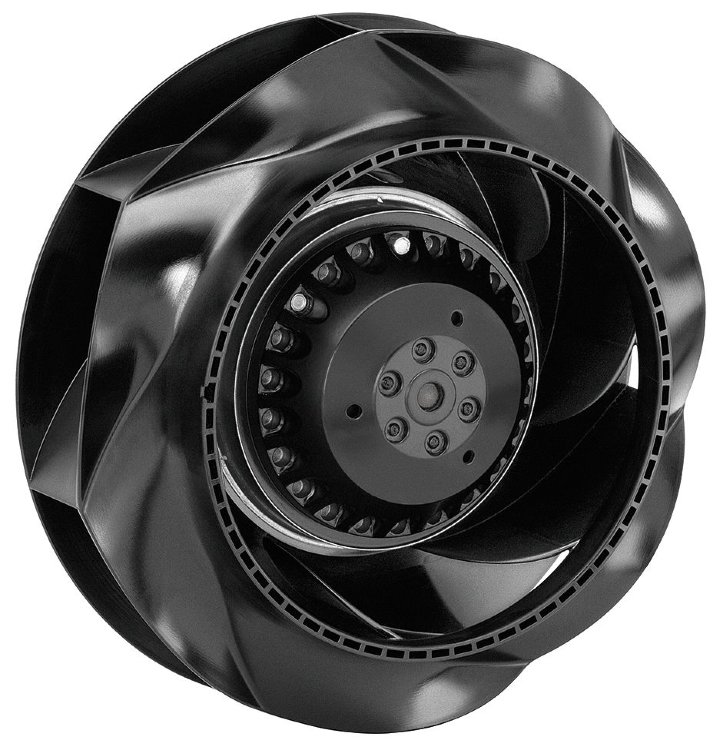

R2E190-RA26-20 AC рабочее колесо
 |
Тех описание Ebmpapst R2E190-RA26-20 - EN |
|
Каталог ралиальных вентиляторов 2007 - Русский |
|
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес R2E190-RA26-20:
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
- Класс защиты: IP 44
- Класс изоляции: "B"
Рабочие параметры вентилятора R2E190-RA26-20
График рабочей точки R2E190-RA26-20
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный |
| Типоразмер [мм] | 190 |
| Производительность [CFM] | 326.5 |
| Уровень шума [dB/A] | 68 |
| Бренд | Ebmpapst |
| Вес [кг] | 1.2 |
| Производительность [м3/ч] | 555 |
| Частота [Гц] | 60 |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 2500 |
| Частота вращения [rpm] | 2500 |
| Мощность [кВт] | 0.07 |
| Мощность [W] | 70 |
-
