Вентилятор Ebmpapst R2E225-AG01-21 горячего воздуха

R2E225-AG01-21 поставки и подбор по характеристикам

	Тех описание Hyblade Ebmpapst R2E225-AG01-21 - EN
	Каталог ралиальных вентиляторов 2007 - Русский
	Каталог ралиальных Blowers АС EC - 2011 - English

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

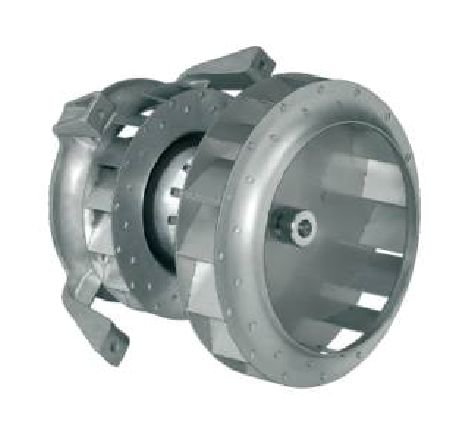

Циркуляционные вентиляторы R2E225-AG01-21

Циркуляционные вентиляторы разработаны с учетом специальных требований для обеспечения циркуляции горячего воздуха, например, в хлебопекарных печах и духовках, вертикальных автономных кондиционерах, стерилизационных установках, установках для нагревания блюд и подогрева посуды и др.

Конструкция вентилятора состоит из двигателя с расщепленными полюсами, монтируемого с помощью специальных крепежных подшипниковых щитов за пределами горячей зоны, и центробежного рабочего колеса из листовой стали FAL, высококачественной стали или литого под давлением алюминия, которое работает в зоне воздействия высокой температуры. Горячий воздух создается устройствами, не входящими в комплект поставляемых нами изделий..

В зависимости от типа и требований используются металлокерамические подшипники скольжения с термостойкими смазочными материалами или шарикоподшипники. Максимально допустимая температура подшипника составляет 120 °С. Конструкции с подшипниками скольжения можно использовать только при горизонтальном расположении вала;
с шарикоподшипниками допустимы любые положения при монтаже. 1
Класс изоляции обмотки - Н.

В зависимости от предусмотренных мер по обеспечению тепловой изоляции между двигателем и рабочим колесом вентилятора и материала, из которого изготовлено колесо, температура циркулирующего воздуха может достигать примерно 250 °С, кратковременно даже 500 °С (например, при пиролитической автоматической очистке духовок).

Описанные ниже стандартные типы демонстрируют широкие возможности выбора. Обеспечиваемая производительность циркуляции в значительной мере зависит от расположения вентилятора при монтаже, так что указанные значения производительности, давления и частоты вращения носят только ориентировочный характер и соответствуют типичным условиям монтажа. Для серийного производства можно согласовывать  мощность двигателя, крепление, длину вала и параметры рабочего колеса.

Критерии выбора вентиляторов горячего воздуха

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном сопротивлении
• Напряжение питания – постоянное и переменное (1– / 3–фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание R2E225-AG01-21:

• Материал: рабочее колесо для циркуляции горячего воздуха из нержавеющей стали
• Подшипниковая опора: шариподшипник, не требующий технического обслуживания
• Подключение: клеммная колодка
• Класс изоляции: "F"

Рабочие параметры вентилятора R2E225-AG01-21

Техническое описание R2E225-AG01-21

График рабочей точки

Схема электрического подключения

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
