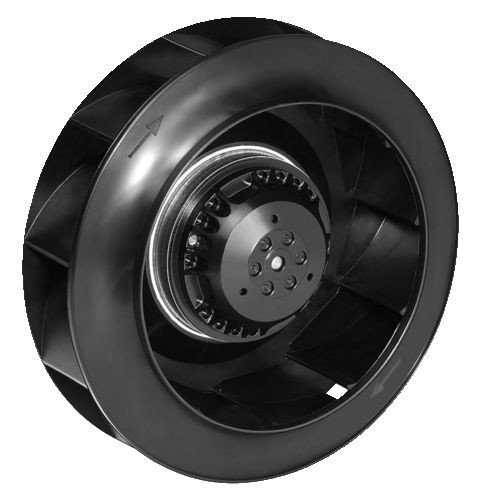

Вентилятор Ebmpapst R2E250-RA50-09 центробежный

Артикул: R2E250-RA50-09
В наличии
37 145

Радиальные рабочие колеса Ebmpapst

R2E250-RA50-09 решение задач в области вентиляционной техники

pdf Каталог ралиальных вентиляторов 2007 - Русский

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном противодавлении (сопротивлении)
  • Напряжение питания – постоянное и переменное (1– / 3–фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа

Расшифровка наименования R2E250-RA50-09

Расшифровка наименования

1) Тип

R – Центробежный вентилятор с обратнозагнутыми лопатками
одностороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС–двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Описание

То, чем является HyBlade® для осевых вентиляторов, RadiCal® является для радиальных вентиляторов: дальнейший прорыв в вентиляционной технике и технике для кондиционирования воздуха. Радикальным здесь является как снижение уровня шума, так и снижение потребления энергии. Потому что, как и в случае с HyBlade® лопасти вентилятора RadiCal® состоят из пластмассы, усиленной стекловолокном. Это позволяет реализовать аэродинамическую оптимизированную форму, которая практически в два раза снижает уровень шума и значительно сокращает потребляемую мощность.

Но и ЕС-двигатели GreenTech были нами усовершенствованны, а точнее стали более малогабаритными. В результате этого общие габариты вентиляторов стали явно компактнее и на них без проблем можно заменить имеющиеся АС-вентиляторы. В сочетании с оптимизированным теплообменом двигателей и тем самым с повышенной энергоэффективностью экономится до 50% энергии по сравнению с АС-решениями. Таким образом, RadiCal не только с лёгкостью удовлетворяет имеющимся директивам по защите окружающей среды, но лучшим образом разработан с ориентацией на будущее.

Вентиляторы RadiCal® ebm-papst представлены различных размеров и уровней мощности для самых различных видов использования; по желанию, они поставляются также в виде модулей, готовых к установке.

Рабочие параметры

Центробежный R2E250-RA50-09

Характеристики КПД
EBMPAPST R2E250-RA50-09

вентилятор R2E250-RA50-09

График подбора рабочей точки вентилятора

Цены и каталоги EBMPAPST R2E250-RA50-09

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Радиальный
Типоразмер [мм] 250
Производительность [CFM] 1547
Уровень шума [dB/A] 75
Бренд Ebmpapst
Вес [кг] 2.1
Сила тока [A] 0.93
Производительность [м3/ч] 2630
Частота [Гц] 50
Питание [В] 230
Частота вращения [об/мин] 2500
Частота вращения [rpm] 2500
Мощность [кВт] 0.21
Мощность [W] 210
