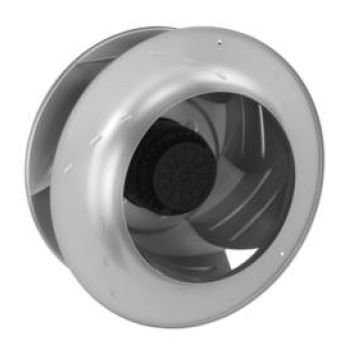

Вентилятор Ebmpapst R4D450-AK01-07 центробежный

Артикул: R4D450-AK01-07
В наличии
58 420

Радиальные рабочие колеса Ebmpapst R4D450-AK01-07назад загнутые лопатки, одностороннее всасывание

R4D450-AK01-07 AC рабочее колесо

pdf Тех описание Ebmpapst R4D450-AK01-07 - EN
pdf Инструкция по эксплуатации R4D450-AK01-07 -EN
pdf Каталог ралиальных вентиляторов 2007 - Русский
pdf Каталог ралиальных Blowers АС EC - 2011 - English

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора рабочих колес

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном сопротивлении
  • Напряжение питания – постоянное и переменное (1– фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа
  • Количество штук
  • Условия окружающей среды (влажность, температура,климат)
  • Диаметр рабочего колеса

Описание R4D450-AK01-07:

  • Класс защиты: IP 54
  • Класс изоляции: "F"

Рабочие параметры вентилятора R4D450-AK01-07

Тип R4D450-AK01-07
Мотор M4D110-GF
Фаза 3~ 3~
Номинальное напряжение VAC 230 400
Частота Hz 50 50
Скорость вращения min-1 1350 1350
Потребляемая мощность [Вт] 740 740
Потребляемый ток A 2,6 1,5
Макс. темп. окр. среды °C 80 80
Мин. темп. окр. среды °C -40
Общий КПД ?es 50
Класс эффективности N 62
Входная мощность Pe kW 0,72
Расход воздуха m?/h 3515
Увелич. давления Pa 370
Скорость вращения min-1 1350

Техническое описание R4D450-AK01-07

11,64 kg
Размер двигателя 450 mm
Покрытие ротора Черным покрытием
Материал рабочего колеса Алюминиевая пластина
Количество лопастей 6
Направление вращения Справа, вид на ротор
Степень защиты IP 54
Класс изоляции F
Класс защиты от влажности F5
Максимально допустимая темп.
окружающей среды электродвигателя
+ 80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
- 40 °C
Положение при монтаже Горизонтальное расположение вала или ротор внизу
Отверстия для отвода конденсата -
Режим работы S1
Устройство подшипников электродвигателя Шарикоподшипник
Защита двигателя С реле контроля температуры (TW)
Вывод кабеля подключения Разл.
Класс защиты I (если защитный провод
подключен стороной заказчика)

График рабочей точки

Ebmpapst R4D450-AK01-07 график производительности

вентиляторы R4D450-AK01-07 параметры и характеристики

Схема электрического подключения

Схема R4D450-AK01-07 подключения

Расшифровка наименования

Расшифровка наименования  продукции Ebmpapst

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Радиальный
Типоразмер [мм] 450
Производительность [CFM] 3529.4
Уровень шума [dB/A] 79
Бренд Ebmpapst
Вес [кг] 11.64
Сила тока [A] 2.6
Производительность [м3/ч] 6000
Частота [Гц] 50
Питание [В] 230/400
Частота вращения [об/мин] 1350
Частота вращения [rpm] 1350
Мощность [кВт] 0.74
Мощность [W] 740
Давление [Pa] 500
