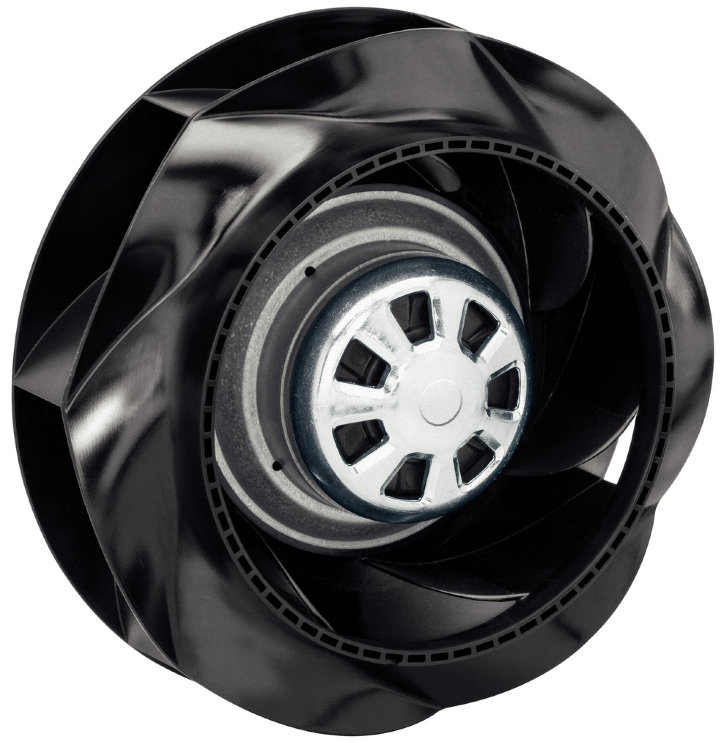

Вентилятор Ebmpapst R4D630-RB15-01 центробежный

Артикул: R4D630-RB15-01
В наличии
135 125

Радиальные рабочие колеса Ebmpapst R4D630-RB15-01назад загнутые лопатки, одностороннее всасывание

R4D630-RB15-01 AC рабочее колесо

pdf Тех описание Ebmpapst R4D630-RB15-01 - RU
pdf Инструкция по эксплуатации R4D630-RB15-01 - RU
pdf Каталог ралиальных вентиляторов 2007 - Русский
pdf Каталог ралиальных Blowers АС EC - 2011 - English

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора рабочих колес

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном сопротивлении
  • Напряжение питания – постоянное и переменное (1– фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа
  • Количество штук
  • Условия окружающей среды (влажность, температура,климат)
  • Диаметр рабочего колеса

Описание R4D630-RB15-01:

  • Класс защиты: IP 20
  • Класс изоляции: "F"

Рабочие параметры вентилятора R4D630-RB15-01

Тип R4D630-RB15-01
Мотор M4D138-LA
Фаза 3~ 3~
Номинальное напряжение VAC 230 400
Частота Hz 50 50
Скорость вращения min-1 1345 1345
Потребляемая мощность [Вт] 3570 3570
Потребляемый ток A 11,5 6,63
Макс. темп. окр. среды °C 40 40
Мин. темп. окр. среды °C -40
Пусковой ток, A 39 22,5

Техническое описание R4D630-RB15-01

28,7 kg
Размер двигателя 630 mm
Покрытие ротора Скрепление заливкой с алюминием
Материал рабочего колеса Полимер РР
Количество лопастей 6
Направление вращения Справа, вид на ротор
Степень защиты IP 20
Класс изоляции F
Класс защиты от влажности F0
Максимально допустимая темп.
окружающей среды электродвигателя
+ 80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
- 40 °C
Положение при монтаже Любое
Отверстия для охлаждения На стороне ротора и статора
Режим работы S1
Устройство подшипников электродвигателя Шарикоподшипник
Защита двигателя С реле контроля температуры (TW)
Вывод кабеля подключения Боков.
Класс защиты I (если защитный провод
подключен стороной заказчика)

График рабочей точки

Ebmpapst R4D630-RB15-01 график производительности

вентиляторы R4D630-RB15-01 параметры и характеристики

Схема электрического подключения

Схема R4D630-RB15-01 подключения

Расшифровка наименования

Расшифровка наименования  продукции Ebmpapst

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Радиальный
Типоразмер [мм] 630
Производительность [CFM] 10464.7
Уровень шума [dB/A] 90
Бренд Ebmpapst
Вес [кг] 28.7
Сила тока [A] 11.5
Производительность [м3/ч] 17790
Частота [Гц] 50
Питание [В] 230
Частота вращения [об/мин] 1345
Частота вращения [rpm] 1345
Мощность [кВт] 3.57
Мощность [W] 3570
Давление [Pa] 800
