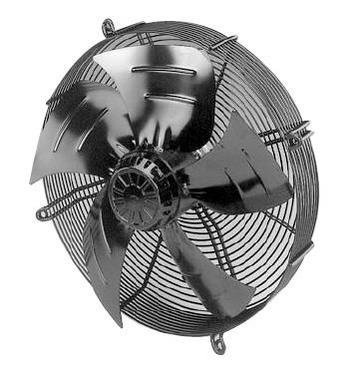

Вентилятор Ebmpapst S4D560-AM03-01 осевой

Артикул: S4D560-AМ03-01
В наличии
60 720

вентиляторы S4D560-AM03-01Ebm S4D560-AM03-01 Hyblade

pdf Тех описание Hyblade Ebmpapst S4D560-AM03-01 - RU
pdf Каталог Hyblade 2012 350-450 мм - EN
pdf Каталог Hyblade 2010 500-910 мм - EN

S4D560-AM03-01 описание

Для множества применений в области вентиляции Ebmpapst предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном противодавлении (сопротивлении)
  • Напряжение питания – постоянное и переменное (1- / 3- фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа и место применения
  • Количество штук
  • Условия окружающей среды (влажность, температура,климат)
  • Диаметр рабочего колеса

Описание S4D560-AM03-01:

  • Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
  • Класс изоляции: "F"
  • Защита двигателя: температурный предохранитель с выведен

Рабочие параметры вентилятора S4D560-AM03-01

Тип S4D560-AM03-01
Мотор M4D110-GF
Фаза 3~ 3~
Номинальное напряжение VAC 400 400
Частота Hz 50 50 Y
Метод опред. данных мн мн
Соответствует нормативам CE CE
Скорость вращения min-1 1220 870
Входная мощность W 1160 650
Потребляемый ток A 1,95 1,1
Макс. противодавление Pa 140 72
Мин. темп. окр. среды °C -40 -40
Макс. темп. окр. среды °C 50 50
Пусковой ток A 6,5 6,5

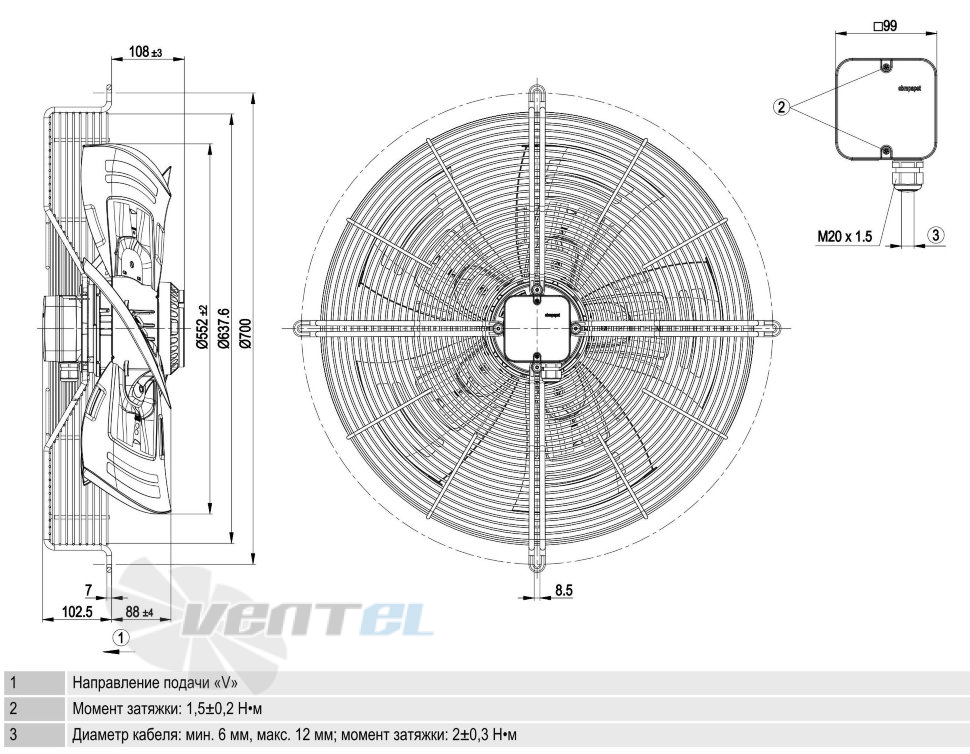

Техническое описание S4D560-AM03-01

Вес 14,7 kg
Размер двигателя 560 mm
Покрытие ротора Скрепление заливкой с алюминием
Материал клемной коробки Полимер PP
Материал лопастей Вкладыш из алюминиевой пластины, с полимерным покрытием PP
Материал защитной решётки Сталь, с полимерным покрытием черного цвета (RAL 9005)
Количество лопастей 5
Направление потока V
Направление вращения Слева, вид на ротор
Степень защиты IP 54
Класс изоляции F
Класс защиты от влажности F3-1
Максимально допустимая темп.
окружающей среды электродвигателя
+ 80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
- 40 °C
Положение при монтаже Горизонтальное
Отверстия для отвода конденсата На стороне ротора
Режим работы S1
Устройство подшипников электродвигателя Шарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
3,5 mA
Защита двигателя Реле контроля температуры (TW)
Вывод кабеля подключения Осев.
Класс защиты I (если защитный провод
подключен стороной заказчика)

График рабочей точки

Ebmpapst S4D560-AM03-01 график производительности

вентиляторы S4D560-AM03-01 параметры и характеристики

Схема электрического подключения

Схема S4D560-AM03-01 подключения

Расшифровка наименования

Расшифровка наименования продукции Ebmpapst

1) Тип

  • A - осевой вентилятор
  • S - осевой вентилятор с защитной решеткой
  • W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

  • D - Трехфазный двигатель
  • Е - Однофазный двигатель с пусковым конденсатором
  • G - ЕС-двигатель
  • S - Двигатель с расщепленными полюсами
  • Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;

5) Код механического исполнения;

6) Код электрического исполнения;

7) Код вариантов механического исполнения.

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Осевой
Типоразмер [мм] 560
Уровень шума [dB/A] 77
Бренд Ebmpapst
Вес [кг] 14.7
Сила тока [A] 1.95
Производительность [м3/ч] 12600
Частота [Гц] 50
Питание [В] 380
Исполнение Решетка
Частота вращения [об/мин] 1270
Мощность [кВт] 1.1
Давление [Pa] 140
