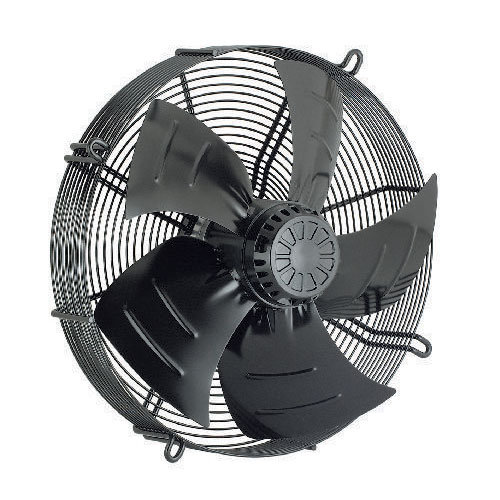

S4D710-BF01-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении);
- Напряжение питания – постоянное и переменное 1- / 3- фазное;
- Уровень шума;
- Коэффициент полезного действия;
- Имеющееся пространство для монтажа и место применения;
- Количество штук;
- Условия окружающей среды (влажность, температура,климат);
- Диаметр рабочего колеса.
Описание S4D710-BF01-02:
- Класс защиты: IP 54
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора S4D710-BF01-02
Тип S4D710-BF01-02 | ||
Мотор M4D138-LA | ||
Фаза | 3~ | 3~ |
Номинальное напряжение VAC | 400 | 400 |
Частота Hz | 50 | 50 |
Подключение | ? | Y |
Соответствует нормативам | CE | CE |
Скорость вращения min-1 | 1350 | 1095 |
Входная мощность W | 2380 | 1660 |
Потребляемый ток A | 4,5 | 2,76 |
Макс. противодавление Pa | 250 | 160 |
Мин. темп. окр. среды °C | -40 | -40 |
Макс. темп. окр. среды °C | 60 | 60 |
Входная мощность kW | 2,34 | |
Расход воздуха m?/h | 13480 | |
Увелич. давления Pa | 231 | |
Скорость вращения min-1 | 1355 | |
Регулирование частоты вращения | Нет | |
Общий КПД ?es | 36,7 |
Техническое описание S4D710-BF01-02
Вес | 30,3 kg |
Размер двигателя | 710 mm |
Покрытие ротора | Скрепление заливкой с алюминием |
Материал клемной коробки | Полимер PP |
Материал лопастей | Вкладыш из алюминиевой пластины, с полимерным покрытием PP |
Материал защитной решётки | Сталь, с полимерным покрытием черного цвета |
Количество лопастей | 5 |
Направление потока | A |
Направление вращения | Слева, вид на ротор |
Степень защиты | IP 54; в зависимости от монтажного положения |
Класс изоляции | F |
Класс защиты от влажности | F3-1 |
Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
Минимально допустимая темп. окружающей среды электродвигателя |
- 40 °C |
Положение при монтаже | Любое |
Отверстия для отвода конденсата | На стороне ротора и статора |
Режим работы | S1 |
Устройство подшипников электродвигателя | Шарикоподшипник |
Защита двигателя | Реле контроля температуры (TW) |
Вывод кабеля подключения | Осев. |
Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор;
S - осевой вентилятор с защитной решеткой;
W - осевой вентилятор со стеновым колесом.
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель;
Е - Однофазный двигатель с пусковым конденсатором;
G - ЕС-двигатель;
S - Двигатель с расщепленными полюсами;
Q - Квадратный двигатель с расщепленными полюсами.
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;
5) Код механического исполнения;
6) Код электрического исполнения;
7) Код вариантов механического исполнения.
Характеристики
Тип вентилятора [AC/DC] | AC переменного тока |
Конструкция | Осевой |
Типоразмер [мм] | 710 |
Уровень шума [dB/A] | 87 |
Бренд | Ebmpapst |
Вес [кг] | 30.3 |
Сила тока [A] | 4.5 |
Производительность [м3/ч] | 20745 |
Частота [Гц] | 50 |
Питание [В] | 380 |
Исполнение | Решетка |
Частота вращения [об/мин] | 1350 |
Мощность [кВт] | 2.38 |
Давление [Pa] | 250 |
