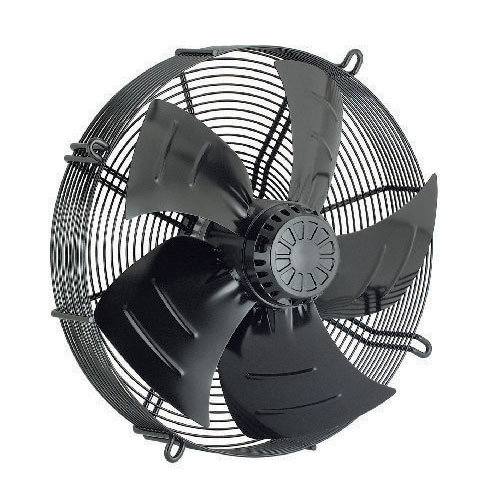

Вентилятор Ebmpapst S4E300-AS72-30 осевой

Артикул: S4E300-AS72-30
В наличии
10 545,38

Ebmpapst S4E300Ebm S4E300 Hyblade

pdf Тех описание Hyblade Ebmpapst S4E300-AS72-30 - RU
pdf Каталог Hyblade 2012 350-450 мм - EN
pdf Каталог Hyblade 2010 500-910 мм - EN

S4E300-AS72-30 решение задач в области вентиляционной техники

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном противодавлении (сопротивлении)
  • Напряжение питания – постоянное и переменное (1- / 3-фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа и место применения
  • Количество штук
  • Условия окружающей среды (влажность, температура,климат)
  • Диаметр рабочего колеса

Описание S4E300-AS72-30:

  • Класс защиты: IP 44
  • Класс изоляции: "B"
  • Защита двигателя: температурный предохранитель выведен

Рабочие параметры вентилятора S4E300-AS72-30

Тип S4E300-AS72-30
Мотор M4E068-CF
Фаза 1~
Номинальное напряжение VAC 230
Частота Hz 50
Метод опред. данных мн
Соответствует нормативам CE
Скорость вращения min-1 1320
Входная мощность W 72
Потребляемый ток A 0,32
Макс. противодавление Pa 60
Мин. темп. окр. среды °C -25
Макс. темп. окр. среды °C 50
Пусковой ток A 0,6

Техническое описание S4E300-AS72-30

Вес 2,85 kg
Размер двигателя 300 mm
Покрытие ротора С лакокрасочным покрытием черного цвета
Материал клемной коробки Полимер PP-GF40
Материал лопастей Сталь, фосфатированная, с полимерным покрытием черного цвета
Количество лопастей 5
Направление потока «V»
Направление вращения Справа, вид на ротор
Степень защиты  IP 44; в зависимости от монтажного положения
Класс изоляции «B»
Класс защиты от влажности F1-2
Максимально допустимая темп.
окружающей среды электродвигателя
+80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
-40 °C
Положение при монтаже Любое
Отверстия для отвода конденсата -
Режим работы S1
Устройство подшипников электродвигателя Шарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
0,75 mA
Защита двигателя Реле контроля температуры (TW) с внутренней разводкой
Вывод кабеля подключения Разл.
Класс защиты I (если защитный провод
подключен стороной заказчика)
Допуск EAC; VDE

График рабочей точки

Ebmpapst S4E300-AS72-30 график производительности

вентиляторы S4E300-AS72-30 параметры и характеристики

Схема электрического подключения

Схема S4E300-AS72-30 подключения

Расшифровка наименования

Расшифровка наименования  продукции Ebmpapst

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Характеристики

Полярность [AC/DC] AC переменного тока
Конструкция Осевой
Типоразмер [мм] 300
Уровень шума [dB/A] 61
Завод изготовитель Ebmpapst
Вес [кг] 2.85
Сила тока [A] 0.32
Производительность [м3/ч] 975
Частота [Гц] 50
Напряжение [В] 230
Исполнение Решетка
Частота вращения [об/мин] 1320
Мощность [кВт] 0.072
Давление [Pa] 60
