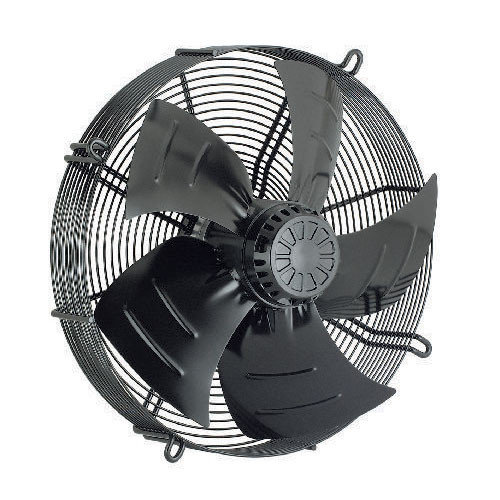

Вентилятор Ebmpapst S6D910-AA01-01 осевой

Артикул: S6D910-AA01-01
В наличии
237 705

Ebmpapst S6D910Ebm S6D910 Hyblade

pdf Тех описание Hyblade Ebmpapst S6D910-AA01-01 - RU
pdf Каталог Hyblade 2012 350-450 мм - EN
pdf Каталог Hyblade 2010 500-910 мм - EN

S6D910-AA01-01 решение задач в области вентиляционной техники

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

  • Производительность при заданном противодавлении (сопротивлении)
  • Напряжение питания – постоянное и переменное (1- / 3-фазное)
  • Уровень шума
  • Коэффициент полезного действия
  • Имеющееся пространство для монтажа и место применения
  • Количество штук
  • Условия окружающей среды (влажность, температура,климат)
  • Диаметр рабочего колеса

Описание S6D910-AA01-01:

  • Класс защиты: IP 54
  • Класс изоляции: "F"
  • Защита двигателя: температурный предохранитель с выведен

Рабочие параметры вентилятора S6D910-AA01-01

Тип S6D910-AA01-01
Мотор M6D138-NA
Фаза 3~ 3~
Номинальное напряжение VAC 400 400
Подключение ? Y
Частота Hz 50 50
Метод опред. данных мн мн
Соответствует нормативам CE CE
Скорость вращения min-1 885 685
Входная мощность W 2480 1570
Потребляемый ток A 5,15 2,9
Макс. противодавление Pa 150 90
Мин. темп. окр. среды °C -40 -40
Макс. темп. окр. среды °C 50 50
Пусковой ток A 18,6 6,2
Общий КПД % 36,1
Класс эффективности N 40
Входная мощность kW 2,46
Расход воздуха m?/h 21770
Увелич. давления Pa 142
Скорость вращения min-1 890

Техническое описание S6D910-AA01-01

Вес 39,4 kg
Размер двигателя 910 mm
Покрытие ротора Скрепление заливкой с алюминием
Материал клемной коробки Полимер PP
Материал лопастей Вкладыш из алюминиевой пластины,
 с полимерным покрытием PP
Материал защитной решётки Сталь, с полимерным покрытием черного цвета
Количество лопастей 5
Угол атаки лопасти
Направление потока «V»
Направление вращения Справа, вид на ротор
Степень защиты IP 54
Класс изоляции «F»
Класс защиты от влажности F3-1
Максимально допустимая темп.
окружающей среды электродвигателя
+80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
-40 °C
Положение при монтаже Любое
Отверстия для отвода конденсата На стороне ротора и статора
Режим работы S1
Устройство подшипников электродвигателя Шарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
3,5 mA
Электрическое подсоединение Через клеммную коробку
Защита двигателя С реле контроля температуры (TW)
Вывод кабеля подключения Осев
Класс защиты I (если защитный провод
подключен стороной заказчика)
Допуск EAC; VDE

График рабочей точки

Ebmpapst S6D910-AA01-01 график производительности и мощности

Вентиляторы S6D910-AA01-01 параметры и характеристики

Схема электрического подключения

S6D910-AA01-01 схема электрического подключения

Расшифровка наименования

Расшифровка наименования  продукции Ebmpapst

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Характеристики

Тип вентилятора [AC/DC] AC переменного тока
Конструкция Осевой
Типоразмер [мм] 910
Уровень шума [dB/A] 78
Бренд Ebmpapst
Вес [кг] 39.4
Сила тока [A] 5.15
Производительность [м3/ч] 32100
Частота [Гц] 50
Питание [В] 380
Исполнение Решетка
Частота вращения [об/мин] 885
Мощность [кВт] 2.48
Давление [Pa] 150
