Описание

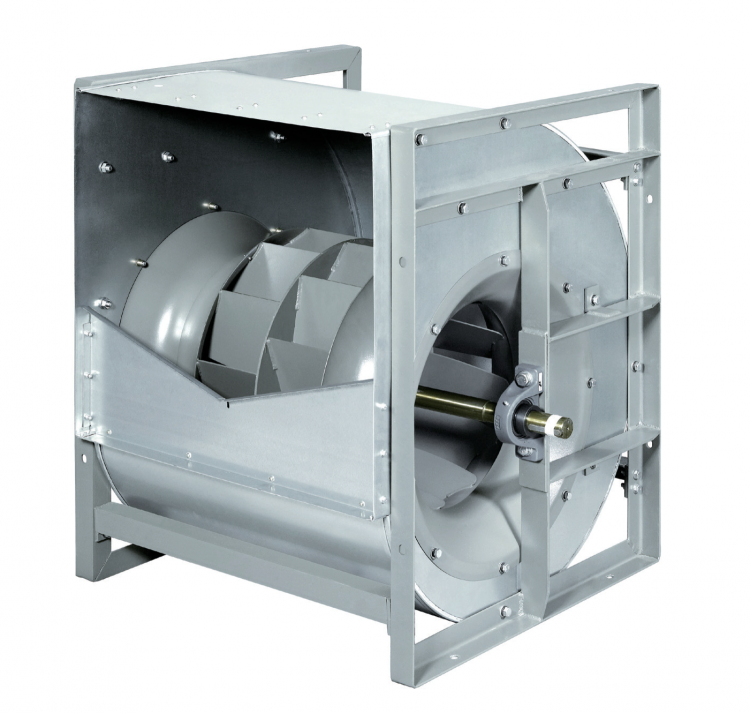

Центробежные вентиляторы серии SYQ включают в себя 15 моделей с объемным расходом воздуха вентиляторов в диапазоне от 3750 до 135 000 м3/ч. Особенности и характеристики этих вентиляторов: обратно загнутые лопасти рабочего колеса, широкий спектр применения, высокая эффективность, низкий уровень шума и малое энергопотребление. Эти вентиляторы идеально подходят для центральных систем кондиционирования, очистки воздуха и вентиляции.
- Корпус изготовлен из горячо-оцинкованного стального листа;
- Рабочее колесо с обратно загнутыми лопастями изготовлено из высококачественного холоднокатаного стального листа, в соответствии с теорией трехмерного обтекания;
- Рамы для конструкций типа R изготовлены из оцинкованных стальных уголков, для конструкций типа K свариваются из стальных уголков и листов, рамы для конструкций типа Z свариваются из более толстых уголков и листов, затем на них наносится полиэфирное покрытие;
- Подшипники - используются высококачественные шариковые подшипники. У вентиляторов типа R подшипники оснащены смазочными фитингами. Подшипники заправлены смазкой на заводе и герметизированы, не требуют обслуживания. Вентиляторы типа K поставляются с радиальными подшипниками. Конструкции типа Z оснащены двухрядными шариковыми подшипниками с высокой нагрузочной способностью;
- Валы изготовлены из прутков низколегированной углеродистой стали с термообработкой;
- Выходной фланец изготовлен из оцинкованной стали.
Расшифровка наименования
Варианты исполнения
Характеристики SYQ 710 R центробежный
Присоединительные размеры SYQ 710 R центробежный
Габаритные размеры c двигателем
Характеристики
| Тип оборудования | Вентилятор |
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный |
| Типоразмер [мм] | 710 |
| Материал | Сталь |
| Подшипники | Шарикоподшипник (Ball) |
| Уровень шума [dB/A] | 100 |
| Серия | SYQ |
| Производительность [м3/ч] | 50000 |
| Питание [В] | 380 |
| Исполнение | обратно загнутые лопатки |
| Частота вращения [об/мин] | 1240 |
| Частота вращения [rpm] | 1240 |
| Мощность [кВт] | 15 |
| Мощность [W] | 15000 |
| Давление [Pa] | 1800 |
