Клапан VKT КПС-1M(90) противопожарный MS многостворчатый

Артикул: КПС-1M(90) MS
Под заказ
Цену и наличие можно уточнить
по телефону +7 (499) 346-03-86
или через эту форму.

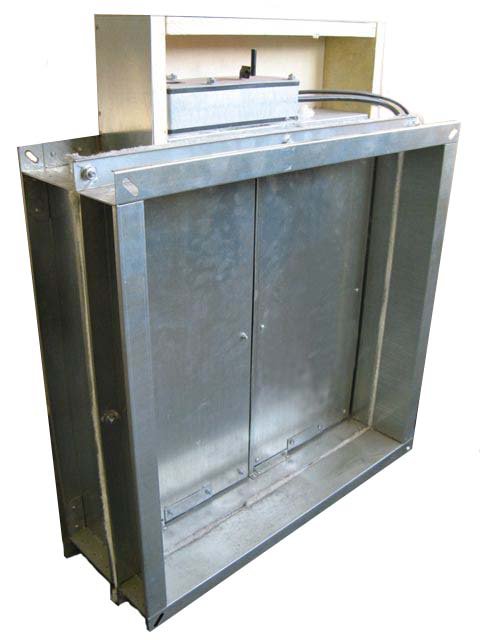

Клапан VKT КПС-1M(90) многостворчатый MS Siemens

Характеристики серии VKT КПС-1M(90) многостворчатый MS

  • в режиме нормально открытого (огнезадерживающего) клапана - EI 90 (1,5 часа)
  • в режиме нормально закрытого (дымового) клапана - EI 120, E 120 (2 часа)

Противопожарный клапан систем вентиляции зданий и  сооружений  VKT КПС-1м(90) в многостворчатом исполнении по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП7.13130.2013. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.

Клапан VKT КПС-1м-МС выпускается прямоугольного (квадратного) сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Конструкция клапана c электромеханическим приводом MS Siemens

Конструкция клапана с приводом снаружи представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали.

VKT КПС-1м-МС состоит из секции №1 и секции №2 корпуса, двух заслонок, привода с защитным кожухом, предохраняющего привод при монтаже клапана. Клапан с приводом внутри изготовлен из оцинкованной стали, один корпус, две заслонки. Вылет заслонки в одну сторону. Клапан предназначен для установкив стену.

Клапан VKT КПС-1M(90) компановка и исполнение:

  • электромеханический MS (Siemens);
  • электромеханический MB.

Размеры и габариты VKT КПС-1M(90) многостворчатый MS Siemens прямоугольного сечения

Размеры и габариты VKT КПС-1M(90) многостворчатый MS Siemens прямоугольного сечения

Обозначения на схемах

1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - электромагнитный привод;
5 - защитный кожух.

B и H - размеры внутреннего сечения клапана, мм

Длина клапанов L=300 мм

B1 = B + 60
H1 = H + 60

Для установки клапана VKT КПС-1м(90) в круглых воздуховодах применяется клапан прямоугольного сечения с двумя переходами на соответствующий диаметр как под ниппельное, так и под фланцевое соединение.
При необходимости установки клапана именно круглого сечения рекомендуется применять клапаны VKT КПС-1(90).0

Вылет заслонки за корпус клапана VKT КПС-1M(90) многостворчатый MS Siemens

Вылет заслонки за корпус клапана VKT КПС-1M(90) многостворчатый MS Siemens

Расшифровка названия и комплектации VKT КПС-1M(90) многостворчатый MS Siemens

Расшифровка названия и комплектации VKT КПС-1M(90) многостворчатый MS Siemens
