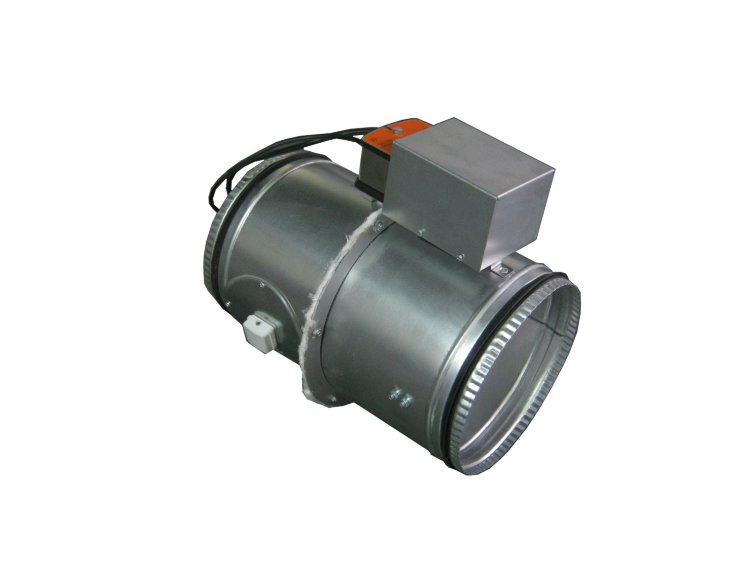

Клапан VKT КПС-2м противопожарный МS Siemens

Характеристики серии VKT КПС-2м противопожарный МS Siemens

Предел огнестойкости клапана VKT КПС-2м:

• в режиме нормального открытого (огнезадерживающего) клапана - EI120;
• в режиме нормального закрытого (дымового)  клапана - E 120,EI 120.

Противопожарный клапан систем вентиляции зданий и сооружений VKT КПС-2м (далее клапан) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков. Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Конструкция клапана противопожарный МS Siemens

Клапан изготовлен из оцинкованной стали. Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

Клапан VKT КПС-2м компановка и исполнение:

• электромеханический MS, MSE(Siemens);
• электромеханический МВ; MBE;
• электромагнитный (ЭМ), как в комбинации противопожарный , так и без него;
• пружинный противопожарный (ТЗ).

Размеры и габариты VKT КПС-2м противопожарный МS Siemens для прямоугольного сечения

Обозначения на схемах

1- корпус клапана
2 - заслонка;
3 - электромеханический привод;
4 - электромагнит;
5 - крышка привода.

B и H - присоединительные размеры, мм
B1 = B + 60
H1 = H + 60

Клапан размером 100х100 изготавливается только с электромеханическим приводом.

Вылет заслонки за корпус клапана VKT КПС-2м противопожарный МS Siemens

Размеры и габариты VKT КПС-2м для круглого сечения

Обозначения на схема

1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - защитный кожух;
5 - крышка люка;
6 - электромагнитный привод;
7 - тепловой замок.

D - диаметр клапана, мм;
L - длина клапана, мм.

Для клапанов на ниппельном соединении L=410 мм
Для клапанов на фланцевом соединении L=400 мм

Минимальный диаметр клапана с электромеханическим и электромагнитным приводом - 100.

Минимальный диаметр клапана противопожарный - 140.

Необходимо обратить внимание, что потери давления на клапанах 100, 125, 140, 160 относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром.

Вылет заслонки за корпус клапана VKT КПС-2м противопожарный МS Siemens для круглого сечения

Расшифровка названия и комплектации клапан VKT КПС-2м противопожарный МS Siemens
