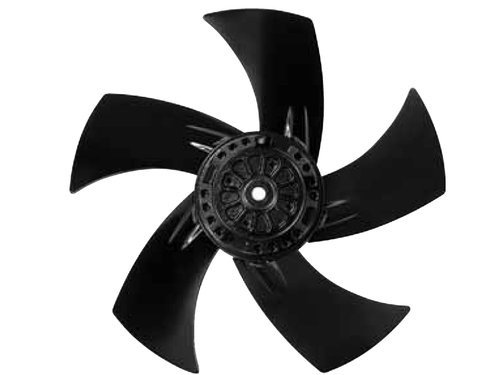

A2D300-AP02-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание A2D300-AP02-02:
- Класс защиты: IP 44
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора A2D300-AP02-02
| Тип A2D300-AP02-02 | ||
| Мотор M2D074-DF | ||
| Фаза | 3~ | 3~ |
| Номинальное напряжение VAC | 230 | 400 |
| Частота Hz | 50 ? | 50 Y |
| Соответствует нормативам | CE | CE |
| Скорость вращения min-1 | 2580 | 2580 |
| Входная мощность W | 210 | 210 |
| Потребляемый ток A | 0,62 | 0,62 |
| Макс. противодавление Pa | 200 | 200 |
| Мин. темп. окр. среды °C | -25 | -25 |
| Макс. темп. окр. среды °C | 75 | 75 |
| Пусковой ток A | 2,0 | 1,16 |
| Общий КПД % | 29,9 | |
| Класс эффективности N | 40 | |
| Входная мощность kW | 0,25 | |
| Расход воздуха m?/h | 2210 | |
| Увелич. давления Pa | 125 | |
| Скорость вращения min-1 | 2455 | |
Техническое описание A2D300-AP02-02
| Вес | 3,2 kg |
| Размер двигателя | 300 mm |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал лопастей | Листовая сталь, с лакокрасочным покрытием черного цвета |
| Количество лопастей | 5 |
| Направление потока | A |
| Направление вращения | Слева, вид на ротор |
| Степень защиты | IP 44; в зависимости от монтажного положения |
| Класс изоляции | F |
| Класс защиты от влажности | F1-2 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
- 40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
0,75 mA |
| Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
| Вывод кабеля подключения | Разл. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименовани
1) Тип
- A - осевой вентилятор
- S - осевой вентилятор с защитной решеткой
- W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
- D - Трехфазный двигатель
- Е - Однофазный двигатель с пусковым конденсатором
- G - ЕС-двигатель
- S - Двигатель с расщепленными полюсами
- Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Осевой |
| Типоразмер [мм] | 300 |
| Уровень шума [dB/A] | 78 |
| Бренд | Ebmpapst |
| Вес [кг] | 3.2 |
| Сила тока [A] | 0.62 |
| Производительность [м3/ч] | 3135 |
| Частота [Гц] | 50 |
| Исполнение | Без крепежных элементов |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 2580 |
| Мощность [кВт] | 0.21 |
| Давление [Pa] | 200 |
-
