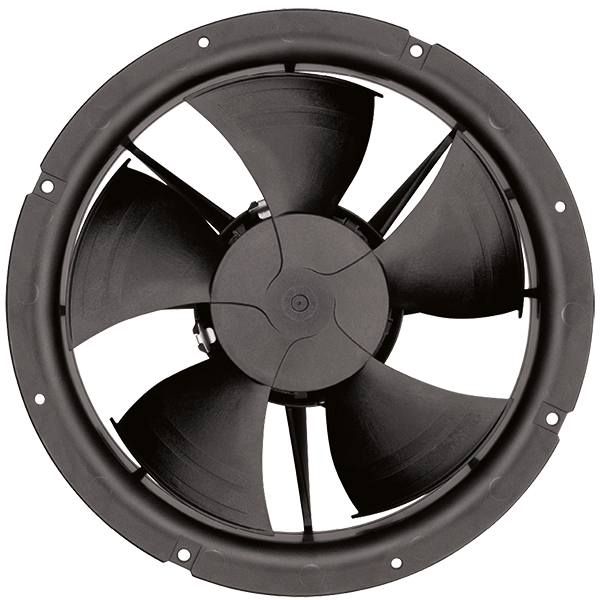

Вентилятор Ebmpapst W1G200-EC87-20 осевой

Ebmpapst - эффективное решение задач в области вентиляционной техники

Ebmpapst предлагает наиболее подходящие решения для множества применений в области вентиляции. За счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления всегда найдется оптимальный вариант под Вашу конкретную задачу.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура, климат)
• Диаметр рабочего колеса

Описание W1G200-EC87-20:

Материал: пластик
- Класс защиты: IP 55
- Класс изоляции: "B"
- Количество лопастей: 5
- Направление движения воздуха: V

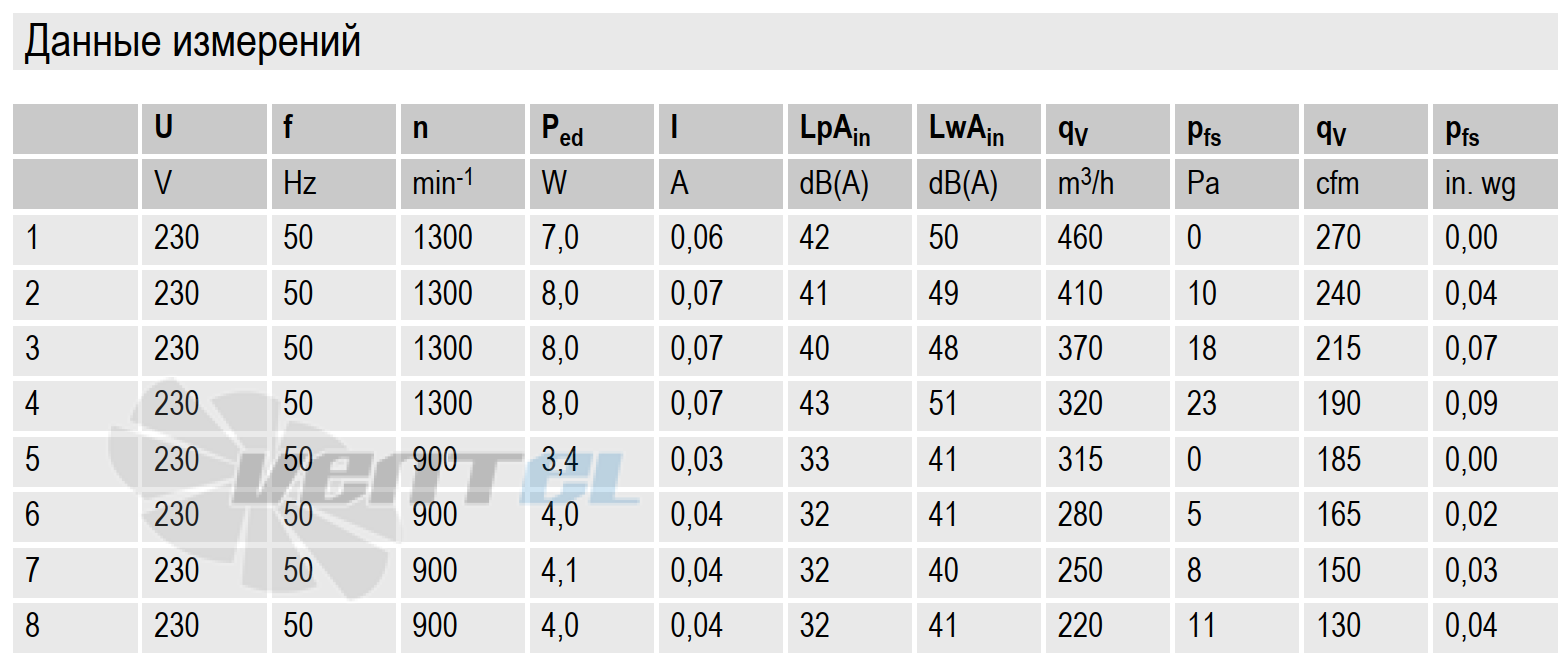

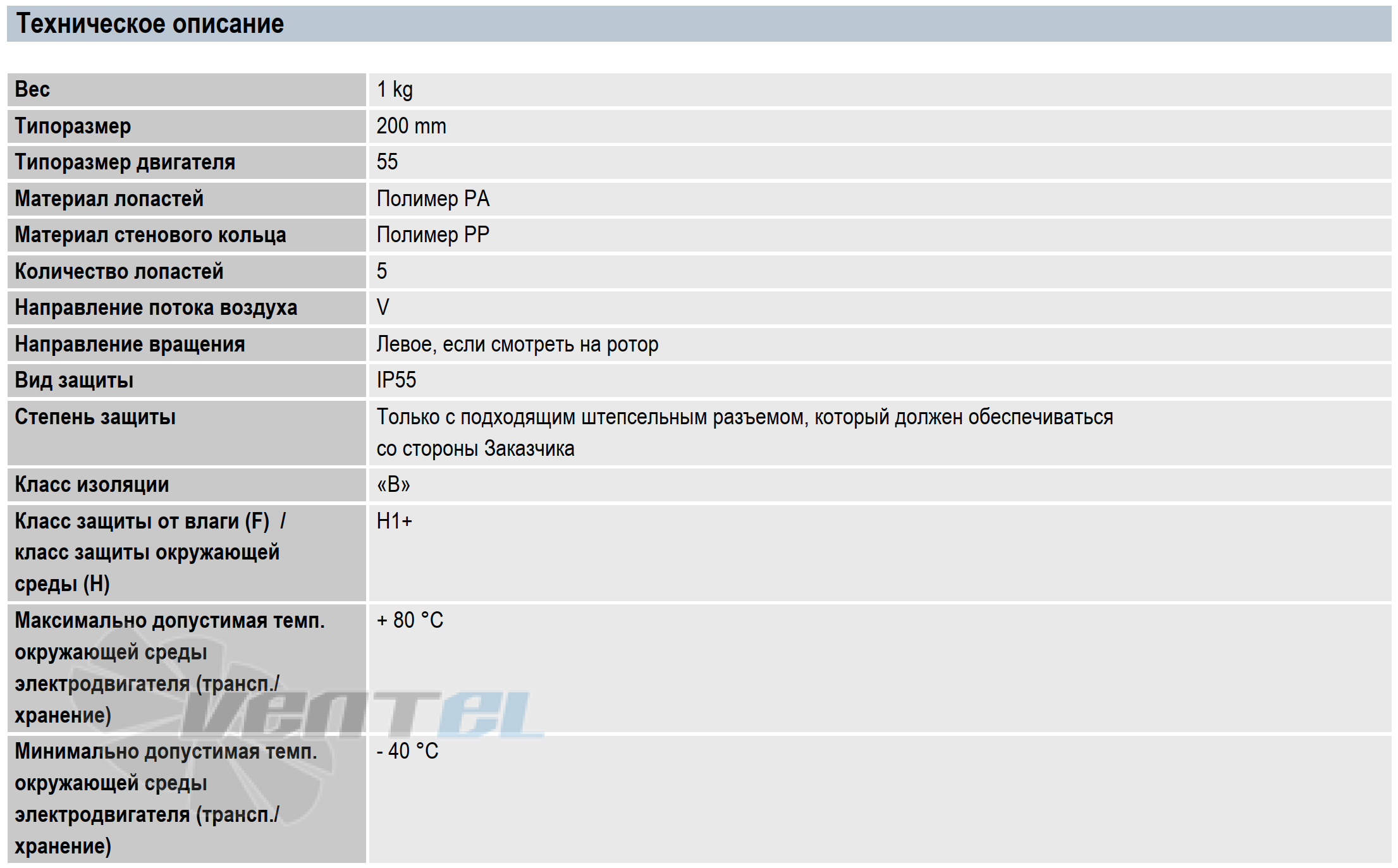

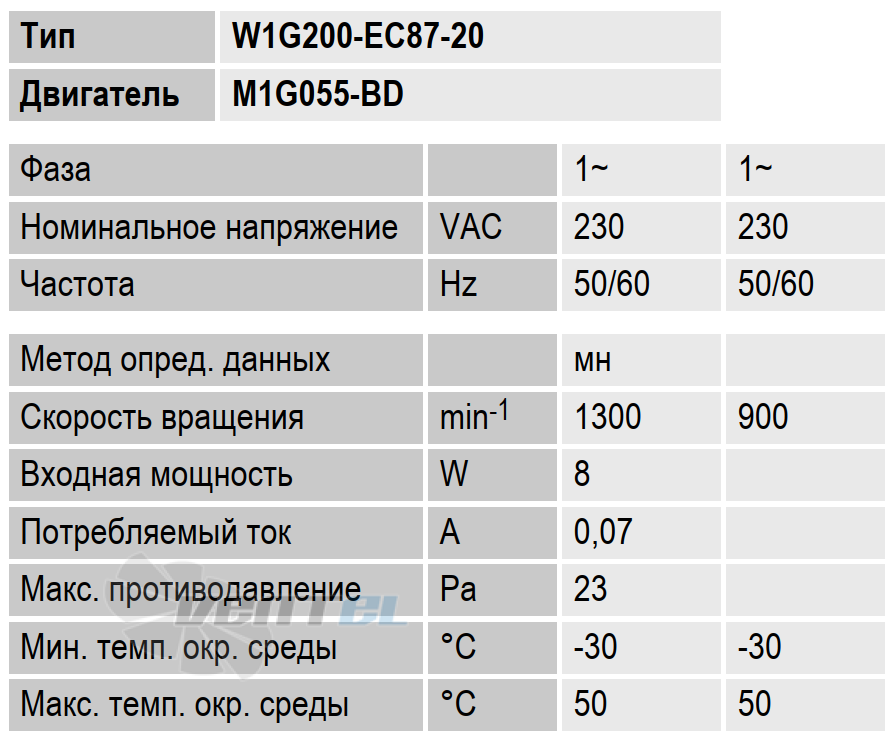

Технические характеристики W1G200-EC87-20

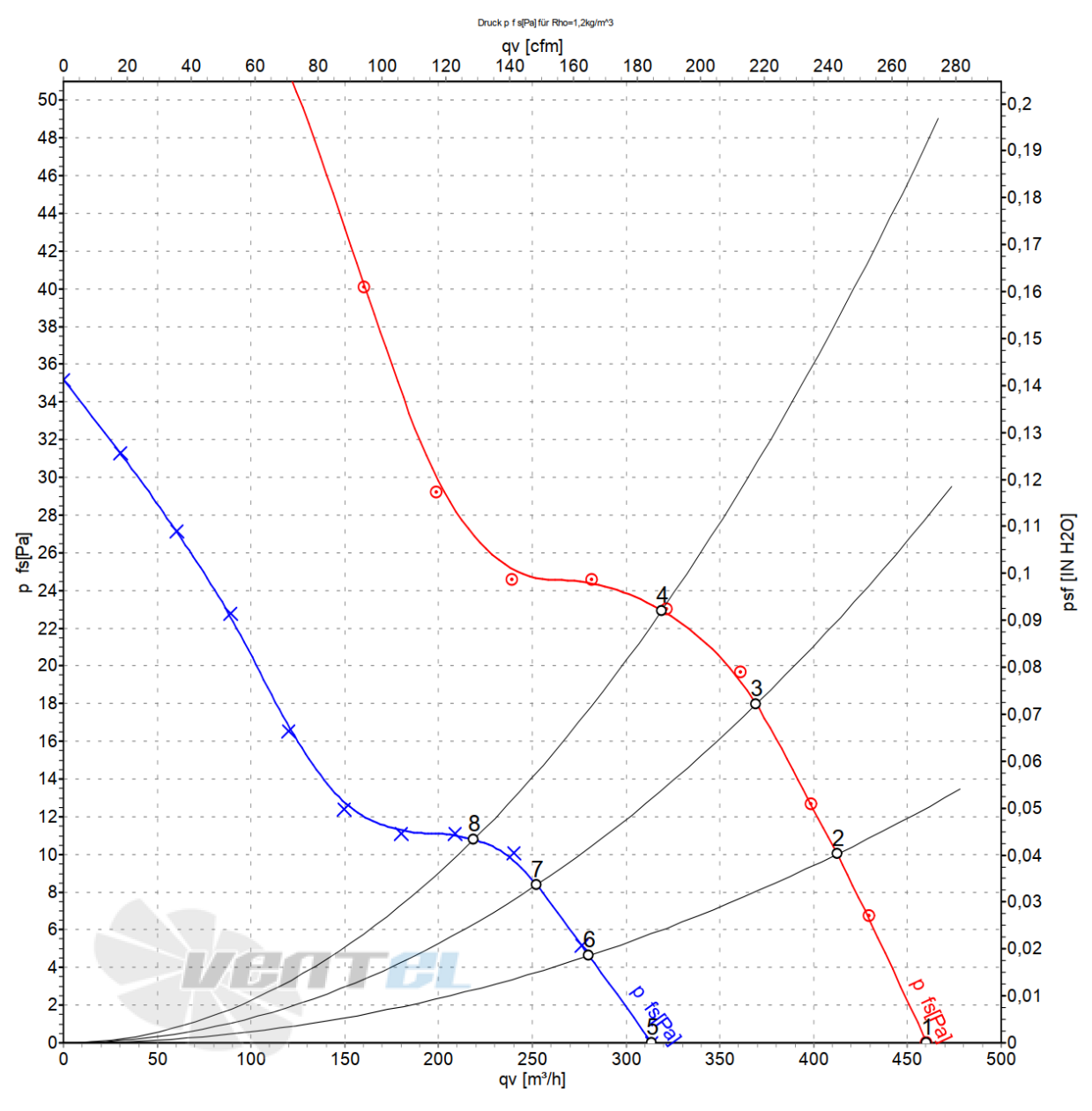

График подбора рабочей точки

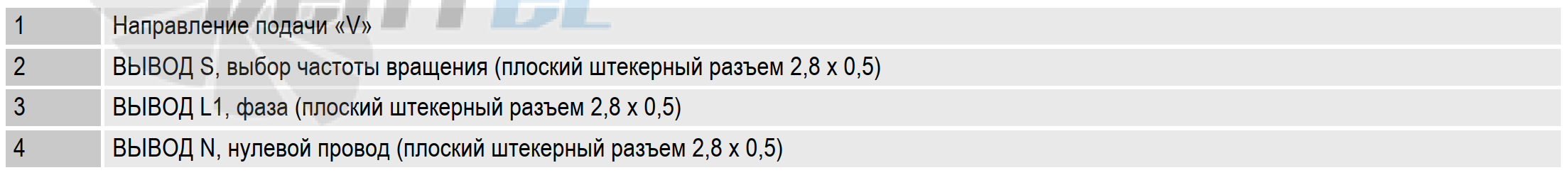

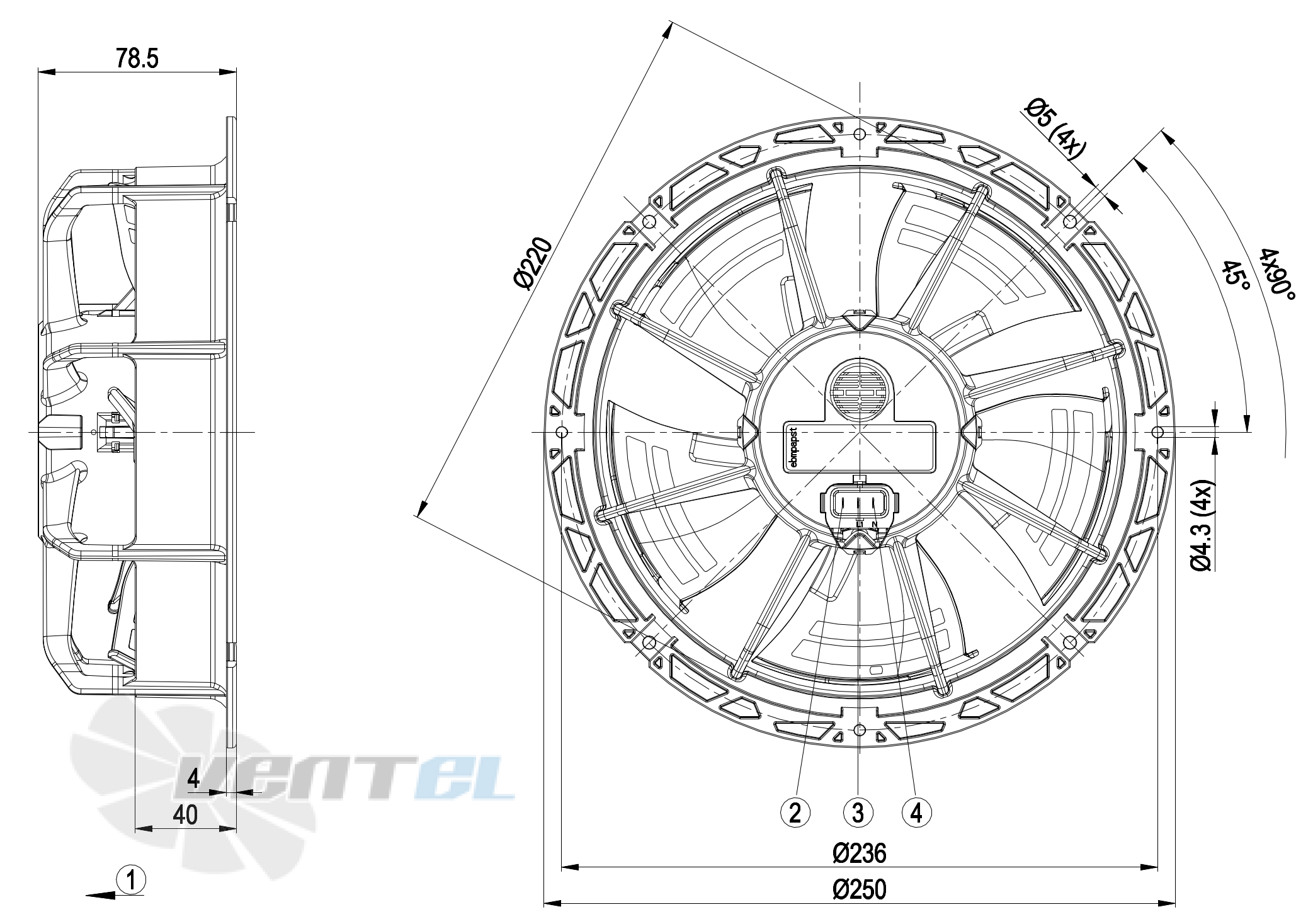

Габаритные размеры

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

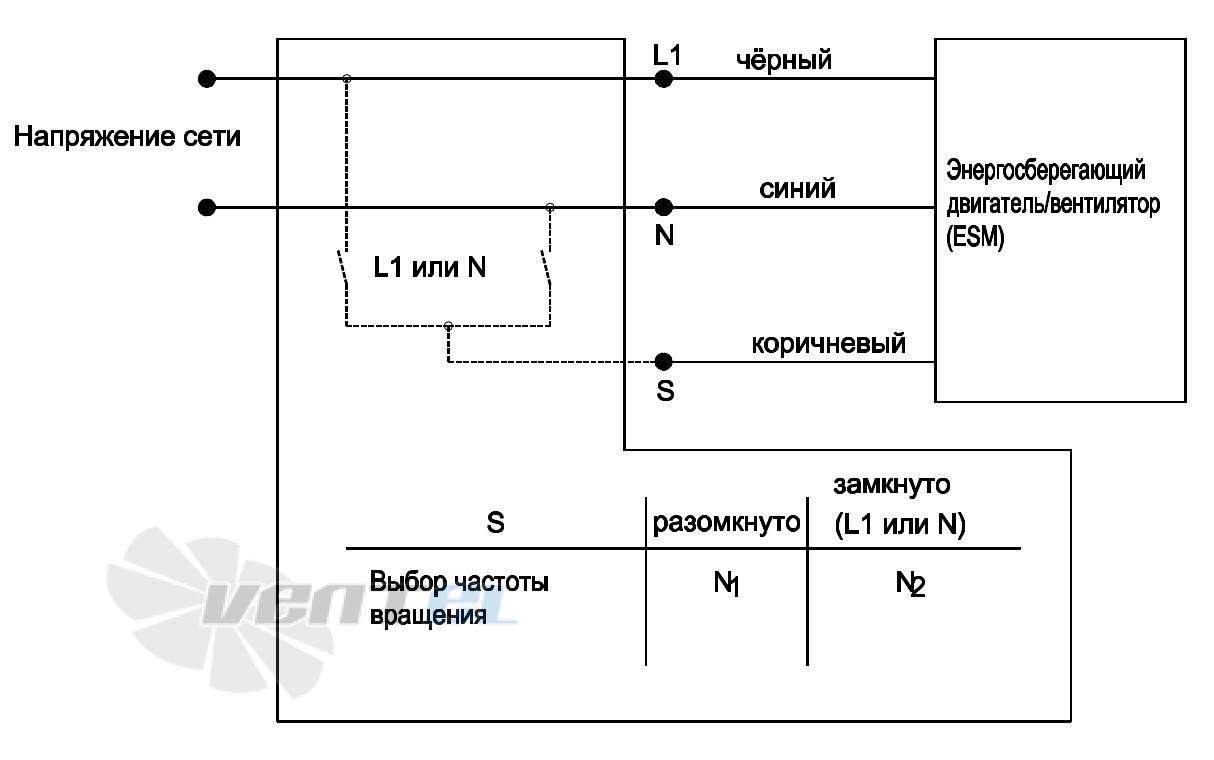

Схема электрического присоединения
