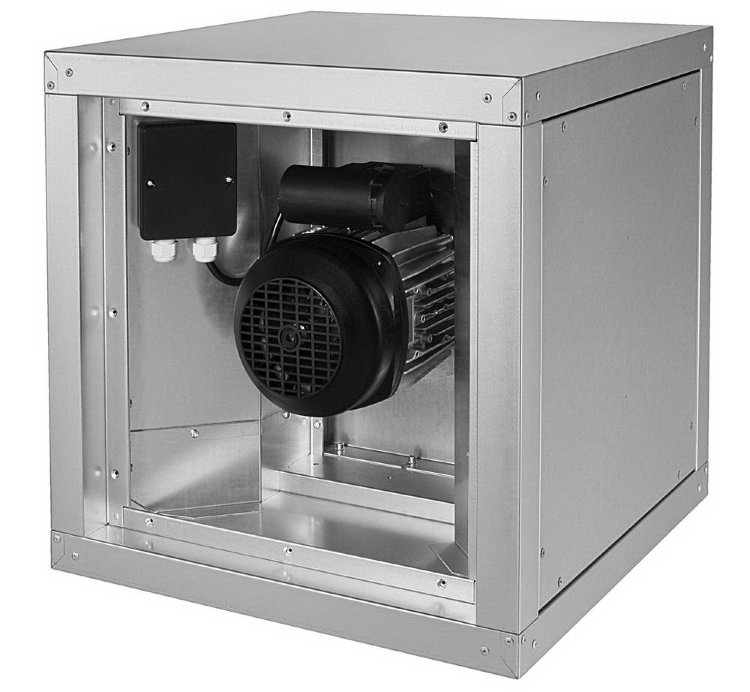

Описание Shuft IEF 250 вытяжной кухонный
- изолированный
Корпус вентиляторов серии IEF изготовлен из высококачественной стали с 30-мм изоляцией. Двигатель отделен от воздушного потока перегородкой, поэтому на работу вентилятора не влияют жировые загрязнения. Защитная диафрагма двигателя поставляется среди аксессуаров. Корпус имеет специальную форму поддона, чтобы собирать небольшие количества конденсата или жира. Центробежные вентиляторы оборудованы высокоэффективной крыльчаткой с назад загнутыми лопатками. Выход расположен под прямым углом ко входу. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Регулирование скорости вентиляторов EF осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRT или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора. В двигатели вентиляторов встроены защитные термо-контакты, требующие подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRT дополнительное защитное термореле не нужно. Возможны 2 положения выхода. Изменение конструкции можно выполнить прямо на месте установки, переместив боковые панели.
- Изменяемая конфигурация выброса воздуха;
- Корпус изготовлен из листовой оцинкованной стали с теплоизоляцией 30 мм;
- Корпус имеет специальную форму поддона, чтобы собирать небольшие количества конденсата или жира;
- Высокоэффективная крыльчатка с назад загнутыми лопатками;
- Высококачественные двигатели расположены вне воздушного потока;
- Высококачественные шариковые подшипники, не требующие обслуживания;
- Регулирование скорости 0–100% путем изменения напряжения (тиристорные и автотрансформаторные регуляторы);
- Встроенные термо-контакты или термореле;
- Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха;
- На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети;
- Вентиляторы не требуют специального технического ухода.
Характеристики Shuft IEF 250 вытяжной кухонный
Габаритные размеры Shuft IEF 250 вытяжной кухонный
График производительности
Расшифровка наименования
Схема электрического подключения
Варианты монтажа
|
Паспорт Shuft IEF 250 вытяжной кухонный |
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Радиальный, Кухонный вытяжной |
| Типоразмер [мм] | 250 |
| Подключение | Клеммная коробка |
| Серия | IEF |
| Бренд | Shuft |
| Сила тока [A] | 3.4 |
| Производительность [м3/ч] | 2610 |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 2850 |
| Частота вращения [rpm] | 2850 |
| Мощность [кВт] | 0.454 |
| Мощность [W] | 454 |
| Давление [Pa] | 790 |
