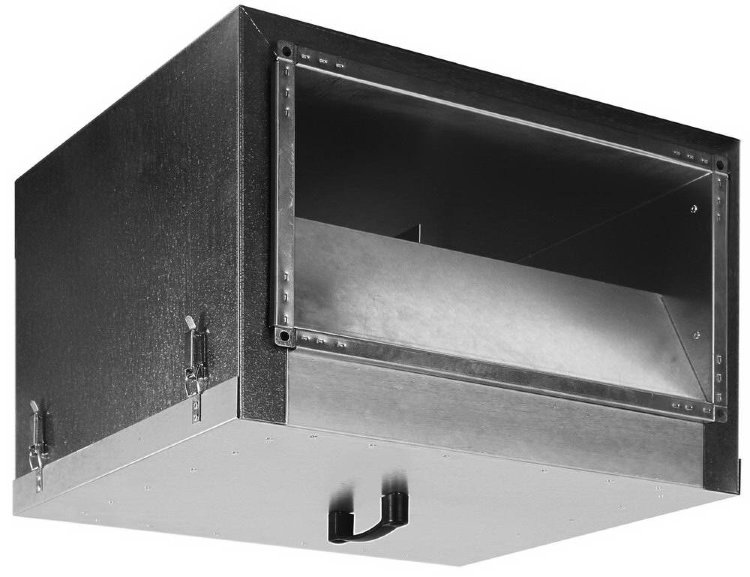

Описание Shuft IRFD 500x250-4 VIM канальный
- Прямоугольные в звуко- и теплоизолированном корпусе;
- Класс защиты от поражения электротоком I;
- Степень защиты IPX4;
- Ресурс 40 000 ч;
- Максимальная влажность приточного воздуха 90%.
Корпус вентиляторов серии IRF VIM изготовлен из оцинкованной стали с 50-мм слоем звуко-теплоизоляции из базальтовой минеральной ваты. Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками (IRF-B - с назад загнутыми лопатками) и асинхронным двигателем с внешним ротором IP54 (IRF 400х200, IRF-B 500х250 - IP44), клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания. Зашита двигателя вентилятора осуществляется термореле или термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T, TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TR или однофазных плавных регуляторов скорости SRE.
Применяются для перемещения воздуха в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений, когда есть повышенные требования к уровню шума.
Характеристики Shuft IRFD 500x250-4 VIM канальный
Габаритные размеры Shuft IRFD 500x250-4 VIM канальный
График производительности
Расшифровка наименования
Схема электрического подключения
Варианты монтажа
|
Паспорт Shuft IRFD 500x250-4 VIM канальный |
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Канальный |
| Типоразмер [мм] | 500 |
| Подключение | Клеммная коробка |
| Уровень шума [dB/A] | 76 |
| Бренд | Shuft |
| Серия | IRF VIM |
| Сила тока [A] | 0.95 |
| Производительность [м3/ч] | 1980 |
| Питание [В] | 400 |
| Частота вращения [об/мин] | 1270 |
| Частота вращения [rpm] | 1270 |
| Мощность [кВт] | 0.56 |
| Мощность [W] | 560 |
| Давление [Pa] | 340 |
