Описание Shuft RFE 400x200-4 VIM канальный
- Класс защиты от поражения электротоком I;
- Степень защиты IPX4;
- Ресурс 40 000 ч;
- Максимальная влажность приточного воздуха 90%.

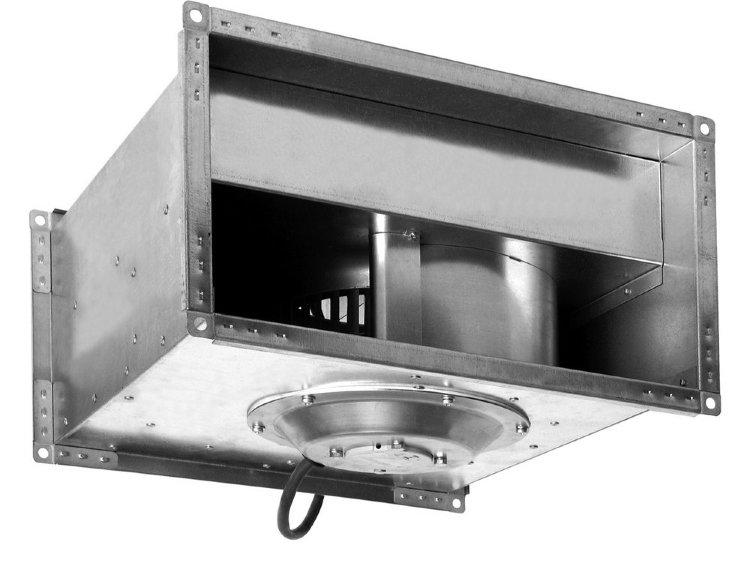

Корпус вентиляторов серии RF VIM изготовлен из оцинкованной стали. Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками и асинхронным двигателем с внешним ротором IP54, клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания. Защита двигателя вентилятора осуществляется встроенными термо-контактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T и TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T, TRD-T или однофазных плавных регуляторов скорости SRE. При использовании частотных преобразователей следует обеспечить синусоидальную форму сигнала (между преобразователем и двигателем должен устанавливаться фильтр).
Применяются для перемещения воздуха в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
Характеристики Shuft RFE 400x200-4 VIM канальный
Габаритные размеры Shuft RFE 400x200-4 VIM канальный
График производительности
Расшифровка наименования
Схема электрического подключения
Варианты монтажа
|
Паспорт Shuft RFE 400x200-4 VIM канальный |
Характеристики
| Тип вентилятора [AC/DC] | AC переменного тока |
| Конструкция | Канальный |
| Типоразмер [мм] | 400 |
| Подключение | Клеммная коробка |
| Уровень шума [dB/A] | 71 |
| Бренд | Shuft |
| Серия | RF VIM |
| Сила тока [A] | 1.52 |
| Производительность [м3/ч] | 1050 |
| Питание [В] | 230 |
| Частота вращения [об/мин] | 1280 |
| Частота вращения [rpm] | 1280 |
| Мощность [кВт] | 0.33 |
| Мощность [W] | 330 |
| Давление [Pa] | 268 |
